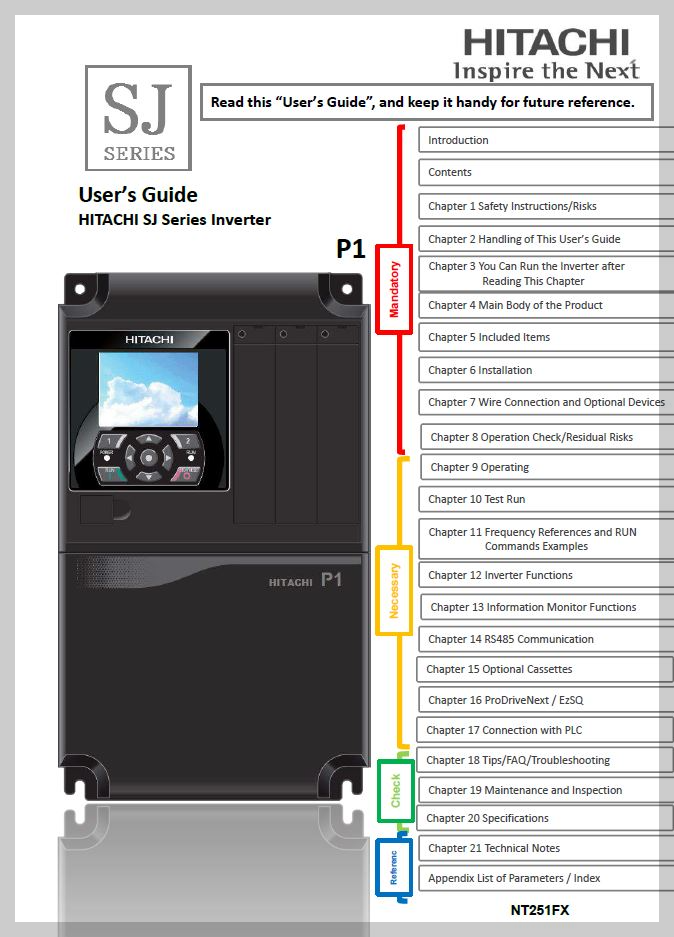

HITACHI SJ SERIES INVERTER Manual, 히타치 인버터 매뉴얼
HITACHI SJ SERIES INVERTER Manual 입니다.
1. 알람 및 트러블 슈팅 관련 정보

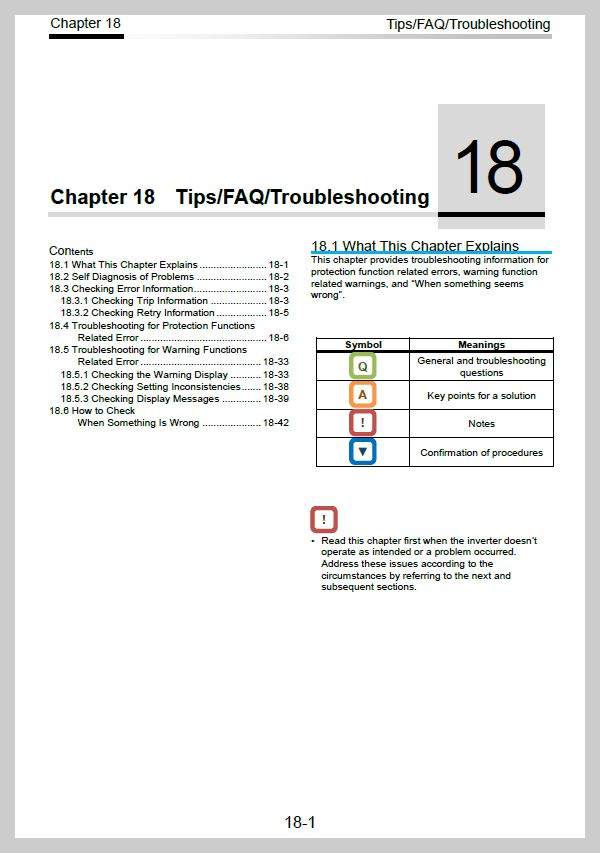

알람 및 트러블 슈팅 항목은 매뉴얼 18-1장에서 확인 가능합니다.
매뉴얼은 참고용으로 사용하시되, 복잡한 문제는 전문가의 도움을 받는 것을 권장드립니다.
Troubleshooting for Protection Functions Related Error
- The corrective action depends on the error number.
- Please refer to the corresponding section in the table below.
| E001 | Overcurrent error | 18-8 | E035 | Thermistor error | 18-20 |
| E005 | Motor overload error (*2) *3 | 18-9 | E036 | Brake error | 18-21 |
| E006 | Braking resistor overload error | 18-10 | E038 | Low-speed range overload error | 18-22 |
| E007 | Overvoltage error | 18-11 | E039 | Controller(inverter) overload error *3 | 18-22 |
| E008 | Memory error *1 | 18-12 | E040 | Operator keypad disconnection error | 18-23 |
| E009 | Under-voltage error | 18-13 | E041 | RS485 communication error | 18-23 |
| E010 | Current detector error *1 | 18-14 | E042 | RTC error | 18-24 |
| E011 | CPU error *1 | 18-14 | E043 | EzSQ invalid instruction error | 18-24 |
| E012 | External trip error | 18-15 | E044 | EzSQ nesting count error | 18-24 |
| E013 | USP error | 18-15 | E045 | EzSQ user-assigned error 0 | 18-26 |
| E014 | Ground fault error *1 | 18-16 | E050 | EzSQ user-assigned error 1 | 18-26 |
| E015 | Power supply overvoltage error | 18-16 | E051 | EzSQ user-assigned error 2 | 18-26 |
| E016 | Instantaneous power failure error | 18-17 | E052 | EzSQ user-assigned error 3 | 18-26 |
| E019 | Temperature detector error | 18-18 | E053 | EzSQ user-assigned error 4 | 18-26 |
| E020 | Cooling fan rotation speed reduction temperature error *1 | 18-18 | E054 | EzSQ user-assigned error 5 | 18-26 |
| E021 | Temperature error | 18-18 | E055 | EzSQ user-assigned error 6 | 18-26 |
| E024 | Input open-phase error | 18-19 | E056 | EzSQ user-assigned error 7 | 18-26 |
| E030 | IGBT error | 18-19 | E057 | EzSQ user-assigned error 8 | 18-26 |
| E034 | Output open-phase error | 18-20 | E059 | EzSQ user-assigned error 9 | 18-26 |
*1) As a major failure error, the output terminal function [MAJ] turns ON. And these errors could not be canceled with input terminal 028[RS]. However, ‘E020’ can be reset if the inverter temperature drops sufficiently.
*2) When [bC112] “Electronic thermal decrease function enable” = 01 (Overload accumulated value subtraction mode = Enabled (initial value)), it can be reset immediately after an [E005] error occurs but the overload accumulated value is not cleared. Therefore, if restarting immediately after resetting, the overload accumulated value will soon reach 100% and the [E005] error may occur again. In that case, wait for a while and restart.
*3) When a controller overload error [E039] occurred, or a motor overload error [E005] occurred in the condition that [bC121] set to 00, the inverter does not accept a reset for 10 s. Wait for a while before performing a reset operation.
| E060 | Option 1 error 0 | 18-26 | E090 | STO shutoff error | 18-28 |
| E061 | Option 1 error 1 | 18-26 | E091 | STO internal error | 18-28 |
| E062 | Option 1 error 2 | 18-26 | E092 | STO path 1 error | 18-28 |
| E063 | Option 1 error 3 | 18-26 | E093 | STO path 2 error | 18-28 |
| E064 | Option 1 error 4 | 18-26 | E094 | FS option internal error | 18-28 |
| E065 | Option 1 error 5 | 18-26 | E095 | FS option path 1 error | 18-28 |
| E066 | Option 1 error 6 | 18-26 | E096 | FS option path 2 error | 18-28 |
| E067 | Option 1 error 7 | 18-26 | E097 | FS option communication error | 18-28 |
| E068 | Option 1 error 8 | 18-26 | E100 | Encoder disconnection error | 18-29 |
| E069 | Option 1 error 9 | 18-26 | E104 | Position control range error | 18-29 |
| E070 | Option 2 error 0 | 18-27 | E105 | Speed deviation error | 18-29 |
| E071 | Option 2 error 1 | 18-27 | E106 | Position deviation error | 18-30 |
| E072 | Option 2 error 2 | 18-27 | E107 | Over-speed error | 18-30 |
| E073 | Option 2 error 3 | 18-27 | E110 | Contactor error | 18-31 |
| E074 | Option 2 error 4 | 18-27 | E112 | Feedback option connection error | 18-31 |
| E075 | Option 2 error 5 | 18-27 | E120 | PID start error | 18-32 |
| E076 | Option 2 error 6 | 18-27 | |||
| E077 | Option 2 error 7 | 18-27 | |||
| E078 | Option 2 error 8 | 18-27 | |||
| E079 | Option 2 error 9 | 18-27 | |||
| E080 | Option 3 error 0 | 18-27 | |||
| E081 | Option 3 error 1 | 18-27 | |||
| E082 | Option 3 error 2 | 18-27 | |||
| E083 | Option 3 error 3 | 18-27 | |||
| E084 | Option 3 error 4 | 18-27 | |||
| E085 | Option 3 error 5 | 18-27 | |||
| E086 | Option 3 error 6 | 18-27 | |||
| E087 | Option 3 error 7 | 18-27 | |||
| E088 | Option 3 error 8 | 18-27 | |||
| E089 | Option 3 error 9 | 18-27 |
2. 기본적인 조치 방법
대부분의 알람 및 에러는 아래 조치로 해결이 가능합니다:
파라미터 재설정
드라이버 리셋
전원 재인가 (전원 껐다 켜기)
※ 단, 위의 조치로 해결되지 않는 경우 현장에서는 추가적인 대응이 어렵습니다.
3. 하드웨어 관련 설정 및 정밀 점검
하드웨어적인 문제나 고급 설정이 필요한 경우, 엠이티(MET)로 수리 의뢰해 주시기 바랍니다.
현장에서 무리한 수정을 시도하는 것은 장비 손상의 원인이 될 수 있습니다.
