PILZ PSS 3075-3 - F-06 알람 발생으로 인한 절곡기 동작 불능 사례

1. 제품정보

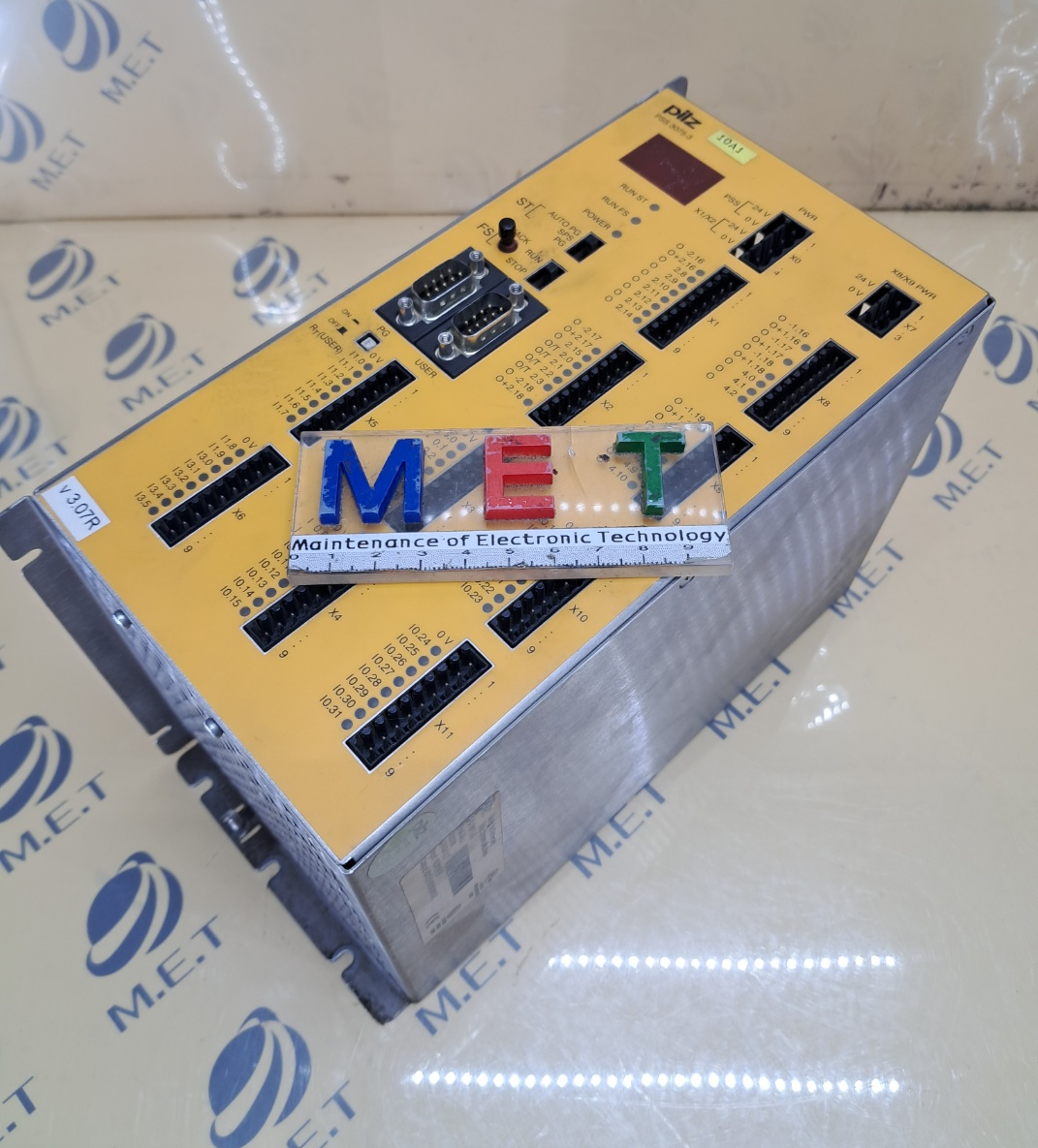

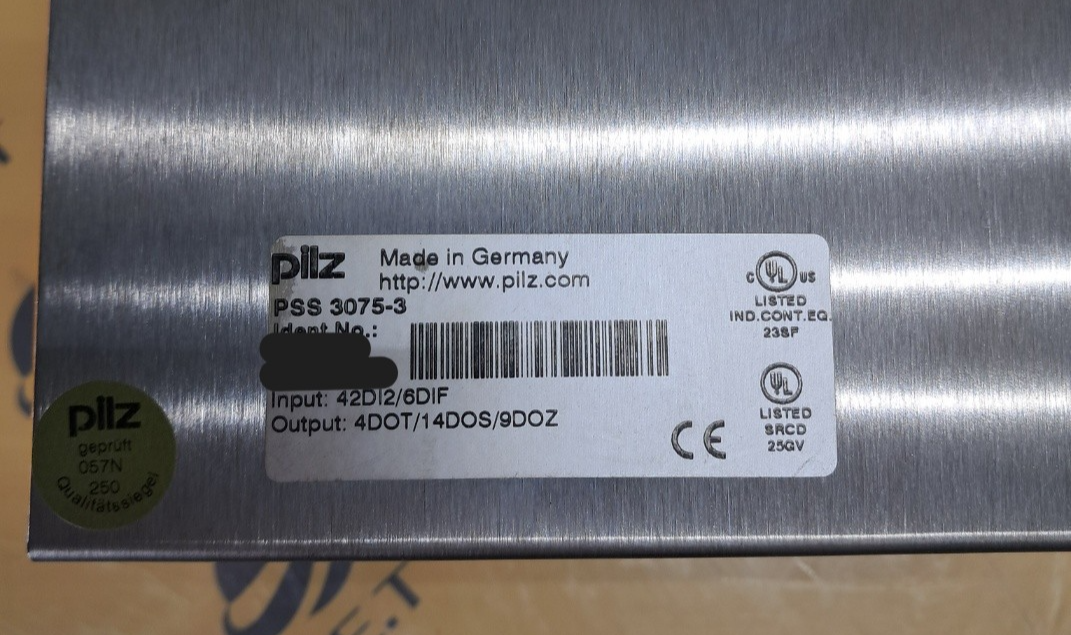

PILZ의 PSS 3075-3는 산업 자동화 및 안전 제어 시스템에서 널리 사용되는 PLC(Programmable Logic Controller)입니다. 이 제품은 절곡기와 같은 기계 장비에 적용되어, 프로세스를 자동화하고 안전성을 높이는 역할을 합니다. PSS 3075-3는 다양한 입출력 모듈과 함께 사용될 수 있어 유연한 시스템 구성이 가능합니다.



2. 증상

고객님께서는 PSS 3075-3 PLC를 사용하는 절곡기에서 전원 인가 시 'F-06' 알람이 발생하여 기계가 동작하지 않는 문제를 경험하였습니다. 이 알람이 발생한 상태에서 FS(RUN) 버튼을 조작하면 'F-20' 알람으로 변경되며, 일정 시간이 지나면 정상 동작과 알람 발생이 반복되는 현상이 나타났습니다. 이러한 증상은 장비의 신뢰성에 큰 영향을 미치며, 생산성 저하로 이어질 수 있습니다.



3. 해결방법

문제의 원인을 분석한 결과, 정전 및 노후로 인한 고장이 의심되었습니다. 장비의 전원 입력 및 출력 테스트를 실시하고, 육안 점검을 통해 각 소자의 전자적 테스트를 진행하였습니다. 회로 패턴의 단선부와 보드 내 손상된 부품을 확인하고, 저항, 콘덴서, 트랜지스터 등의 손상 부품을 교체하였습니다. 또한, 기타 입출력 장치 점검 및 내부 클리닝을 실시하여 전원부의 전압과 전류를 안정화시킨 후, 최종적으로 출력 확인을 통해 정상 작동을 확인하였습니다.



4. 마치며

결과적으로 PSS 3075-3 PLC의 문제를 성공적으로 해결하여 정상 작동을 확인하였습니다. 작동 및 기능 테스트를 완료하였으며, 부하 테스트에서도 이상이 없음을 확인하였습니다. 이번 수리를 통해 고객님께서는 생산성을 회복할 수 있었습니다.

#PLC
#PILZ
#PSS3075
#산업자동화
#장비수리
