안녕하세요. 산업용 자동화 장비 및 전자 전자기판 정밀 수리 전문기업 주식회사 엠이티(M.E.T)입니다.

생산 설비 현장에서 서보 드라이브의 갑작스러운 전원 불량이나 통신 오류가 발생하면 공정 중단으로 인한 다운타임 손실이 커질 수 있습니다. 엠이티는 다년간 축적된 산업용 전자장비 수리 기술력과 정밀 계측 시스템을 통해 신속하고 정확한 복구 솔루션을 제공하고 있습니다.

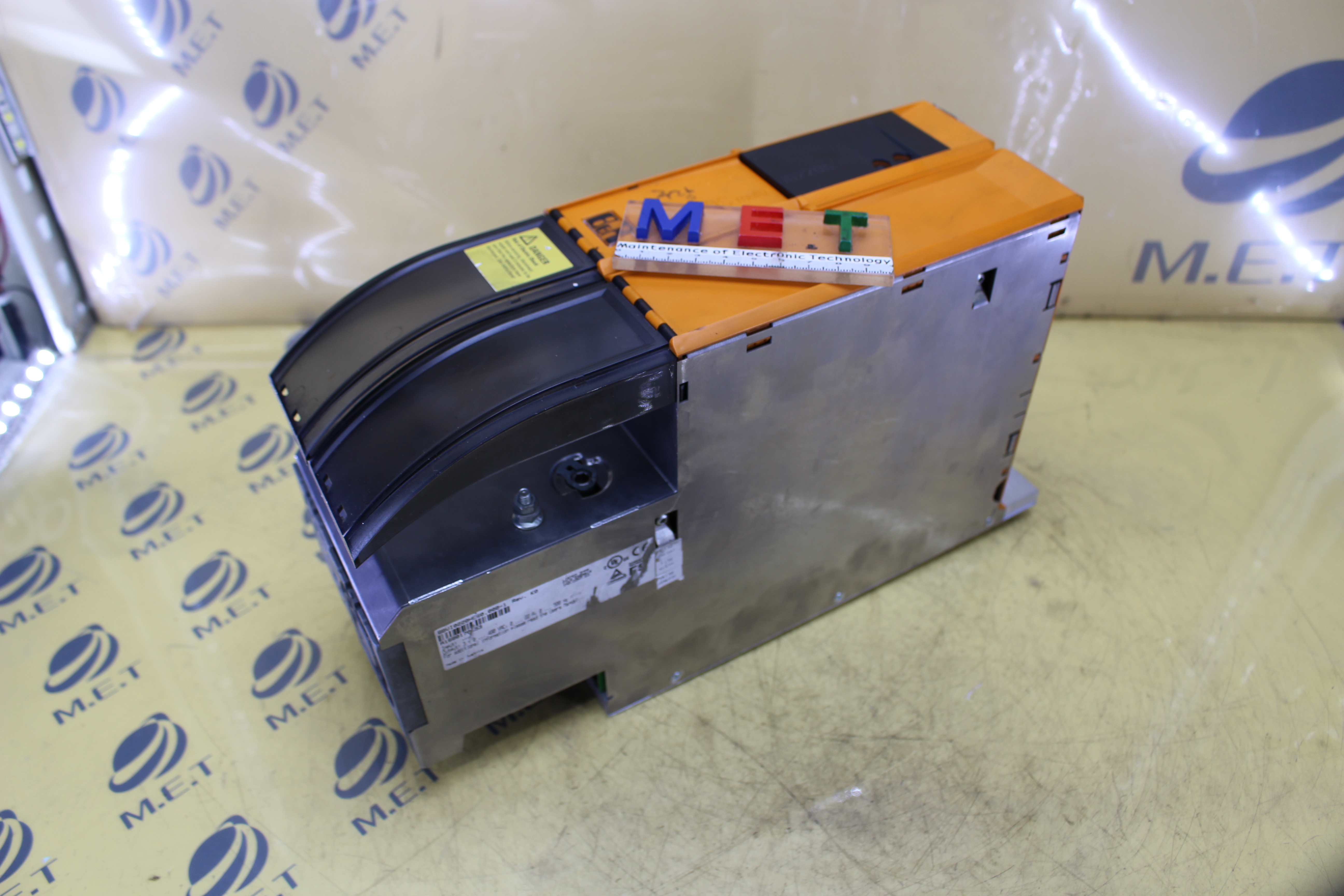

오늘은 설비 가동 중 모니터링 시스템에서 드라이브 에러가 발생하며 본체 전원 표시등(LED)이 점등되지 않아 입고된 B&R(비앤알) 서보 드라이브 8BVI0220HCS0.000-1 모델의 전원 제어부 정밀 진단 및 기판 복구 사례를 공유해 드립니다.

현장 점검 결과, 장비에 입력 전원이 인가되어도 상태 표시 램프가 완전히 소등되어 장비가 전혀 구동되지 않는 상태였습니다.

특히 입고 전 장마철 고습 환경에 장비가 노출되었던 점을 감안하여, 내부 결로 및 습기로 인한 2차 제어 전원 회로 단락이나 절연 저하 가능성을 염두에 두고 1차 육안 검사 및 정밀 계측 진단에 착수했습니다.

하우징 분해 후 메인 전원 입력단(SMPS 영역)과 내부 제어 로직 전원 라인을 분리하여 정밀 측정을 진행했습니다.

전압 출력 이상 감지: 1차 전원 인가 시 내부 제어용 DC 전압 라인에서 기준치 이하의 비정상적인 전압 강하가 확인되었습니다.
PCB 패턴 단선 확인: 고배율 광학 장비로 기판을 정밀 스캔한 결과, 습기 및 과전류 인입으로 인해 부식·손상된 회로 패턴 단선부를 발견했습니다.
수동 및 능동 소자 열화 상태 확인:
- 저항(Resistor): 지속적인 발열로 인해 허용 저항값을 벗어나 오픈(Open) 상태로 열화됨.
- 콘덴서(Capacitor): 내부 전해액 열화 및 절연 파괴로 인한 누설 전류 발생 확인.
- 트랜지스터(TR): 스위칭 및 전류 제어를 담당하는 TR 소자의 쇼트(Short) 불량 판정.

손상된 부품들은 전원 회로의 안정적인 정전압 공급에 핵심적인 역할을 하므로, 신뢰성 높은 산업용 규격 정품 소자로 전면 교체를 진행했습니다.

소자 교체와 기판 세척을 마친 뒤, 단계별 전원 인가 테스트를 실시했습니다.

일정 시간 동안 연속 통전 에이징(Aging) 테스트를 거쳐 전원부 발열 상태와 장시간 동작 안정성을 검증했습니다. 모든 파라미터가 정상 범위 내에서 작동하는 것을 최종 확인한 후, 정전기 방지 포장재로 안전하게 패키징하여 고객사에 출고를 마쳤습니다.

단종되거나 해외 발주로 수급 기간이 오래 걸리는 외산 서보 드라이브 및 산업용 기판은 (주)엠이티의 정밀 회로 진단 및 수리 서비스를 통해 다운타임과 유지보수 비용을 크게 절감할 수 있습니다.
