[프로페이스 수리] Pro-face PS3710A-T42 패널 PC 화면 백화·터치 밀림 수리 및 백라이트 인버터 교체 | (주)엠이티

안녕하세요. 산업용 자동화 장비 및 터치패널(HMI)·산업용 PC 정밀 수리 전문기업 주식회사 엠이티(M.E.T)입니다.

생산 설비의 가동 상태를 모니터링하고 조작하는 터치 패널 컨트롤러(HMI/IPC)는 현장 작업자의 직관적인 제어를 돕는 필수 인터페이스 장비입니다. 이러한 패널 장비에서 화면이 하얗게 변하는 백화 현상이 생기거나 터치 좌표가 밀려 오작동이 발생하면 공정 제어가 불가능해져 안전사고나 생산 차질로 이어질 수 있습니다.

오늘은 화면 백화 현상 및 터치 입력 밀림 증상으로 입고된 Pro-face(프로페이스) 산업용 패널 PC PS3710A-T42 모델의 디스플레이 부품 교체 및 터치스크린 오버홀 사례를 소개해 드립니다.

1. 현장 고장 증상 및 정밀 진단

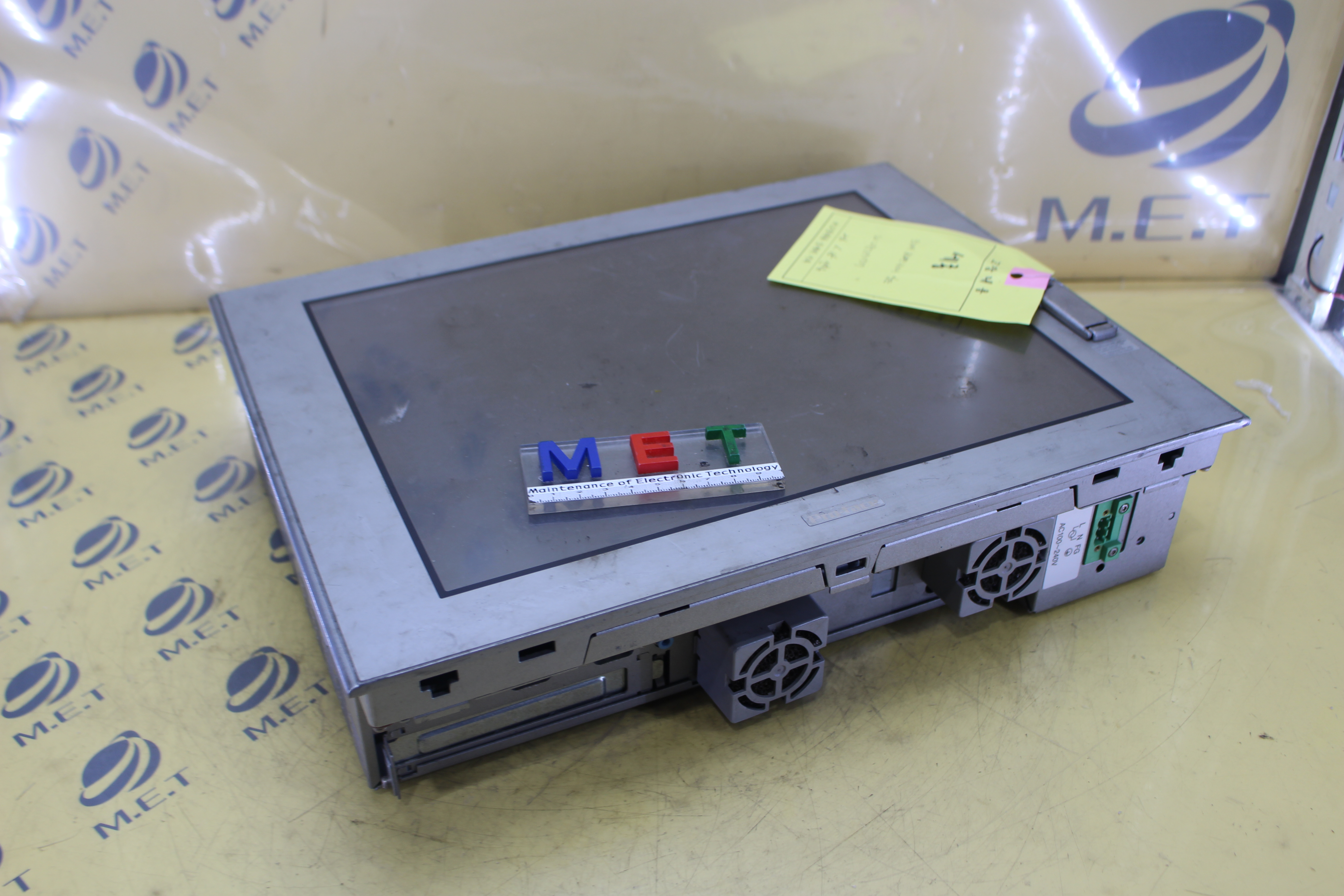

• 입고 모델: Pro-face Panel PC PS-3710A Series (PS3710A-T42)
• 고장 현상: 디스플레이 화면 백화(화면 흐림 및 어두움) 현상, 터치 입력 시 실제 누른 위치와 다른 곳이 인식되는 좌표 밀림 증상

입고 후 전원을 인가하여 상태를 점검한 결과, 백라이트 광량이 극도로 저하되어 화면 판독이 어려운 상태였으며, 터치 조작 시 입력 포인트가 어긋나 정상적인 파라미터 입력이 불가능한 상태였습니다.

산업용 패널의 백화 및 터치 불량은 단순 접촉 불량부터 디스플레이 드라이버, 백라이트 인버터, 패널 센서 노후화 등 다양한 원인이 존재하므로 세부 유닛별 분해 정밀 점검을 진행했습니다.

2. 내부 회로 계측 및 불량 원인 분석 하우징을 분해하고 LCD 디스플레이 패널, 백라이트 구동 인버터, 터치 센서부를 분리하여 정밀 계측을 실시했습니다.

• LCD 백라이트 수명 한계: 장기간 연속 점등으로 인해 백라이트 소자의 열화가 심각하여 정상적인 광량을 방출하지 못하고 화면 백화 및 밝기 불균형을 초래했습니다.
• 고전압 인버터 보드 전압 불안정: 백라이트에 고전압을 공급하는 인버터 회로 내 수동 소자의 특성 열화로 출력 전압이 흔들리며 전원 공급이 불안정한 상태였습니다.
• 터치패널 전극 마모: 지속적인 가압 조작으로 인해 표면 투명 전극층의 저항값이 변질되어 캘리브레이션 오차가 누적되고 터치 좌표 밀림이 발생했습니다.

3. 핵심 부품 교체 및 하드웨어 리빌드 디스플레이 시인성과 정확한 터치 반응성을 회복하기 위해 핵심 부품을 신품 규격 파츠로 전면 교체했습니다.

• 신품 백라이트 및 인버터 보드 교체: 노후된 백라이트를 안전하게 적출하고 규격에 맞는 신품 백라이트와 고효율 인버터 보드로 전면 교체 장착했습니다.
• 산업용 터치스크린 패널 신품 교체: 정밀 터치 센서 패널을 신품으로 교체 장착한 후, 먼지나 이물질이 유입되지 않도록 클린 룸 공정 수준의 정밀 실링 조립을 진행했습니다.
• 내부 기판 클리닝 및 절연 보강: 장비 내부의 미세 분진과 유분을 전용 세척액으로 제거하고 커넥터 접점 클리닝을 통해 통신 및 전원 연결 안정성을 확보했습니다.

4. 캘리브레이션, 부하 에이징 및 최종 출고 조립 완료 후 단계별 기능 검증을 통해 완벽한 구동 상태를 확인했습니다.

• 디스플레이 출력 검증: 백화 현상이 완전히 해소되어 선명하고 균일한 밝기와 색상이 구현되는 것을 확인했습니다.
• 터치 캘리브레이션 및 다점 입력 테스트: 화면 전 영역에 걸친 4점/9점 좌표 보정을 완료하고, 모서리 영역까지 오차 없이 정밀하게 터치 입력이 반응하는 것을 검증했습니다.
• 장시간 연속 통전 에이징(Aging) 테스트: 고온 가동 상태를 유지하며 인버터 발열 상태와 디스플레이 깜빡임(Flicker) 발생 여부를 철저히 검증한 후, 안전 포장하여 고객사로 인도했습니다.

단종되거나 수입 일정이 오래 걸리는 Pro-face 산업용 PC 및 터치패널은 (주)엠이티의 축적된 디스플레이 수리 기술력과 규격 부품 오버홀을 통해 신품 대비 합리적인 비용과 짧은 납기로 신속하게 정상 복구하실 수 있습니다.
