독일 LENZE 9300 시리즈 EVF9338-EVV110 인버터의 출력 불량 및 DC-Link 전압 불안정 해소를 위한 정밀 하드웨어 오버홀 사례
산업 현장의 자동화 라인에서 가동 중인 설비가 갑자기 멈춰 서거나 원인을 알 수 없는 에러 코드와 트러블이 반복될 때, 현장 보전팀 엔지니어들은 깊은 고민에 빠지게 됩니다.
특히 독일 LENZE 사의 고성능 드라이브인 9300 시리즈 제품군은 정밀한 제어 성능을 자랑하지만, 장기간 사용 시 내부 소자의 노후화로 인해 간헐적인 트립(Trip) 현상이 발생하면 단순한 리셋만으로는 근본적인 해결이 불가능합니다. 전력 변환 장치는 열에 취약한 구조를 가지고 있으며, 미세한 전압 변동이나 노이즈가 누적될 경우 결국 시스템 전체의 셧다운으로 이어져 막대한 생산 손실을 초래하게 됩니다. 20년 이상의 수리 노하우를 보유한 (주)엠이티는 이러한 현장 엔지니어들의 고충을 이해하고, 단순 부품 교체를 넘어 장비의 수명을 연장하는 근본적인 하드웨어 리워크 솔루션을 제공하고 있습니다.
이번 보고서에서는 입고된 LENZE EVF9338-EVV110 모델의 정밀 진단 과정과 기술적 분석 내용을 상세히 다루어 현장 보전에 도움이 되고자 합니다.
• Q1. 입고 당시 주요 증상과 현장 반응은 어떠했는가?

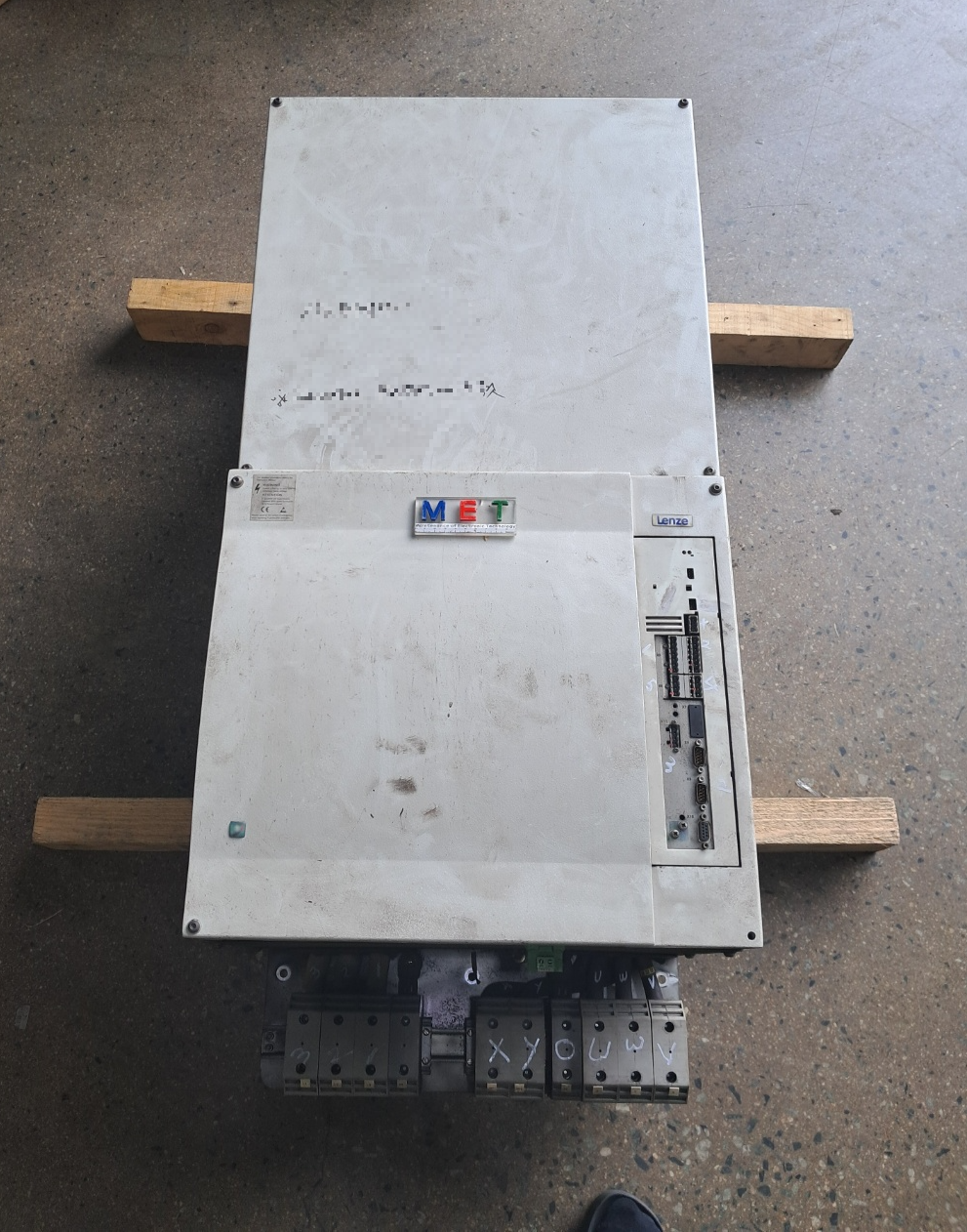

이번에 입고된 LENZE EVF9338-EVV110 인버터는 현장에서 가동 중 간헐적으로 OC1(Overcurrent) 및 LU(Undervoltage) 에러가 발생하며 장비가 정지되는 증상을 보였습니다. 현장 보전팀에서는 초기 전원 입력단 및 모터 절연 상태를 점검했으나 특이사항을 발견하지 못했고, 인버터 자체의 내부 결함으로 판단하여 (주)엠이티에 긴급 수리를 의뢰하였습니다. 1차 정밀 계측 결과, 전원 투입 시 내부 팬은 구동되나 실제 부하 가동 시 DC-Link 전압이 기준치 이하로 급격히 드롭되는 현상이 관찰되었습니다.
또한 오실로스코프를 통한 초기 출력 파형 분석에서 각 상의 밸런스가 미세하게 어긋나 있는 것을 확인하였으며, 이는 전력 변환부의 핵심 소자인 IGBT 모듈 또는 이를 제어하는 게이트 구동 회로에 심각한 문제가 발생했음을 시사했습니다.
• Q2. 정밀 분해 결과 드러난 진짜 원인은 무엇인가?
장비를 정밀 분해하여 내부 기판과 소자들을 분석한 결과, 여러 복합적인 결함 요소가 발견되었습니다.
첫째, SMPS(Switching Mode Power Supply) 스위칭 전원부의 피드백 회로 내 커플러 소자와 PWM 제어 IC 주변의 전해 콘덴서들이 장시간 고온 노출로 인해 내부 전해액이 마르면서 용량이 현저히 감퇴한 상태였습니다. 둘째, DC-Link 평활 콘덴서의 경우 외관상 팽창은 없었으나 ESR(등가직렬저항) 측정 시 기준치를 초과하여 전압 안정화 능력이 상실된 상태였으며, 이로 인해 서지 전압에 대한 완충 작용이 제대로 이루어지지 않았습니다. 셋째, IGBT 전력 모듈의 스위칭 파형을 분석했을 때 게이트 구동 저항의 변질로 인해 상승 시간(Rise Time)과 하강 시간(Fall Time)이 지연되어 스위칭 손실이 열로 치환되고 있었습니다.
마지막으로 방열판과 전력 모듈 사이의 열전달을 담당하는 서멀 그리스가 경화되어 열 배출이 원활하지 못해 소자의 열적 열화가 가속화된 것이 이번 고장의 핵심 원인으로 밝혀졌습니다.
• Q3. 엠이티만의 차별화된 오버홀 솔루션은 무엇인가?
(주)엠이티는 발견된 결함들을 해결하기 위해 단순 수리가 아닌 전체적인 오버홀 작업을 수행하였습니다. 우선 SMPS 전원부의 노후된 모든 소자를 산업용 고사양 정품 부품으로 교체하여 제어 전원의 안정성을 확보하였으며, DC-Link 평활 콘덴서 역시 고온 내구성이 강화된 신품으로 전량 교체 실장하였습니다. 특히 게이트 구동부의 저항값 변질을 방지하기 위해 정밀 오차 범위 내의 고신뢰성 저항으로 교체하고, 기판의 패턴 노후화 부위에는 절연 코팅 보강 작업을 병행하여 내환경성을 높였습니다.
IGBT 모듈의 경우 기존의 경화된 서멀 그리스를 완전히 제거한 후, 열전도율이 우수한 고성능 서멀 컴파운드를 균일하게 도포하여 방열 성능을 극대화하는 Rework 공정을 거쳤습니다. 이러한 일련의 과정은 단순히 동작만 되게 하는 것이 아니라, 장비가 설계 당시의 성능을 100% 발휘할 수 있도록 하드웨어 정합성을 맞추는 데 초점을 맞추고 있습니다.
• Q4. 재발 방지를 위한 최종 테스트와 출고 상태는 어떠한가?
수리가 완료된 LENZE EVF9338-EVV110 인버터는 (주)엠이티가 보유한 자체 특허 부하 테스트 지그에 연결되어 엄격한 검증 과정을 거쳤습니다. 실제 현장과 유사한 부하 조건을 모사하여 저속부터 고속까지 단계별 속도 제어 테스트를 수행하였으며, 이 과정에서 출력 전류의 파형이 왜곡 없이 대칭을 이루는지 오실로스코프를 통해 실시간으로 모니터링하였습니다.
약 4시간 이상의 에이징(Aging) 테스트를 통해 내부 온도 변화와 전압 안정성을 최종 확인하였고, 어떠한 에러 발생 없이 안정적으로 구동되는 것을 확인한 후 출고를 결정하였습니다. 모든 테스트 데이터는 리포트화되어 고객사에게 전달되었으며, 재발 방지를 위한 현장 설치 시 주의사항 및 유지보수 가이드를 함께 제공함으로써 고객의 만족도를 높였습니다.
