[스펠만 수리] SPELLMAN SL150 고전압 전력변환 인버터 출력 전압 불안정 및 내부 소자 소손 복구 수리 사례 | (주)엠이티

반도체 제조 공정이나 정밀 분석 장비가 가동되는 첨단 산업 현장에서 전력 공급 장치의 갑작스러운 정지는 단순한 기계 고장 이상의 의미를 갖습니다. 특히 SPELLMAN과 같은 고전압 전력 변환 시스템은 설비의 심장부 역할을 수행하기 때문에, 단 1분의 다운타임도 수천만 원 이상의 생산 손실로 직결될 수 있습니다. 어제까지 정상적으로 가동되던 라인이 갑자기 멈춰 서고, 메인 컨트롤러에서 전원 이상 알람이 발생하면 현장 관리자는 극심한 압박감을 느낄 수밖에 없습니다. 신품 발주 시 수개월이 소요되는 긴 리드 타임 문제를 해결하기 위해, 저희 엠이티는 20년 이상의 기술력을 바탕으로 긴급 복구 솔루션을 제공하고 있습니다. 이번 사례는 생산 라인의 핵심인 고전압 인버터 유닛의 고장으로 인해 전체 공정이 마비된 긴박한 상황에서 접수되었습니다.

• [긴급 입고] SPELLMAN SL150 모델의 출력 불량 증상 및 현장 진단 과정

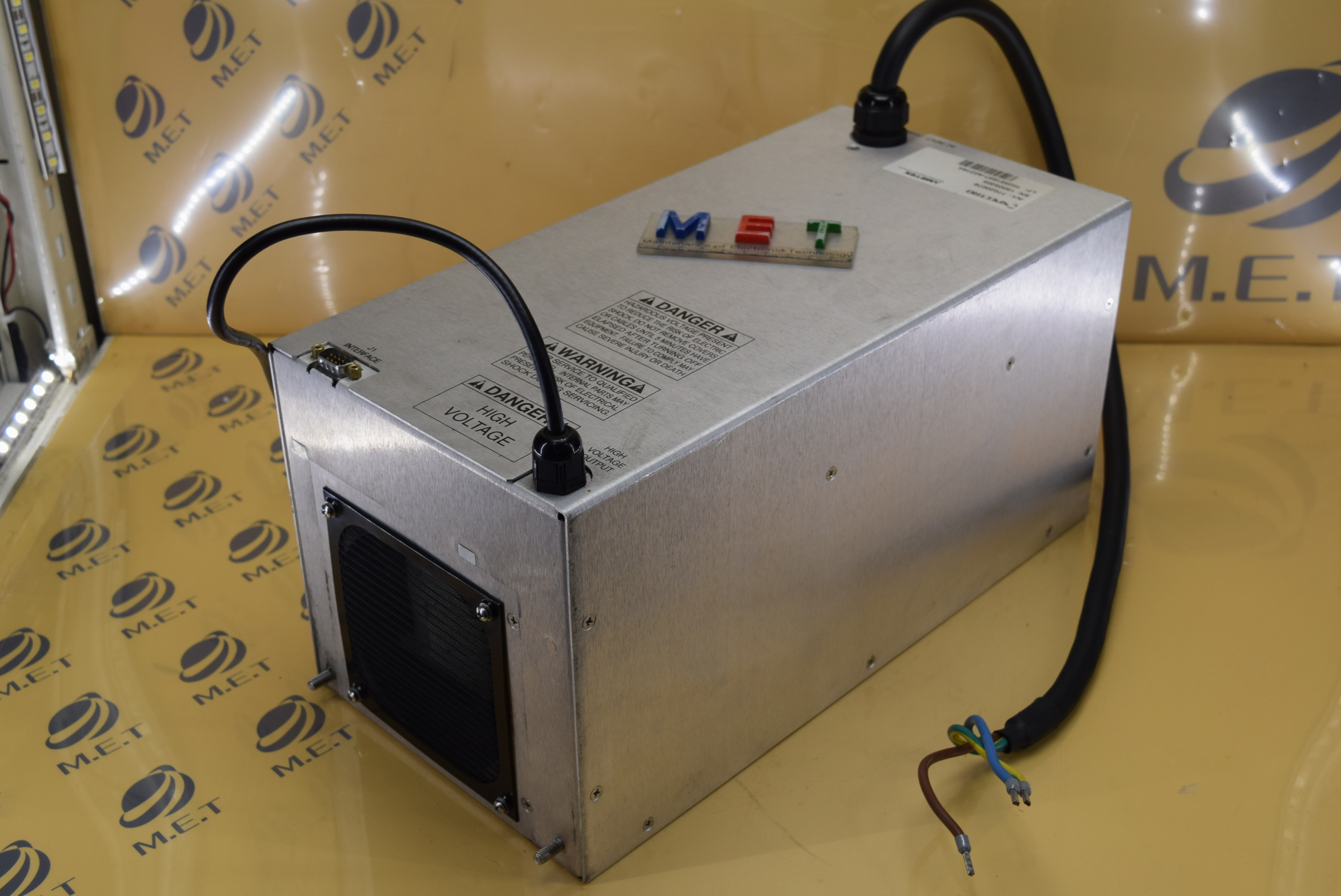

입고된 SPELLMAN SL150 고전압 전원공급장치는 전력 변환 드라이브 역할을 겸하는 핵심 장비로, 현장에서는 전원 투입 직후 내부 차단기가 트립되거나 출력 전압이 설정값에 도달하지 못하는 증상을 보였습니다. 기술팀의 1차 진단 결과, 입력단에서 내부 인버터 회로로 이어지는 라인에 과전류가 흐른 흔적이 발견되었으며, 절연 저항 측정 시 기준치 이하의 낮은 수치가 확인되었습니다. 멀티테스터기를 통한 도통 시험에서는 스위칭 소자의 단락(Short) 반응이 나타났고, 이는 단순한 퓨즈 단절이 아닌 내부 파워 스테이지의 심각한 손상을 시사했습니다. 현장의 긴급성을 고려하여 즉시 분해 및 정밀 점검 모드로 전환하였으며, 장비의 고유 특성인 고전압 출력부와 저전압 제어부의 간섭 여부를 집중적으로 조사하였습니다.

• [원인 규명] 내부 회로 정밀 계측을 통한 소자 열화 및 잠재 고장 요인 분석
장비를 완전히 분해하여 내부 기판을 확인한 결과, 고전압을 생성하기 위한 인버터 스위칭부의 IGBT 모듈이 열화로 인해 파손된 상태였습니다. 특히 DC-Link 평활 콘덴서의 용량을 정밀 LCR 미터로 측정한 결과, 설계 용량 대비 약 30% 이상의 감퇴가 진행되어 리플 전압이 비정상적으로 높게 형성되고 있었습니다. 이러한 리플 전압의 증가는 스위칭 소자에 과도한 전압 스트레스를 가하게 되며, 결국 게이트 구동 회로까지 영향을 미쳐 오작동을 유발하게 됩니다. 또한 장시간 고온 환경에서 가동되면서 기판 곳곳에 열화로 인한 변색이 관찰되었고, 일부 패턴은 절연 파괴가 우려될 정도로 상태가 악화되어 있었습니다. 이는 단순히 특정 소자 하나의 문제가 아니라, 전반적인 전력 변환 효율 저하가 누적되어 발생한 복합적인 고장으로 판단되었습니다.

• [정밀 복원] 하드웨어 정합성 지침에 따른 전면 리빌드 및 절연 복구 공정
가장 먼저 SMPS 스위칭 전원부의 제어 IC와 주변 수동 소자들을 전면 교체하여 안정적인 제어 전압이 생성되도록 조치하였습니다. 수명이 다한 DC-Link 평활 콘덴서는 내열 온도가 더 높은 고사양 부품으로 교체하여 향후 동일한 용량 감퇴 문제가 재발하지 않도록 보강하였습니다. 핵심 부품인 IGBT와 FET 전력 모듈을 교체한 후에는 오실로스코프를 사용하여 스위칭 파형의 정밀도를 측정하였으며, 데드 타임(Dead Time)이 적절히 확보되는지 확인하였습니다. 특히 열화로 인해 저항값이 변질된 게이트 구동 저항들은 오차 범위 1% 이내의 정밀 저항으로 교환하였고, 발열 문제를 근본적으로 해결하기 위해 방열판과의 접촉면에 고성능 서멀 구리스를 재도포하는 Rework 작업을 수행하였습니다. 기판 전체에는 고전압 절연 코팅 처리를 추가하여 습기나 분진으로 인한 2차 아크 발생 가능성을 완벽히 차단하였습니다.

• [검증 완료] 실부하 에이징 테스트 및 파형 실측을 통한 출고 검증
모든 회로 복구 공정을 마친 후, 장비의 신뢰성을 확보하기 위해 자체 보유한 특허 부하 테스트 지그에 연결하여 실부하 테스트를 진행하였습니다. 저전압 출력부터 정격 고전압 출력까지 단계별로 전압을 상승시키며 인버터 스위칭 파형의 안정성을 실시간으로 모니터링하였습니다. 약 8시간 이상의 장시간 에이징 테스트 과정에서 열화상 카메라를 동원하여 특정 부위의 이상 발열 여부를 체크하였으며, 모든 데이터가 제조사 사양(Datasheet) 범위 내에 있음을 확인하였습니다. 출력 전압의 변동률(Regulation)과 노이즈 수준 역시 정밀 계측기를 통해 검증하였고, 현장 설치 시 즉시 가동이 가능한 상태임을 최종 확정하였습니다. 클라이언트에게는 수리 과정에서 발견된 취약점과 향후 유지보수 관리 방안에 대한 기술 가이드를 함께 제공하며 성공적으로 출고를 완료하였습니다.

[맺음말 및 서비스 안내]
산업용 전력 변환 장비는 신품 교체 시 막대한 비용과 시간이 소요되지만, (주)엠이티의 정밀 수리 서비스를 통하면 비용 절감은 물론 빠른 공정 정상화가 가능합니다. 2002년 설립 이래 20년 이상의 노하우를 축적한 (주)엠이티는 전 세계 모든 메이커의 산업용 장비를 전문적으로 지원하고 있습니다.

1. 자체 특허를 보유한 부하 테스트 지그를 완비하여 실부하 검증 후 출고합니다.
2. 수리 완료 후 6개월간의 넉넉한 품질 보증 기간을 제공합니다.
3. 수리 불가 시 비용을 청구하지 않는 'No Fix No Fee' 원칙을 준수합니다.
4. 긴급한 상황을 위해 4시간 이내의 빠른 대응 시스템을 가동하고 있습니다.

장비 고장으로 인한 가동 중단으로 어려움을 겪고 계신다면, 검증된 기술력을 보유한 (주)엠이티의 수석 엔지니어들과 상담하십시오. 귀사의 소중한 자산인 설비를 가장 빠르고 정확하게 복원해 드리겠습니다.
