[MAXPARK3 수리] MAXPARK3 드라이브 SMPS 전원단 소자 열화 복구 및 IGBT 게이트 구동 회로 정밀 Rework 사례 | (주)엠이티
현장의 반복되는 에러와 노후화된 드라이브 장비의 간헐적 멈춤은 생산 라인에 큰 차질을 빚는 골칫거리입니다. 현장 엔지니어라면 누구나 공감할 이러한 고민 속에서, 엠이티는 20년 이상의 전문 기술력을 바탕으로 근본적인 해결책을 제시합니다.
Q1. 입고 당시 주요 증상과 현장 반응은?

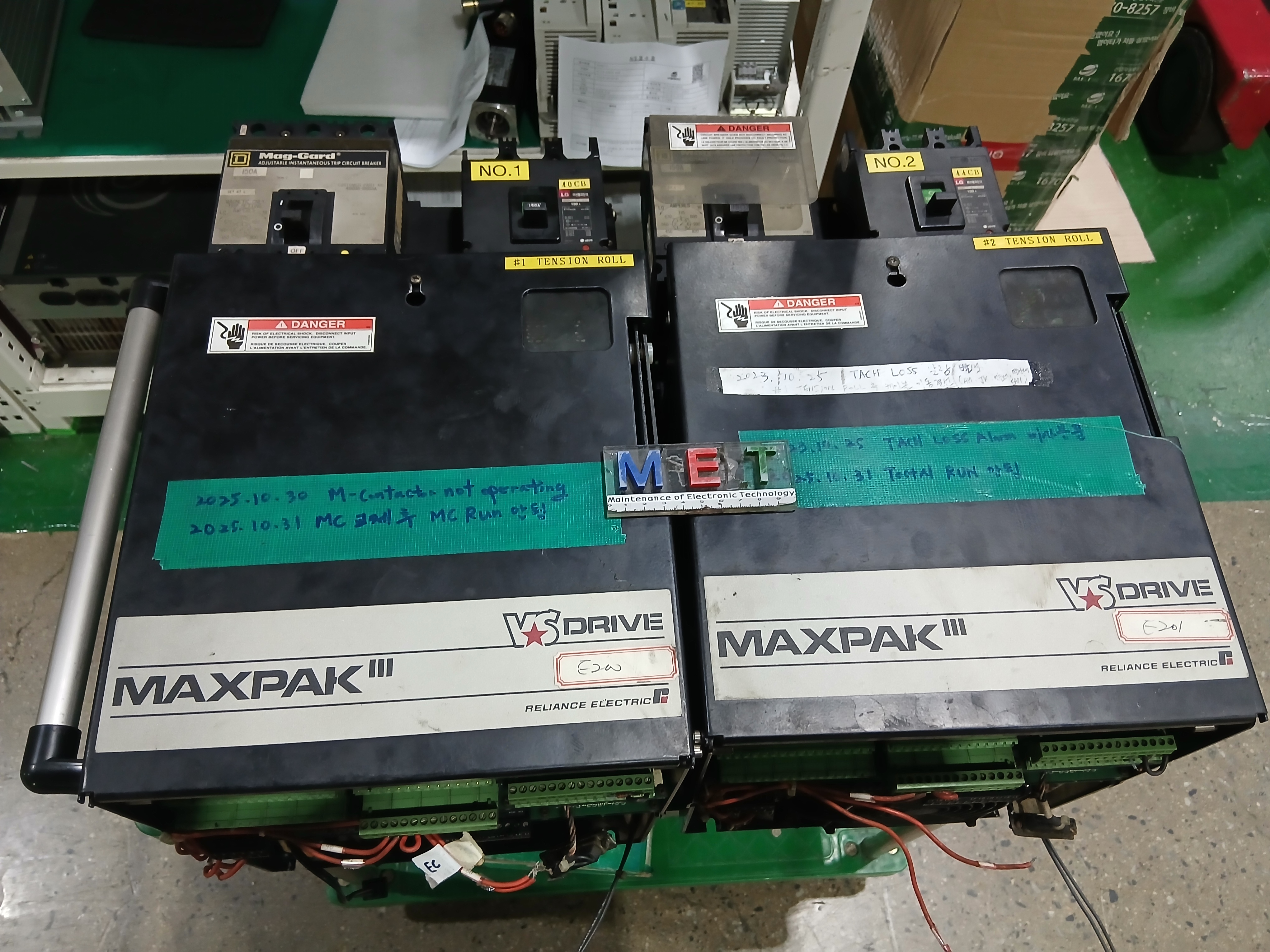

MAXPARK3 드라이브 모델이 입고되었을 때 현장에서는 전원 투입 후 초기 구동 시점의 불안정성을 가장 큰 문제로 지적했습니다. 기본적인 외관 상태는 양호해 보였으나 내부 정밀 점검을 통해 전력 변환 효율이 급격히 저하된 상태임을 확인했습니다.
입고 직후 진행된 1차 파형 측정 결과 DC-Link 전압의 리플 허용치가 기준을 초과하여 제어 보드에 노이즈를 유발하고 있었습니다. 이는 단순히 부품 하나가 손상된 것이 아니라 장기간의 가동으로 인해 내부 소자들이 물리적 한계점에 도달했음을 시사하는 중요한 지표입니다.
Q2. 정밀 분해 결과 드러난 진짜 원인은?
정밀 분해 결과 드러난 진짜 원인은 SMPS 전원단의 스위칭 소자 열화와 DC-Link 평활 콘덴서의 전해액 건조 현상이었습니다. 고전압을 다루는 인버터 드라이브 특성상 내부 발열이 빈번한데, 냉각 팬의 효율 저하가 주변 회로의 수명을 급격히 단축시킨 것입니다.
특히 IGBT 전력 모듈의 스위칭 파형을 정밀 분석했을 때 상승 및 하강 시간의 왜곡이 심하게 발생하고 있었으며 이는 게이트 구동 회로의 임피던스 변화와 직결되어 있었습니다. 스위칭 노이즈가 제어 회로의 로직 신호에 간섭을 일으켜 CPU 오작동을 유발하는 현상도 함께 발견되었으며, 열화된 소자들이 제 기능을 하지 못하면서 스위칭 손실이 커지는 구조적 결함이 명확히 드러났습니다.
Q3. 엠이티만의 차별화된 오버홀 솔루션은?
엠이티는 단순 소자 교체에 그치지 않고 게이트 구동 회로 전반에 대한 고정밀 Rework를 실시하여 신호 전달의 무결성을 확보했습니다. 수명이 다한 평활 콘덴서는 고온 내구성이 검증된 산업용 정품 부품으로 실장 하여 전압 평활 성능을 신품 수준으로 복원하였습니다.
또한 IGBT 모듈과 방열판 사이의 서멀 컴파운드를 전도율이 높은 소재로 재도포하고 방열 구조를 재정비하여 발열로 인한 재발 가능성을 원천적으로 차단했습니다. 노후된 기판 패턴의 박리 현상을 방지하기 위해 특수 에폭시를 이용한 보강 작업을 추가하였으며, 기판 전면의 세척과 절연 코팅 작업을 병행하여 현장의 미세 분진이나 습기로부터 회로를 보호할 수 있도록 환경적 내구성까지 고려한 오버홀 솔루션을 적용했습니다.
Q4. 재발 방지를 위한 최종 테스트와 출고 상태는?
수리가 완료된 MAXPARK3 드라이브는 엠이티가 자체 보유한 특허 부하 테스트 지그에 연결되어 실제 현장과 유사한 가혹 조건에서 에이징 테스트를 거쳤습니다. 일정 시간 이상의 연속 가동에도 출력 전압 변동률이 1% 이내로 안정적으로 유지되는 것을 확인하며 제어 시스템의 안정성을 완벽히 검증했습니다.
최종 출고 전 모든 점검 데이터 시트를 기록하고 신속한 현장 투입이 가능하도록 최적의 파라미터 상태로 세팅하여 고객사 보전팀에 전달되었습니다. 4시간 이내 긴급 대응 체계를 가동하여 생산 라인의 공백을 최소화하였으며, 출고 후에도 6개월간의 품질 보증 기간을 제공하여 장비의 신뢰성을 끝까지 책임지고 있습니다.
신품 장비로 교체하는 것에 비해 엠이티의 정밀 수리 서비스는 비용을 획기적으로 절감할 수 있을 뿐만 아니라 단종된 모델도 빠른 납기로 대응 가능하다는 압도적인 강점이 있습니다. 2002년 설립 이래 쌓아온 기술력을 바탕으로 KEB, Panasonic, HIGEN 등 유수의 글로벌 기업들과 공식 인증 서비스 파트너십을 맺고 전문적인 수리 인프라를 구축해 왔습니다.
자체 개발하여 특허를 획득한 부하 테스트 지그를 통해 실부하 검증을 마친 제품만을 출고하며, 수리 불가 시 비용을 청구하지 않는 No Fix No Fee 원칙을 철저히 고수합니다. 6개월의 넉넉한 품질 보증 기간과 긴급 상황 발생 시 4시간 이내 대응하는 긴급 수리 시스템은 오직 엠이티에서만 누릴 수 있는 차별화된 하드웨어 기술 서비스의 핵심입니다.
