[PP865A 수리] PP865A 터치패널(HMI) 좌표 인식 불량 및 백라이트 구동 회로 정밀 수리 사례 | (주)엠이티
(주)엠이티는 20년 수리 인프라를 바탕으로 PP865A (3BSE042236R2) 장비의 입고부터 출고까지 철저한 엔지니어링 표준을 준수합니다.
Q1. 입고 당시 주요 증상과 현장 반응은?

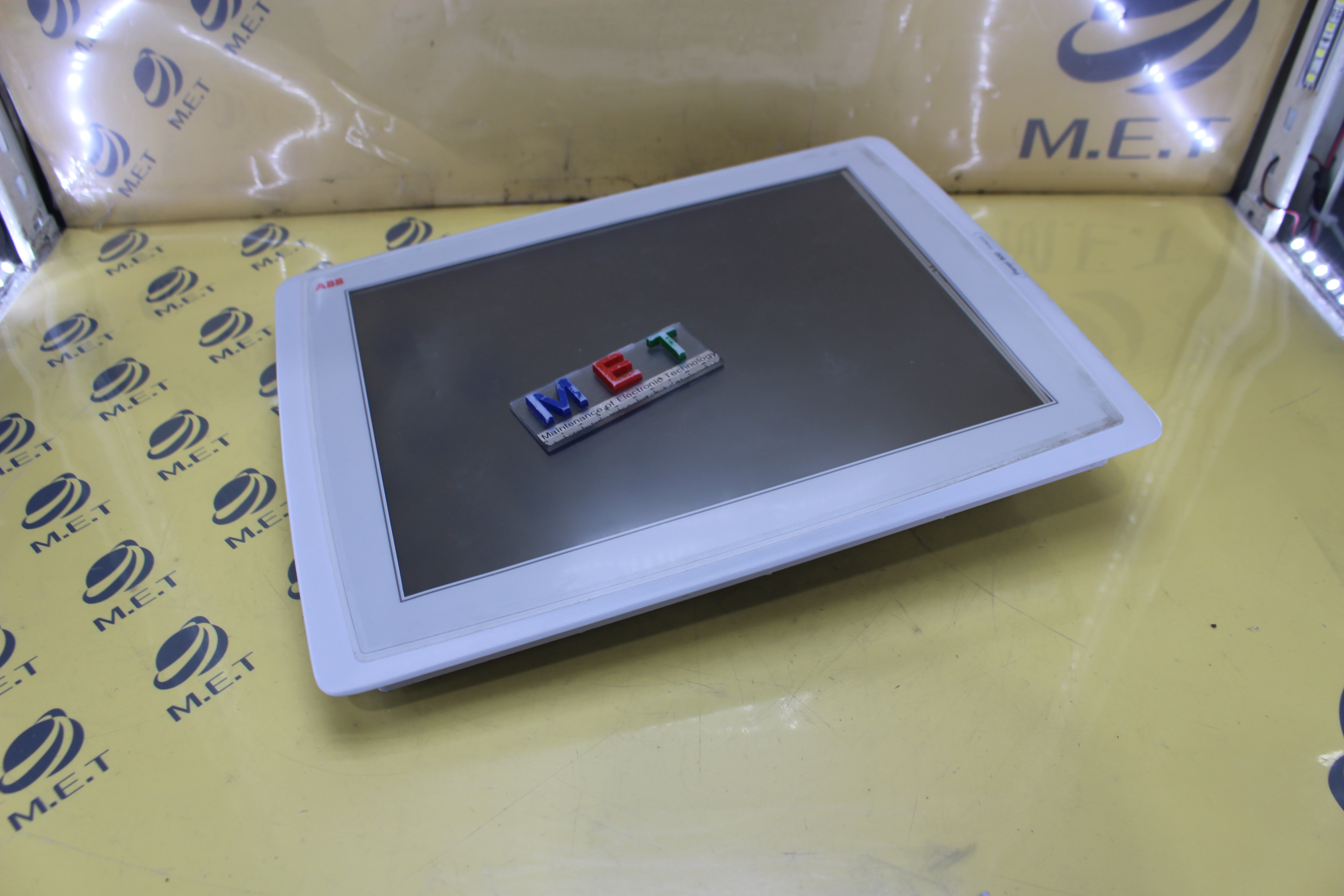

입고된 PP865A(3BSE042236R2) 모델은 산업용 자동화 공정의 핵심 인터페이스 장치로, 현장 운용 중 터치 입력의 비정상적인 오작동과 화면 조도 저하 현상이 동시다발적으로 발생한 상태였다. 설비 보전팀의 보고에 따르면, 특정 영역을 터치했음에도 불구하고 전혀 다른 좌표가 인식되거나, 반복적인 터치 시에도 응답이 없는 '데드 존(Dead Zone)' 현상이 광범위하게 관찰되었다. 또한, 초기 가동 시에는 화면이 정상적으로 출력되나 가동 후 일정 시간이 경과하면 백라이트가 미세하게 떨리며 휘도가 급격히 감소하는 증상이 확인되었다. 특히 상위 제어기와의 데이터 송수신 과정에서 간헐적인 통신 타임아웃(Time-out) 에러가 발생하여 공정 전체의 모니터링 신뢰성이 저하된 상황이었으며, 이는 단순한 소프트웨어 오류가 아닌 하드웨어 노후화에 따른 복합적인 물리적 손상 가능성을 강력히 시사하였다.
Q2. 정밀 분해 결과 드러난 내부 회로의 진짜 원인은?
제품 분해 후 정밀 계측 장비를 통해 각 회로 블록별 파형 분석 및 임피던스 측정을 실시한 결과, 세 가지 핵심적인 하드웨어 결함이 도출되었다. 첫째, 터치 글라스의 투명 전극(ITO) 층이 장기간의 물리적 압력과 환경적 요인으로 인해 저항막의 선형성(Linearity)을 상실한 것으로 판명되었다. 4와이어 저항막 방식의 터치 패널에서 X축과 Y축의 분압비가 불규칙하게 변동되어 제어 IC가 정확한 좌표값을 연산하지 못하는 상태였다. 둘째, 백라이트 인버터(또는 LED 드라이버) 보드의 출력 전압을 모니터링한 결과, 정격 전압 대비 약 25% 이상의 전압 강하(Voltage Drop) 현상이 관찰되었다. 이는 승압 트랜스포머 주변의 평활용 전해 커패시터의 ESR(등가직렬저항) 수치가 기준치를 초과하여 리플 노이즈가 증폭되고, 결과적으로 스위칭 소자의 듀티 사이클이 불안정해진 것에 기인한다. 셋째, 통신 포트부의 RS-422/485 트랜시버 IC의 입출력 파형을 오실로스코프로 분석한 결과, 신호의 라이징 에지(Rising Edge)와 폴링 에지(Falling Edge)에서 심각한 왜곡과 함께 누설 전류가 검출되었다. 이는 외부 서지 전압의 유입으로 인해 통신 IC 내부의 보호 다이오드가 열화되어 논리 레벨의 임계치를 정상적으로 유지하지 못했기 때문으로 분석되었다.
Q3. 엠이티만의 차별화된 오버홀 솔루션은?
상기 분석된 결함들을 해결하기 위해 단계별 정밀 복구 공정을 수립하고 실시하였다. 우선, 물리적 손상이 확인된 터치 글라스는 오리지널 규격과 동일한 투과율과 감도를 지닌 고내구성 부품으로 교체 작업을 진행하였다. 교체 시 FPC(Flexible Printed Circuit) 케이블의 접촉 저항을 최소화하기 위해 전용 본딩 장비를 활용하여 실딩 처리를 강화하였다. 백라이트 구동부의 경우, 전압 강하의 원인이 된 노후 커패시터 전량을 고온 환경에 강한 Low-ESR 타입의 산업용 부품으로 교환하였으며, 인버터 보드의 피드백 회로 내 정밀 저항 수치를 보정하여 출력 전압의 안정성을 확보하였다. 통신 장비의 신뢰성 회복을 위해 손상된 통신 포트 IC를 제거하고, 정전기 방전(ESD) 보호 성능이 강화된 최신 사양의 트랜시버 IC로 교체 실장하였다. 또한, PCB 기판 전체에 대해 고주파 초음파 세척을 실시하여 이물질에 의한 미세 단락 가능성을 제거한 후, 습기 및 분진으로부터 회로를 보호하기 위한 절연 코팅(Conformal Coating) 재도포 공정을 통해 내환경성을 극대화하였다.
Q4. 재발 방지를 위한 최종 테스트와 출고 상태는?
수리 완료 후 장비의 신뢰성을 검증하기 위해 72시간 이상의 연속 에이징(Aging) 테스트를 수행하였다. 터치 인식 부문에서는 전용 캘리브레이션 툴을 사용하여 화면 전체 영역에 대한 좌표 오차 범위를 0.5% 이내로 정밀 조정하였으며, 다지점 반복 터치 테스트를 통해 응답 속도의 일관성을 확인하였다. 휘도계(Luminance Meter)를 활용한 백라이트 측정 결과, 전 영역에서 균일한 밝기가 유지됨은 물론 가동 시간에 따른 전압 변동률이 1% 미만으로 안정화되었음을 검증하였다. 통신 포트 테스트에서는 실제 현장과 유사한 네트워크 부하 조건을 설정하여 데이터 패킷의 손실 유무를 모니터링하였으며, 비트 에러 레이트(BER)가 제로에 수렴하는 완벽한 통신 상태를 확보하였다. 최종적으로 장비의 모든 기능이 제조사 출고 사양(Original Specification)을 충족함을 확인하였으며, 내부 클리닝 및 외관 복원 공정을 거쳐 현장에 즉시 투입 가능한 최상의 상태로 출고 조치하였다.
(주)엠이티는 단순한 수리를 넘어 설비의 장기적인 신뢰성을 확보하는 종합 엔지니어링 솔루션을 지향합니다. 자체 특허 부하 지그를 완비하여 현장과 동일한 환경에서 24시간 에이징 검증을 통과한 제품만을 안전하게 패킹하여 출고합니다. 품질 보증 6개월 및 긴급 출동 지원을 제공하오니 문의 사항은 언제든 연락 바랍니다.
