SMPS 리플 노이즈 및 IGBT 게이트 파형 왜곡 수리 완료

현장 가동 중 전원 투입 직후 간헐적인 알람 발생과 함께 모터 회전 불균형이 확인되어 정밀 점검을 위해 입고된 상황입니다. 1차 육안 검사 결과 내부 냉각 팬의 풍량 저하로 인한 열화 흔적이 발견되었으며, 정밀 계측기를 통한 진단 결과 SMPS 출력단에서 허용 범위를 초과하는 리플 노이즈가 측정되었습니다. 이는 제어 보드로 공급되는 전압의 품질을 저하시켜 마이컴의 오동작을 유발하는 주요 원인으로 분석되었습니다. 또한 DC-Link 평활 콘덴서의 정전 용량을 실측한 결과, 설계 용량 대비 약 30% 이상의 감퇴가 확인되어 전압 안정화 기능이 상실된 상태였습니다. 특히 오실로스코프를 이용한 IGBT 전력 모듈의 게이트 신호 분석 시, 스위칭 파형의 라이징 및 폴링 에지에서 심각한 왜곡이 관찰되었습니다. 이는 게이트 드라이버 회로 내 수동 소자의 임피던스 변화로 인해 적정 전압이 인가되지 않아 발생하는 현상으로, 방치 시 전력 소자의 소손으로 이어질 수 있는 위험한 상태임이 판명되었습니다.


확인된 결함 사항을 해결하기 위해 먼저 노후화된 SMPS 전원단의 전해 콘덴서 및 스위칭 소자를 전량 적출하고 고온 내구성이 강화된 부품으로 교체 작업을 실시하였습니다. 회로 기판상의 패턴 부식 및 열화된 납땜 부위는 정밀 세척 후 리워크 작업을 통해 전도성을 회복시켰습니다. DC-Link 평활 콘덴서는 고용량, 저임피던스 규격의 신품으로 교환하여 전압의 맥동 성분을 최소화하였습니다. 가장 핵심적인 공정인 게이트 드라이버 회로 수리에서는 파형 왜곡의 원인이 된 저항과 다이오드, 포토커플러를 정밀 교환하였으며, 절연 파괴 예방을 위한 코팅 처리를 병행하였습니다. IGBT 모듈과 방열판 사이의 서멀 컴파운드 역시 재도포하여 열 방출 효율을 극대화하였으며, 장기 사용으로 인해 노후된 냉각 시스템 전반에 대한 오버홀을 완료하였습니다.


수리 및 소자 교체 완료 후 진행된 2차 계측에서 제어 전원의 리플 노이즈가 기준치 이하인 50mV 이내로 안정화되었음을 확인하였습니다. DC-Link 전압 역시 부하 변동에 관계없이 일정한 전압을 유지하며 평활 기능이 정상적으로 복구되었음을 실측하였습니다. 오실로스코프를 통한 최종 파형 분석 결과, IGBT 게이트 드라이버에서 출력되는 스위칭 신호가 왜곡 없이 깨끗한 구형파를 형성하며 정확한 듀티비를 나타내는 것을 검증하였습니다. 각 상별 출력 전압의 균형 또한 오차 범위 1% 이내로 정밀하게 조정되었으며, 고속 스위칭 시 발생하던 고주파 노이즈 역시 필터링 회로 보강을 통해 현저히 감소한 것으로 나타났습니다. 무부하 및 저부하 가동 테스트에서 단 한 차례의 에러 발생 없이 안정적인 구동 상태를 유지함을 확인하였습니다.

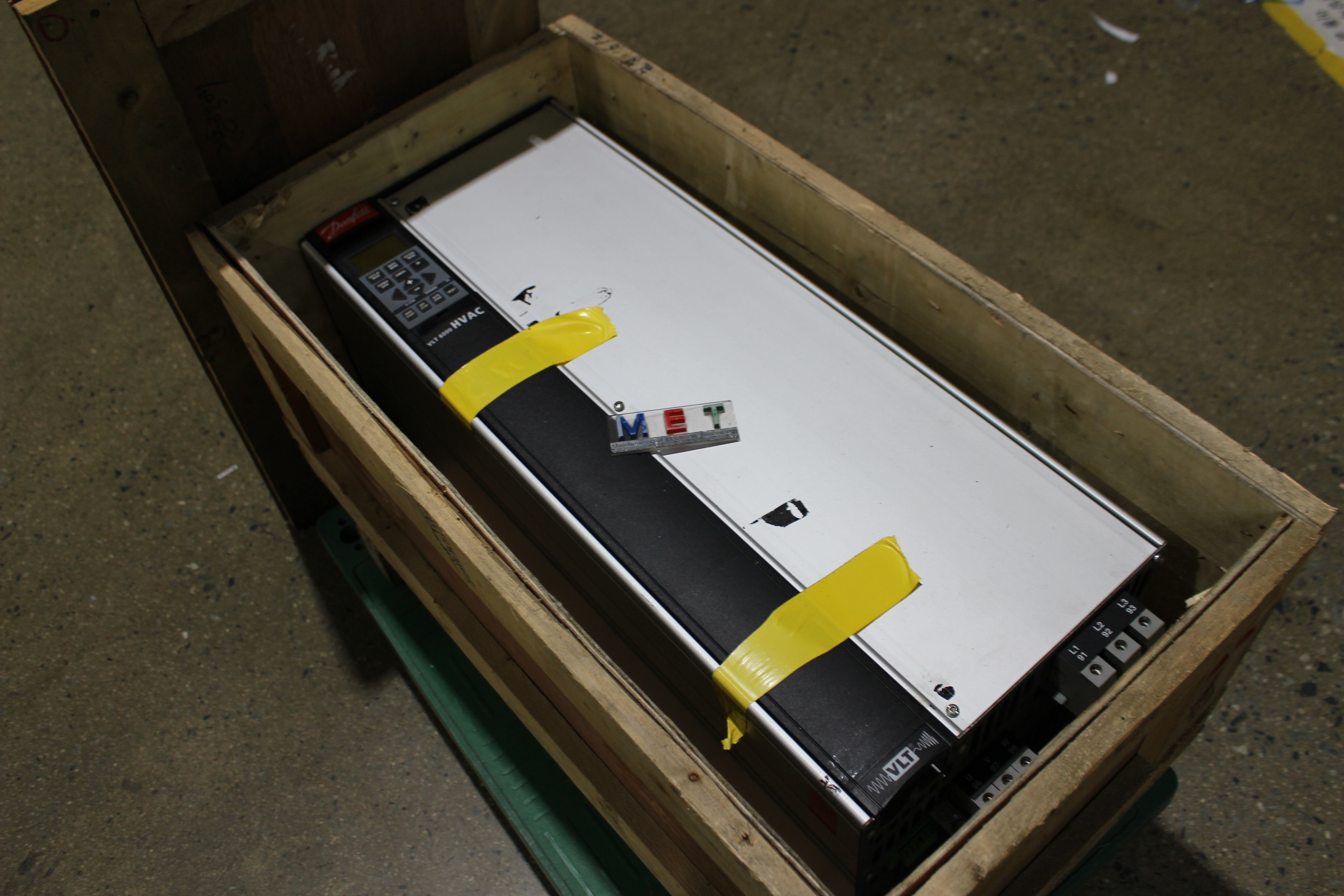

최종 단계로 실제 현장 부하 조건과 유사한 환경에서 장시간 에이징 테스트를 실시하여 열적 안정성을 확보하였습니다. 모든 제어 파라미터가 정상 범위 내에서 동작함을 최종 승인하였으며, 내부 먼지 제거 및 부식 방지를 위한 방습 코팅 작업을 추가로 진행하였습니다. 수리 이력 및 교체 부품 리스트를 포함한 기술 리포트를 작성하여 고객사로 전달하였으며, 충격 완화 및 정전기 방지 소재를 사용한 특수 패킹을 적용하여 출고 준비를 마쳤습니다. 주식회사 엠이티의 엄격한 품질 관리 기준에 의거하여 본 인버터 장비의 기능이 신품 수준으로 복원되었음을 보증하며 최종 출고를 승인함.

단종되거나 수급이 어려운 제어 기기일수록 정밀한 수명 연장 리빌드가 필수적입니다. 출고 전 24시간 실부하 에이징 테스트를 필수로 진행하며, 6개월 무상 보증과 긴급 4시간 대응 체계를 상시 가동하고 있습니다.  관련 기술 점검은 엠이티로 언제든 문의해 주시기 바랍니다.
