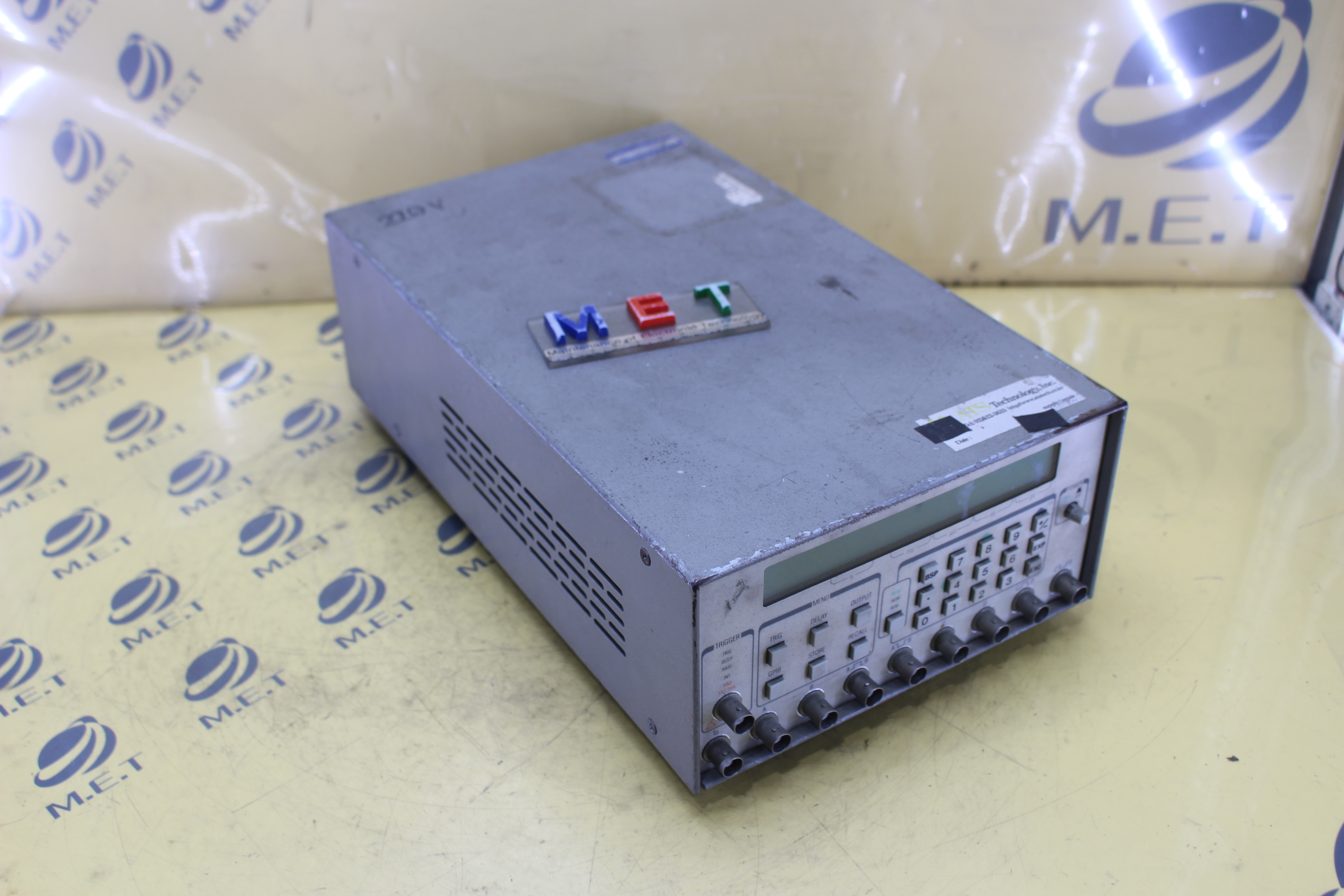

[DG535 수리] DG535 GENERATOR 내부 전원단 전압 리플 및 정밀 회로 오버홀 완료 | (주)엠이티

제너레이터 전원단 노이즈 유입에 따른 출력 파형 왜곡 및 통신 인터페이스 불량 복구 완료


현장에서 장비의 정밀 출력 파형이 간헐적으로 끊기고 상위 제어기와의 데이터 송수신 과정에서 타임아웃 에러가 빈번하게 발생하여 긴급 입고되었습니다. 초기 진단을 위해 전원을 투입하고 무부하 상태에서 내부 전압을 계측한 결과, 시스템 가동 직후에는 정상 전압을 유지하는 듯 보였으나 가동 시간이 경과함에 따라 제어 전원 라인의 전위가 불안정해지는 현상이 관찰되었습니다. 특히 출력 신호의 트리거가 불규칙하게 발생하는 등 전형적인 전원 공급 장치의 불안정 증상을 보였으며, 이는 내부 회로의 노후화로 인해 발생하는 전형적인 트러블 상황으로 판단되었습니다.


고장 메커니즘을 정밀 분석하기 위해 오실로스코프를 이용하여 전원단의 리플 전압을 측정하였습니다. 분석 결과, 로직 회로에 공급되는 5V 및 15V 라인에서 허용 범위를 초과하는 고주파 리플이 검출되었습니다. 이러한 리플은 내부 클록 발생 회로에 간섭을 일으켜 신호의 지터를 유발하고, 결과적으로 제너레이터 본연의 정밀한 펄스 생성을 방해하는 요소로 작용하고 있었습니다. 또한 통신 인터페이스 회로의 신호를 분석했을 때, 신호의 전압 레벨이 규격치에 미달하며 파형의 상승 및 하강 시간이 지연되는 왜곡 현상이 확인되었습니다. 이는 신호 라인에 배치된 필터용 수동 소자들이 열화되어 임피던스 특성이 변했기 때문인 것으로 밝혀졌습니다.


본격적인 하드웨어 오버홀 단계에서는 열화가 진행된 모든 노후 수동 소자를 추출하고 고온 환경에서도 안정적인 특성을 유지하는 고신뢰성 부품으로 교체 작업을 진행하였습니다. 전원단 리플의 근본 원인이었던 전해 콘덴서들은 내부 전해액 마름 현상으로 인해 용량이 감퇴한 상태였으므로, 이를 Low-ESR 규격의 신품으로 교체하여 전원 평활 성능을 극대화했습니다. 아울러 통신 인터페이스의 신호 왜곡을 해결하기 위해 노이즈 필터링 소자와 종단 저항의 오차 범위를 재점검하고, 열변형이 의심되는 정밀 저항군을 교체하여 신호 전달 경로의 무결성을 확보했습니다. 기판 전체에 걸쳐 발생한 미세한 냉납 부위는 고온 리워크 장비를 사용하여 재납땜 처리를 완료함으로써 물리적인 접촉 불량 가능성을 완전히 차단했습니다.


수리 완료 후 최종 검증을 위해 부하 지그를 연결하고 장시간 가동 테스트를 수행하였습니다. 오실로스코프로 확인한 출력 파형은 오버슈트나 언더슈트 없이 매우 깨끗한 구형파를 형성하였으며, 전원단의 리플 수치 또한 초기 측정치 대비 90% 이상 개선되어 안정적인 직선성을 유지했습니다. PC와의 통신 테스트에서도 수천 회의 데이터 패킷 송수신 과정 동안 단 한 차례의 에러도 발생하지 않는 것을 확인하였습니다. 정밀 제너레이터 장비의 경우 내부 소자의 미세한 열화가 전체 시스템의 신뢰성을 무너뜨릴 수 있으므로, 이번 조치와 같이 전원단과 통신단의 소모성 부품을 주기적으로 교체하는 예방 보전 작업이 필수적입니다. 모든 기능이 제조사 규격에 부합함을 확인하고 출하 조치하였습니다.

단종되거나 수급이 어려운 제어 기기일수록 정밀한 수명 연장 리빌드가 필수적입니다. 출고 전 24시간 실부하 에이징 테스트를 필수로 진행하며, 6개월 무상 보증과 긴급 4시간 대응 체계를 상시 가동하고 있습니다.  관련 기술 점검은 엠이티로 언제든 문의해 주시기 바랍니다.
