[MR-VA 11K 수리] MR-VA 11K 인버터/드라이브 수리: SMPS 전원단 리플 노이즈 및 정밀 회로 오버홀 완료 출고 리포트 | (주)엠이티
SMPS 출력 노이즈 발생 및 IGBT 게이트 신호 왜곡에 따른 구동 불능 현상 정밀 리워크 수리 완료
[현장 입고 상황]

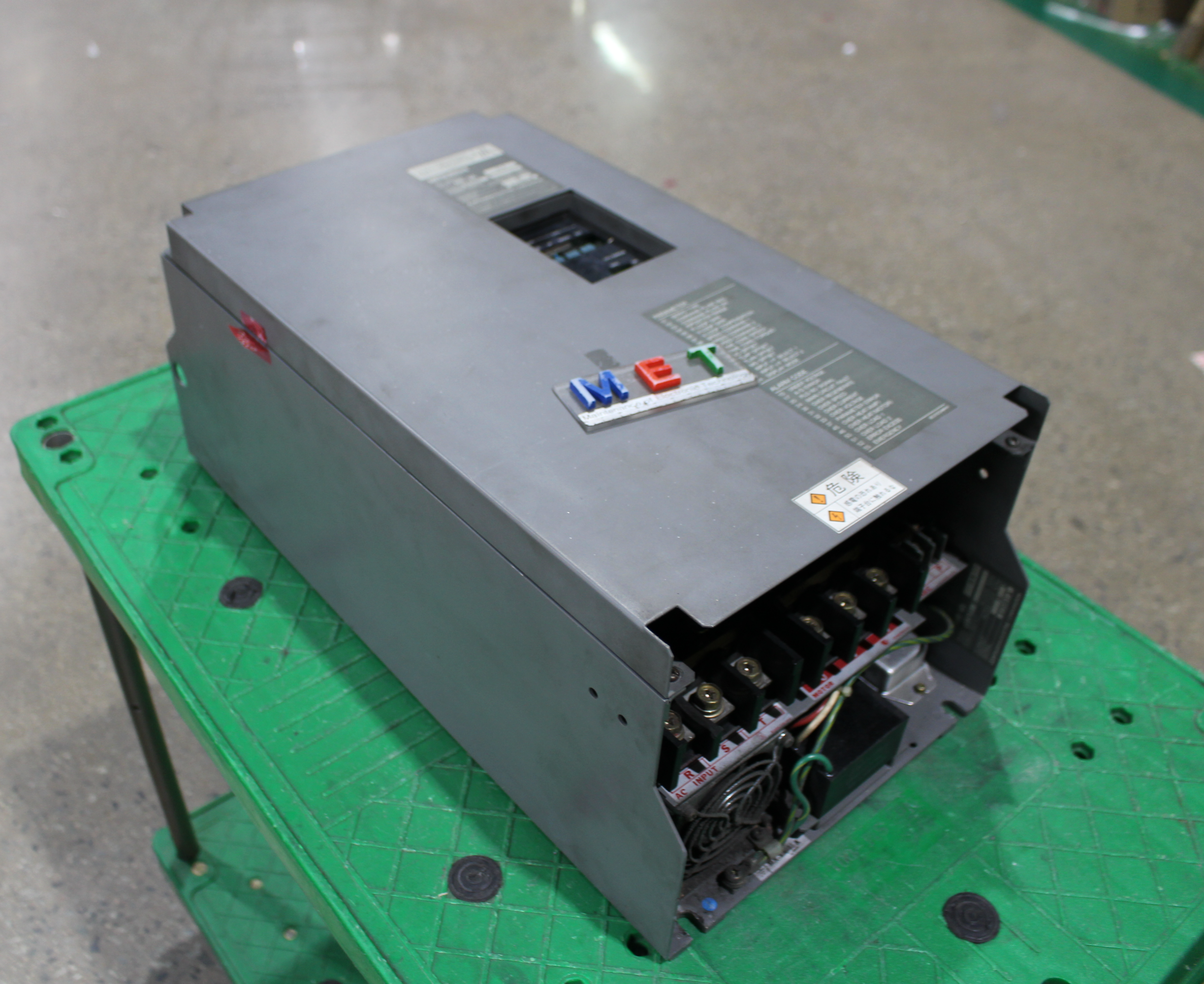

생산 라인의 핵심 구동축을 담당하는 인버터가 부하 변동 시 간헐적으로 저전압 알람을 발생시키며 가동이 중단되는 현상으로 긴급 입고되었습니다. 정밀 점검을 위해 장비의 제어 전원을 투입한 후 오실로스코프를 이용하여 내부 전원단의 파형을 분석한 결과, SMPS(Switching Mode Power Supply) 출력 라인에서 허용 범위를 초과하는 고주파 리플 노이즈가 관측되었습니다. 이는 제어 보드로 공급되는 전압의 안정성을 저해하여 내부 로직 회로의 오작동을 유발하는 주된 원인으로 파악되었습니다. 또한, 주회로부의 DC-Link 평활 콘덴서를 정밀 LCR 미터로 측정했을 때, 설계 용량 대비 약 30% 이상의 정전 용량 감퇴가 확인되었습니다. 이러한 용량 저하는 부하가 급증하는 시점에서 전압 강하를 방지하지 못해 시스템 셧다운을 초래하게 됩니다. 가장 치명적인 결함은 IGBT 전력 모듈의 게이트 입력단에서 발견되었습니다. 정상적인 구동 시에는 날카로운 사각형 형태의 PWM 파형이 유지되어야 하나, 입고된 장비는 파형의 상승 및 하강 에지 부분에서 심한 왜곡과 오버슈트가 발생하고 있었습니다. 이는 게이트 드라이버 회로 내 소자의 특성 변화로 인해 스위칭 손실을 극대화하고, 최종적으로 전력 소자의 열화 및 파손을 유도할 수 있는 위험한 상태였음을 시사합니다.
[정밀 리워크]
먼저 장비 내부의 오염 물질과 냉각 팬 주변의 분진을 제거하는 정밀 세척 공정을 진행한 후, 결함이 확인된 전원단 소자들에 대한 전면적인 교체 작업을 실시하였습니다. SMPS 회로 내에서 리플 노이즈를 억제하지 못했던 출력 필터용 전해 콘덴서들을 고온 내구성이 강화된 Low-ESR 규격 부품으로 전량 교체하였습니다. 이 과정에서 전압 피드백 회로를 구성하는 포토 커플러와 정밀 저항들의 정격 수치를 대조하여 오차 범위를 벗어난 소자들을 함께 적출하였습니다. DC-Link 평활 콘덴서의 경우, 대용량 전해 액체의 증발로 인해 내부 임피던스가 상승한 상태였으므로 동일 규격의 신품으로 교체하여 에너지 저장 및 전압 안정화 성능을 복구하였습니다. 게이트 드라이버 회로의 리워크 단계에서는 미세 패턴의 단선 여부를 현미경으로 전수 검사하였으며, 스위칭 속도를 결정짓는 게이트 저항과 다이오드의 특성 저하를 확인하여 교체 조치하였습니다. 특히 IGBT 모듈의 베이스 면과 방열판 사이의 서멀 컴파운드가 경화되어 열전도율이 급격히 떨어진 것을 확인하고, 기존 잔여물을 완전히 제거한 뒤 고전도율 소재를 균일하게 도포하여 방열 효율을 극대화하였습니다. 패턴 보강이 필요한 미세 회로 구간에는 고온 납을 사용하여 냉땜 발생 가능성을 차단하였으며, 절연 코팅 처리를 통해 외부 환경에 의한 부식을 방지하는 후속 조치까지 완료하였습니다.
[정상 가동 승인]
수리가 완료된 장비의 신뢰성을 검증하기 위해 (주)엠이티 자체 보유 시뮬레이션 지그에 연결하여 단계별 기능 테스트를 수행하였습니다. 1차적으로 제어 전원만 인가한 상태에서 SMPS의 각 채널별 출력 전압(5V, 15V, 24V)을 계측한 결과, 초기 입고 시 발생했던 리플 노이즈가 완벽히 제거되어 정숙한 직류 파형이 출력됨을 확인하였습니다. 이후 주전원을 투입하여 DC-Link 전압이 목표치까지 안정적으로 충전되는 것을 모니터링하였으며, 무부하 상태에서 인버터의 출력 주파수를 가변하며 IGBT의 스위칭 파형을 재측정하였습니다. 분석 결과, 게이트 드라이버 리워크를 통해 PWM 신호의 왜곡이 사라지고 데드타임이 정확하게 확보된 깨끗한 파형이 구현되었습니다. 최종 단계로 실제 모터 부하를 모사한 부하 테스트를 실시하여, 정격 전류 범위 내에서 가감속 시 전압 변동률이 1% 미만으로 유지되는 것을 확인하였습니다. 4시간 이상의 연속 에이징 테스트를 통해 소자들의 발열 상태와 제어 로직의 안정성을 최종 점검하였으며, 모든 지표가 제조사 권장 사양을 충족함에 따라 정상 가동 승인을 내리고 출고 조치하였습니다. 본 수리를 통해 장비의 수명 연장은 물론, 현장에서의 돌발 정지 사고를 예방할 수 있는 전기적 무결성을 확보하였습니다.
