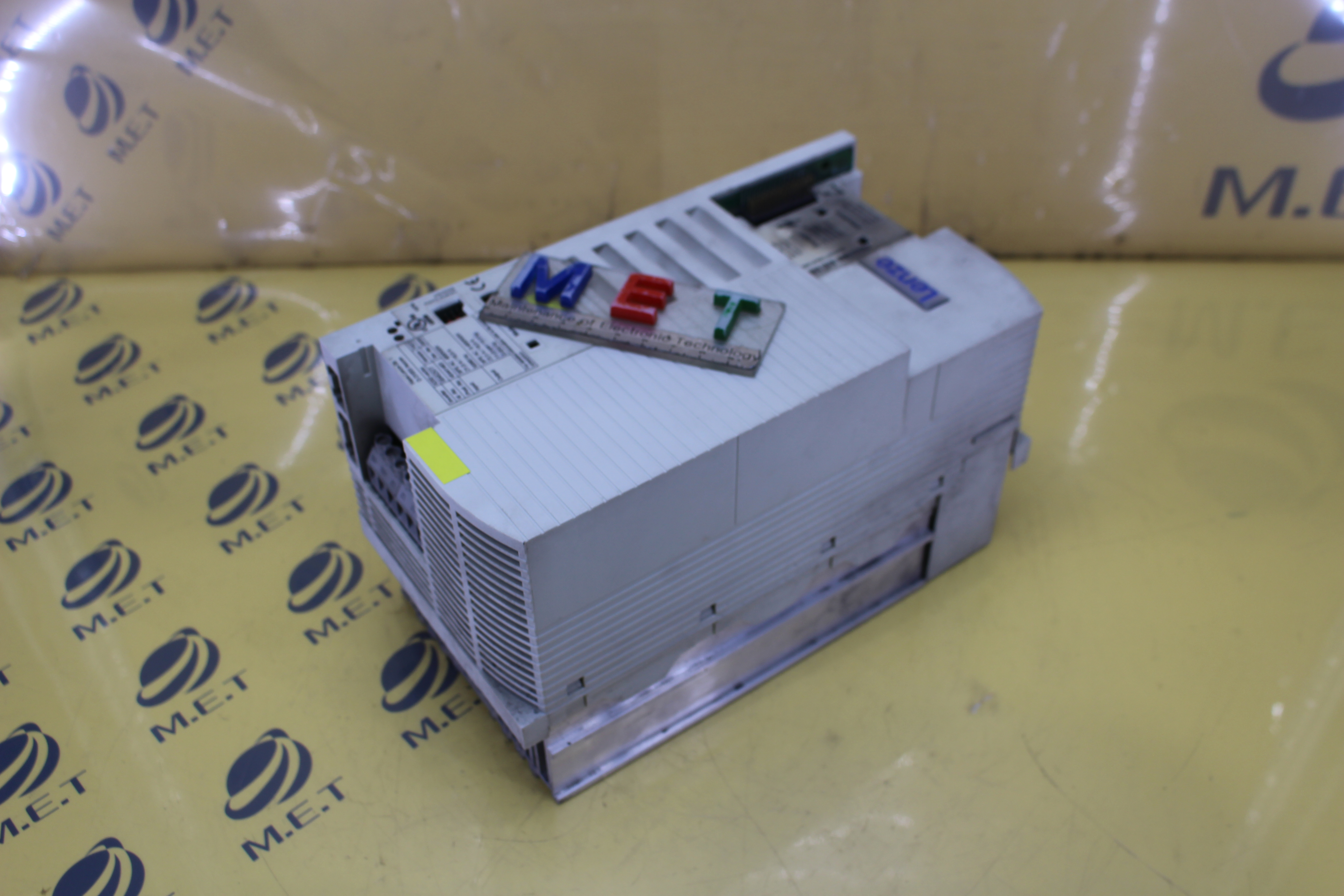

[E82EV113_4B200 수리] E82EV113_4B200 인버터/드라이브 SMPS 전원단 리플 노이즈 및 정밀 회로 오버홀 완료 | (주)엠이티

SMPS 전원 노이즈 및 DC-Link 콘덴서 노후화에 따른 출력 왜곡 수리 완료

설비 정지를 유발한 트러블 현상
현장 가동 중 돌발적인 전원 꺼짐과 간헐적인 출력 차단 증상이 발생하여 정밀 점검을 위해 입고되었습니다. 초기 진단 결과, 제어 전원을 공급하는 내부 SMPS 회로에서 기준치를 초과하는 리플 노이즈가 관측되었습니다. 이는 설비의 안정적인 제어 신호 생성을 방해하며, 장시간 가동 시 불규칙한 에러 메시지를 송출하는 주된 원인이 됩니다. 특히 생산 라인의 고부하 운전 시 전압 강하 현상이 동반되면서 인버터 내부의 보호 회로가 민감하게 작동하여 설비 전체의 가동 정지로 이어지는 긴박한 상황이었습니다. 현장에서는 리셋 후 재가동을 시도했으나 증상이 빈번해지며 결국 구동 불능 상태에 빠진 것으로 확인되었습니다.


에러 유발 블록 정밀 역추적 계측
문제의 근본 원인을 파악하기 위해 내부 회로를 분해하여 정밀 계측을 실시했습니다. 먼저 DC-Link 평활 콘덴서의 용량을 정밀 LCR 미터로 측정한 결과, 정격 대비 약 45% 이상의 용량 감퇴가 확인되었습니다. 이는 직류 전압의 맥동을 제대로 흡수하지 못해 전력 품질을 저하시키고 내부 발열을 초래하는 핵심 요인이 됩니다. 또한 오실로스코프를 이용한 IGBT 전력 모듈의 게이트 신호 분석 결과, 스위칭 파형이 비정상적으로 왜곡되어 출력단 전압 균형이 무너진 상태였습니다. 게이트 드라이버 회로 내의 소형 전해 콘덴서와 저항 소자들 역시 장시간 열화로 인해 특성이 변질되어 IGBT를 정밀하게 제어하지 못하고 불규칙한 파형을 출력하고 있음을 포착했습니다.


신호단 및 손상 회로 정밀 복원
노후화된 DC-Link 평활 콘덴서는 고온 내구성이 우수한 산업용 고사양 부품으로 전량 교체하여 전압 안정성을 근본적으로 확보했습니다. SMPS 전원단의 리플 노이즈를 억제하기 위해 스위칭 트랜스 주변의 필터링 회로를 보강하고, 절연 특성이 저하된 포토커플러와 제너 다이오드 등 불량 소자들을 교체하여 안정적인 제어 전압이 공급되도록 조치했습니다. 가장 핵심적인 조치로 게이트 드라이버 회로의 리워크 작업을 진행했습니다. 왜곡된 파형의 직접적인 원인이 되었던 드라이브 IC 주변의 수동 소자들을 정밀 납땜 공정을 통해 교체하고, 기판의 패턴 세척 및 절연 코팅을 통해 습기나 분진으로 인한 2차 사고를 방지했습니다. 이를 통해 IGBT 모듈로 전달되는 제어 신호가 깨끗한 구형파를 유지하도록 완벽히 복원했습니다.


연속 부하 운전 검증
수리 완료 후 실제 현장과 유사한 환경을 조성하여 단계별 부하 테스트를 실시했습니다. 무부하 상태에서의 기본 동작 확인 후, 정격 전류의 100%에 해당하는 가상 부하를 인가하여 모터의 전류 파형을 실시간 모니터링했습니다. 그 결과 출력 전압의 상간 평형이 정확하게 유지됨을 확인했으며, 12시간 이상의 연속 부하 운전 시에도 SMPS 전원단의 발열 수치가 안정 범위 내에 머물렀습니다. DC-Link 전압 역시 부하 변동에 관계없이 일정하게 유지되는 전압 안정성을 보여주었습니다. 최종적으로 오실로스코프 계측을 통해 스위칭 파형의 왜곡과 노이즈가 완전히 제거된 것을 검증한 후 출하 결정을 내렸습니다. 인버터의 장기적인 안정성을 위해 정기적인 내부 소모성 부품 교체와 냉각 팬 점검이 필수적임을 안내해 드렸습니다.

단종되거나 수급이 어려운 제어 기기일수록 정밀한 수명 연장 리빌드가 필수적입니다. 출고 전 24시간 실부하 에이징 테스트를 필수로 진행하며, 6개월 무상 보증과 긴급 4시간 대응 체계를 상시 가동하고 있습니다. 관련 기술 점검은 엠이티로 언제든 문의해 주시기 바랍니다.
