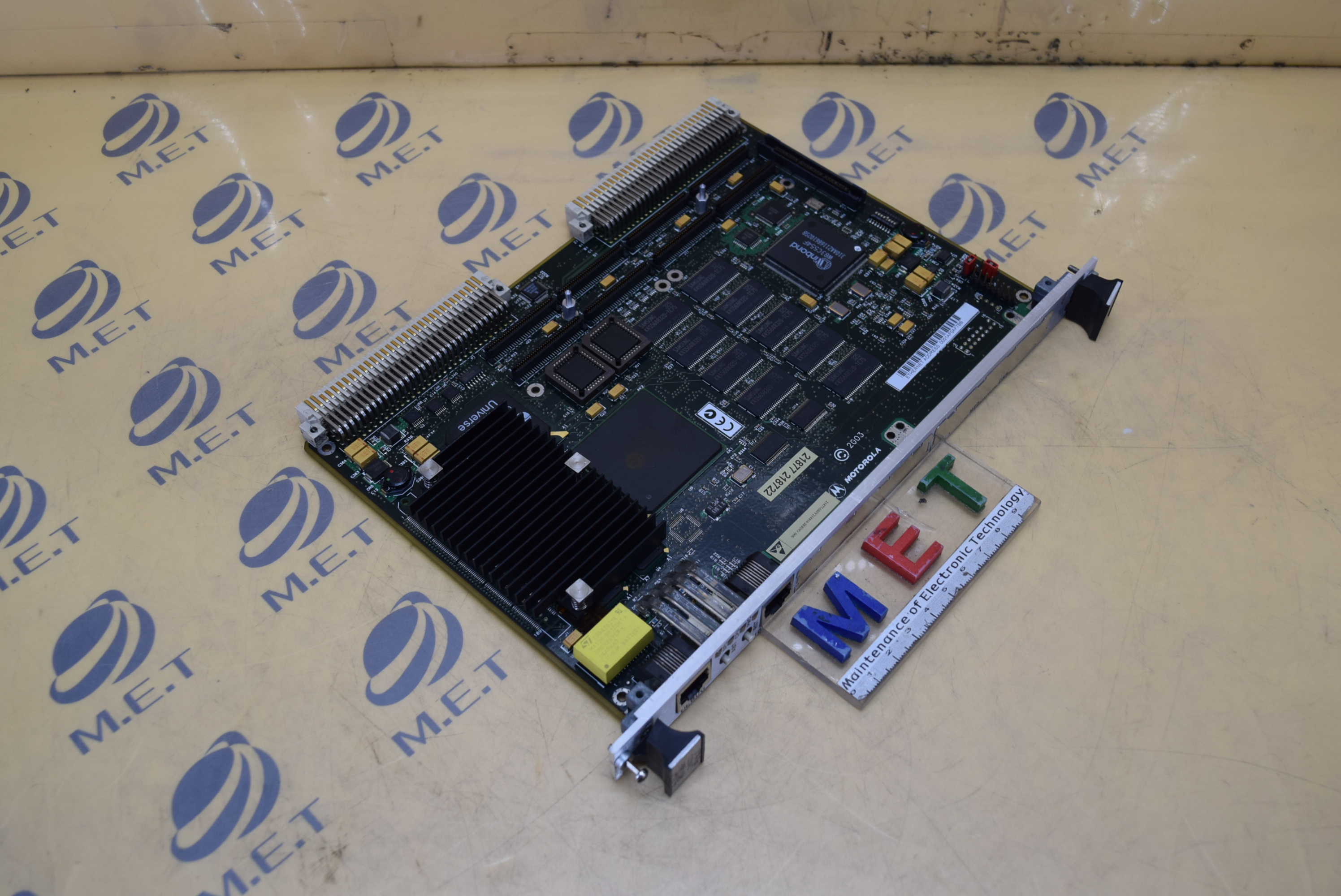

[MVME 2400 수리] MVME 2400 VME 제어 보드 VMEbus 백플레인 통신 신호 왜곡 및 정밀 회로 오버홀 완료 | (주)엠이티



VMEbus 백플레인 통신 장애 및 DC-DC 레귤레이터 불량 소자 교체 후 정상 가동 확인.

현장에서 가동 중이던 시스템의 제어 신호가 간헐적으로 끊기며 생산 라인이 전면 중단되는 사태가 발생하여 긴급 입고되었습니다. 설비 가동 중 데이터 전송 오류가 발생하며 시스템이 다운되는 현상이 반복되었으며, 이는 상위 제어기와의 통신 불능 상태로 이어져 전체 공정의 가동 정지를 초래한 것으로 확인되었습니다. 현장 엔지니어의 1차 리포트에 따르면 부팅 과정에서 타임아웃 에러가 빈번하게 발생하였고, 특정 슬롯에서의 데이터 입출력이 완전히 차단된 상태에서 장비가 멈추는 증상이 지속되었습니다. 라인 셧다운 시간이 길어짐에 따라 즉각적인 원인 파악과 복구가 절실한 상황이었습니다.


입고 직후 정밀 진단을 위해 1차 통전을 실시한 결과, VMEbus 백플레인 통신 신호의 파형이 비정상적으로 왜곡되어 전송되는 현상이 관찰되었습니다. 오실로스코프를 이용한 신호 분석 과정에서 어드레스 및 데이터 라인의 노이즈 마진이 극도로 낮아진 점이 확인되었으며, 이는 온보드에 실장된 DC-DC 전압 레귤레이터의 출력 저하에 기인한 것으로 판명되었습니다. 레귤레이터의 정격 전압이 기준치 이하로 강하되면서 로직 회로에 불안정한 전원을 공급하였고, 이로 인해 시스템 클럭의 지터 현상이 심화되어 동기화 오류가 발생한 상황이었습니다. 특히 외부 서지 또는 과전류로 추정되는 원인에 의해 통신 버퍼 IC가 물리적으로 소손되어 내부 쇼트 반응을 보이고 있음을 확인하였으며, 이로 인해 전체적인 버스 통신에 심각한 간섭이 발생하고 있었습니다.


고장의 근본 원인을 해결하기 위해 열화된 DC-DC 전압 레귤레이터를 제거하고 고정밀 사양의 신품 소자로 교체 실장 작업을 실시하였습니다. 소손된 통신 버퍼 IC 주변의 회로 패턴을 정밀 세척하고 탄화된 흔적을 제거한 후, 다층 기판의 특성을 고려하여 신호 간섭이 발생하지 않도록 패턴 복구 및 절연 보강 작업을 병행하였습니다. 시스템 클럭의 안정성을 확보하기 위해 노후된 오실레이터와 주변 적층 세라믹 콘덴서를 일괄 교체하여 클럭 지터 수치를 정상 범위 내로 복원하였습니다. 납땜 부위의 냉납 여부를 전수 검사하고 플럭스 잔여물을 완벽히 제거하여 향후 발생할 수 있는 부식 및 오작동 가능성을 원천 차단하였습니다. 회로 내 임피던스 매칭을 재점검하여 신호 전송 효율을 극대화하는 조치를 완료하였습니다.


수리 완료 후 실제 현장 환경을 모의 구현한 고속 전용 지그에 해당 MVME 2400 보드를 장착하여 최종 검증 과정을 거쳤습니다. VMEbus의 각 어드레스 라인과 데이터 버스에 대한 풀 로드 테스트를 수행하여 신호의 왜곡 없이 안정적인 데이터 전송이 이루어짐을 확인하였습니다. 장시간 가동 시에도 DC-DC 레귤레이터의 발열 상태와 출력 전압이 일정하게 유지되는 것을 데이터 로거를 통해 정밀 측정하였으며, 시스템 클럭의 주파수 편차가 허용 오차 범위 이내에서 지극히 안정적으로 유지됨을 최종 검증하였습니다. 모든 입출력 포트의 통신 정상 여부와 인터럽트 처리 속도가 제조사 규격에 부합함을 확인한 후, 생산 라인의 조속한 정상화를 위해 긴급 출고 조치하였습니다. 정밀 점검 결과 모든 기능이 정상 수치로 복구되었음을 확인하였습니다.

단종되거나 수급이 어려운 제어 기기일수록 정밀한 수명 연장 리빌드가 필수적입니다. 출고 전 24시간 실부하 에이징 테스트를 필수로 진행하며, 6개월 무상 보증과 긴급 4시간 대응 체계를 상시 가동하고 있습니다. 관련 기술 점검은 엠이티로 언제든 문의해 주시기 바랍니다.
