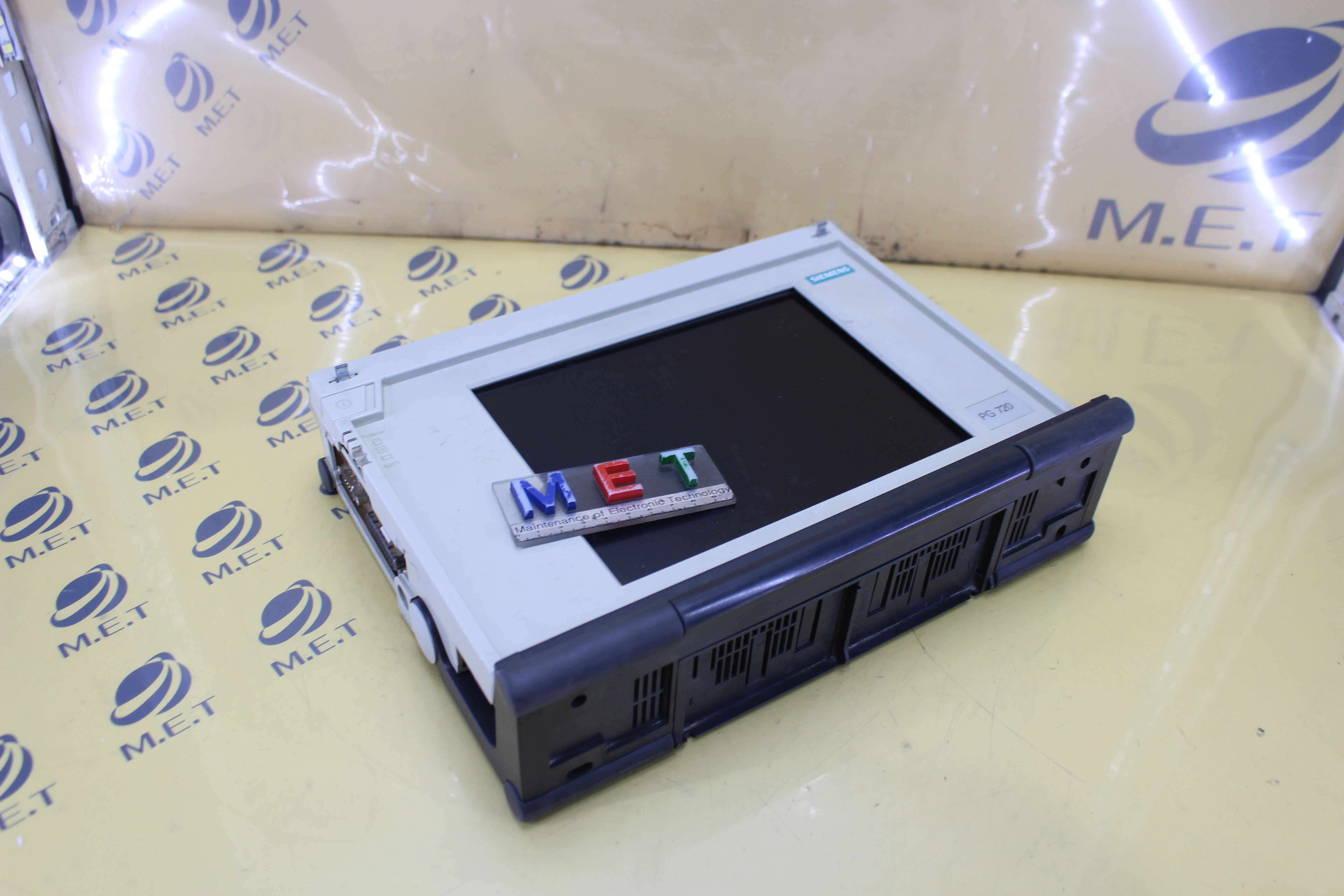

[6ES7720-0AB00-0YA0 수리] [긴급 점검] 6ES7720-0AB00-0YA0 산업용 PC 온보드 ATX/DC-DC 전원부 레귤레이터 리플 및 정밀 회로 오버홀 완료 복구 내역 | (주)엠이티



부팅 지연 및 전원부 리플 노이즈 제거와 BGA 칩셋 리워크를 통한 정상 가동 복구

현장에서 장비의 전원 버튼을 눌러도 화면이 출력되지 않거나, 간헐적으로 BIOS 로고에서 멈추는 프리징 현상이 발생하여 긴급 입고되었습니다. 현장 운용 담당자에 따르면 초기에는 부팅 시간이 평소보다 길어지는 증상이 나타나다가, 점차 운영체제 진입 과정에서 블루스크린이 발생하거나 CFast 슬롯에 장착된 스토리지를 인식하지 못하는 빈도가 높아졌다고 합니다. 이러한 증상은 산업용 PC에서 흔히 발생하는 전형적인 전원 무결성 훼손과 데이터 버스의 신호 간섭 문제로 판단되었습니다. 현장 가동 중단 시간을 최소화하기 위해 즉시 1차 정밀 진단에 착수하였으며, 외부 전원 어댑터의 출력 전압은 정상이었으나 내부 메인보드로 유입된 이후의 전력 분배 계통에서 심각한 전압 변동이 관찰되었습니다.

내부 정밀 분해 계측 및 원인 분석

입고된 산업용 PC의 하우징을 분해하여 메인보드의 각 노드별 전압을 오실로스코프로 정밀 계측한 결과, 온보드 구성된 ATX 및 DC-DC 전원부 레귤레이터 회로에서 허용 범위를 초과하는 리플 노이즈가 검출되었습니다. 특히 CPU와 PCH(Platform Controller Hub)에 전력을 공급하는 페이즈 라인의 평활용 커패시터들이 고온 환경에서의 장기 사용으로 인해 용량 감퇴 현상을 보이고 있었습니다. 이로 인해 불규칙한 전압 공급이 이어졌고, 이는 결국 시스템의 뇌 역할을 하는 PCH 칩셋과 CPU의 BGA 패키징 부위에 열팽창과 수축에 의한 냉납 현상을 유발한 것으로 분석되었습니다.

또한, BIOS 부팅 프리징의 원인을 파악하기 위해 SPI 플래시 메모리의 데이터를 추출하여 분석한 결과, 전원 불안정 시점에 발생한 쓰기 오류로 인해 일부 체크섬 데이터가 손상된 것을 확인하였습니다. CFast 및 SATA 스토리지 인터페이스의 인식 불량 역시 단순한 커넥터 접촉 불량이 아니라, 고속 데이터 전송을 담당하는 차동 신호 라인 인근의 필터 소자들이 리플 노이즈의 영향으로 제 기능을 하지 못해 신호 왜곡(Signal Integrity)이 발생한 것이 근본적인 원인이었습니다. 산업 환경 특유의 미세 진동과 분진, 그리고 밀폐된 제어반 내부의 고온이 복합적으로 작용하여 납땜 부위의 미세 균열을 가속화시킨 상태였습니다.

핵심 부품 교체 및 전면 오버홀

분석된 데이터를 바탕으로 가장 먼저 노후화된 전원부 레귤레이터 주변의 탄탈 및 전해 커패시터들을 고사양의 저임피던스 부품으로 전량 교체하였습니다. 리플 노이즈를 억제함으로써 보드 전체에 깨끗한 직류 전원을 공급할 수 있는 환경을 재구축한 것입니다. 이후 냉납 현상이 확인된 CPU와 PCH 칩셋에 대해서는 전문 BGA 리워크 장비를 사용하여 정밀한 온도 프로파일에 따라 리플로우 공정을 진행하였습니다. 이 과정에서 산화된 솔더 볼의 활성화를 돕기 위해 고성능 플럭스를 도포하고, 칩셋 하단부의 접합 강도를 신품 수준으로 회복시켰습니다.

손상된 BIOS 펌웨어는 제조사 표준 바이너리 데이터를 기반으로 재프로그래밍하여 부팅 시퀀스의 안정성을 확보하였습니다. 스토리지 인터페이스 회로의 경우, 신호 간섭을 최소화하기 위해 라인 주변의 칩 비드와 종단 저항을 점검하고 특성 수치가 변한 소자들을 교체하였습니다. 특히 CFast 슬롯의 핀 장력을 조정하고 세척액을 이용해 산화막을 완전히 제거하여 데이터 전송 시 발생할 수 있는 오차를 차단하였습니다. 모든 회로 수리 공정 이후에는 메인보드 전면에 절연 코팅 처리를 보강하여 습기나 분진으로부터 회로를 보호할 수 있도록 조치하였습니다.

부하 검증 및 출고 보고

수리가 완료된 장비는 실제 현장과 유사한 환경을 조성하여 48시간 이상의 연속 부하 테스트(Burn-in Test)를 실시하였습니다. CPU 점유율을 최대로 높인 상태에서도 전원부의 발열과 전압 변동 폭이 안정적인 수치 내에서 유지됨을 확인하였으며, 수차례의 재부팅 시험을 통해 BIOS 프리징 현상이 완전히 해결되었음을 검증하였습니다. SATA 및 CFast 인터페이스를 통한 데이터 읽기/쓰기 속도 측정에서도 표준 규격에 부합하는 성능이 도출되었으며, 이전과 같은 인식 단절 현상은 더 이상 발생하지 않았습니다.

최종적으로 장비 내부의 냉각 팬 점검 및 써멀 구리스 재도포를 통해 방열 효율을 극대화한 후 조립을 완료하였습니다. (주)엠이티는 이번 수리를 통해 산업용 PC의 고질적인 문제인 전원부 노이즈와 BGA 냉납 문제를 근본적으로 해결하였으며, 향후 동일 증상 재발 방지를 위한 정기적인 분진 제거 및 전원 환경 점검의 중요성을 고객사에 안내해 드렸습니다. 모든 기능이 정상적으로 복구된 장비는 안전하게 포장되어 현장으로 출고되었습니다. 엠이티의 수석 엔지니어로서 이번 사례와 같이 정밀 계측과 구조적 원인 분석을 병행하는 것이 설비의 수명을 연장하는 가장 확실한 방법임을 다시 한번 강조합니다.

(주)엠이티는 2002년 설립 이래 축적된 산업 하드웨어 기술력을 바탕으로 회로 단위 오버홀을 제공합니다. 자체 특허 부하 테스트 지그를 통해 현장 부하 환경에서 엄격한 무결성 검증을 마친 뒤 출고하며, 6개월 품질보증 및 수리 불가 시 비용을 받지 않는 No Fix No Fee 정책을 준수합니다.
