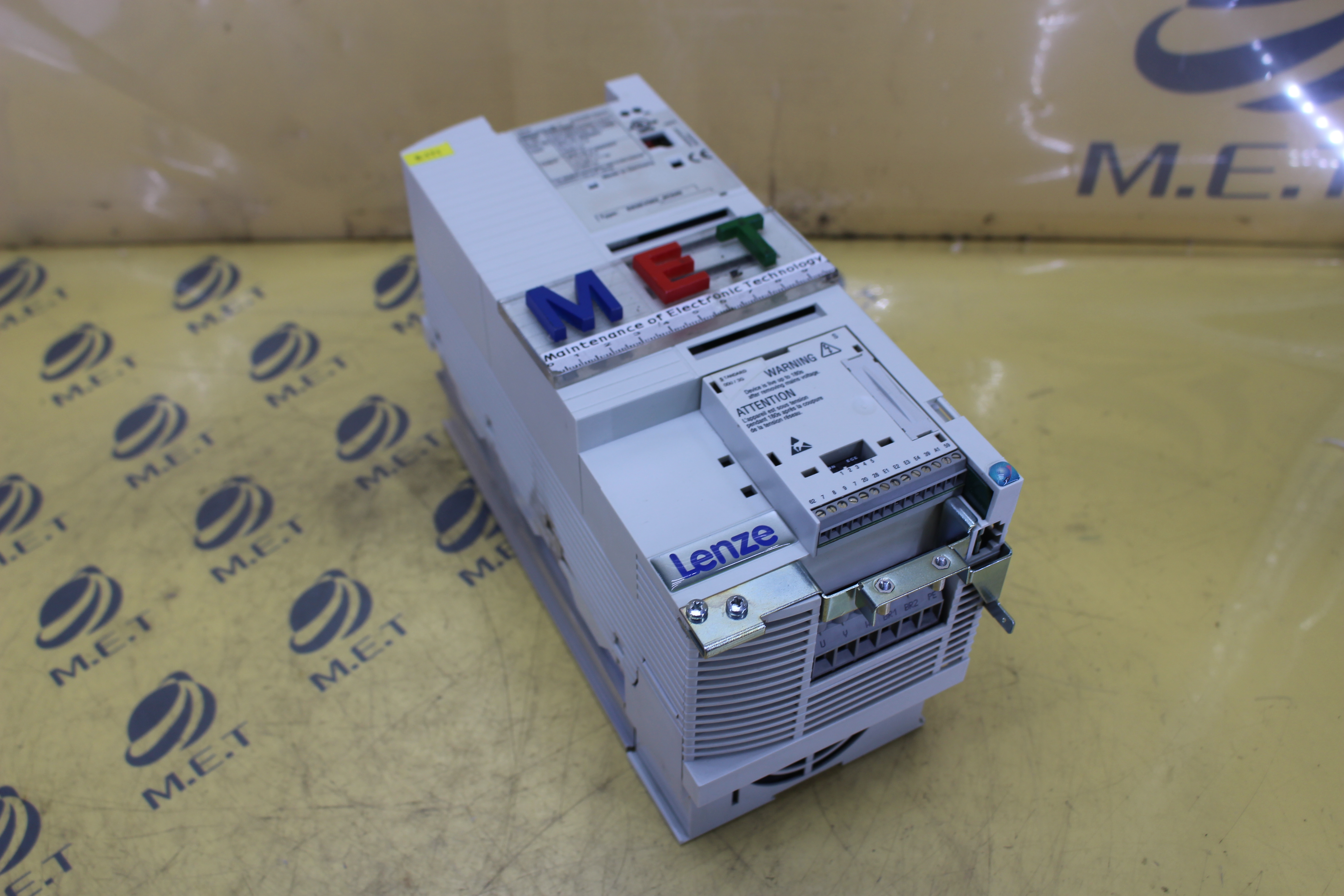

[E82EV302_4C040 수리] E82EV302_4C040 인버터/드라이브 수리: SMPS 전원단 리플 노이즈 및 정밀 회로 오버홀 완료 출고 리포트 | (주)엠이티

인버터 전원 공급 불안정 및 출력 파형 왜곡에 따른 전력 모듈 및 게이트 드라이브 회로 정밀 수리 완료


현장 가동 중 갑작스러운 전원 꺼짐 현상과 모터의 이상 진동이 발생하며 설비가 멈추는 상황이 빈번해져 정밀 점검을 위해 입고되었습니다. 생산 라인에서는 가동 초기에는 문제가 없다가 장비 내부 온도가 상승하는 오후 시간대에 집중적으로 저전압 알람이나 과전류 오류가 발생하여 공정 효율이 급격히 저하된 상태였습니다. 특히 부하가 급격히 변동하는 구간에서 제어 응답성이 떨어지며 시스템 전체의 동기화가 깨지는 등 긴박한 조치가 필요한 현장 트러블 상황이었습니다. 보전팀에서는 자체적인 리셋으로 대응했으나 증상이 악화되어 결국 장비가 완전히 기동하지 않는 상태에 이르러 엠이티로 긴급 이송되었습니다.


Q1. 입고 당시 주요 증상과 현장 반응은?
입고된 장비는 전원 인가 시 초기 부팅 단계에서 멈추거나, 운 좋게 기동되더라도 모터 출력단에서 불규칙한 노이즈가 발생하는 상태였습니다. 현장 작업자들의 증언에 따르면 인버터 내부에서 미세한 고주파 비음이 들린 직후 에러 코드가 발생하며 가동이 중단되는 패턴이 반복되었습니다. 이는 전력 변환 장치에서 흔히 발생하는 전원 공급 계통의 불안정성과 출력 소자의 스위칭 불량의 전형적인 징후였습니다. 설비 관리자들은 단순한 설정 오류나 외부 전력의 문제로 의심하기도 했으나, 내부 회로의 노후화로 인한 하드웨어적 결함이 의심되는 상황에서 정밀 진단이 불가피했습니다.


Q2. 정밀 분해 결과 드러난 내부 회로의 진짜 원인은?
제품을 분해하여 각 회로 블록별로 정밀 측정을 실시한 결과, 가장 먼저 SMPS(Switching Mode Power Supply) 전원단의 리플 노이즈가 허용 범위를 크게 초과하고 있음을 확인했습니다. 내부 제어 전원을 생성하는 이 회로에서 깨끗한 직류 전원을 공급하지 못하자 제어 MCU와 게이트 드라이버 회로가 오작동을 일으킨 것입니다. 또한, 인버터의 심장부라고 할 수 있는 DC-Link 평활 콘덴서의 용량을 측정한 결과, 장기간의 고온 노출로 인해 전해액이 마르면서 초기 설계 용량 대비 약 40% 이상 감퇴한 상태였습니다. 이로 인해 전압 평활 능력이 상실되어 부하가 걸릴 때마다 전압이 급격히 출렁이는 현상이 발생했습니다. 결정적으로 IGBT 전력 모듈의 게이트 신호를 오실로스코프로 관측했을 때, 스위칭 파형의 상승 및 하강 시간이 지연되거나 왜곡되는 현상이 발견되었습니다. 이는 게이트 드라이버 회로 내의 수동 소자 특성 변화와 패턴 부식으로 인해 출력 소자를 정확한 시점에 온/오프 시키지 못하고 있음을 의미했습니다.


Q3. 엠이티만의 차별화된 오버홀 솔루션은?
먼저 노이즈의 근원지인 SMPS 회로의 모든 노후 전해 콘덴서를 고온 내구성이 뛰어난 고품질 부품으로 교체하고, 스위칭 IC와 주변 회로의 임피던스를 정상화했습니다. DC-Link 평활 콘덴서 역시 기존보다 내열 등급이 높은 산업용 대용량 부품으로 전량 교체하여 전압 안정성을 확보했습니다. 가장 난이도가 높았던 게이트 드라이버 회로의 경우, 단순히 부품을 교체하는 것에 그치지 않고 패턴의 미세 단선이나 부식을 제거하는 Rework 작업을 병행했습니다. 왜곡된 스위칭 파형을 바로잡기 위해 게이트 저항과 다이오드의 특성을 매칭하였으며, IGBT 모듈과의 신호 전달 경로를 최적화하여 스위칭 손실을 최소화했습니다. 또한, 냉각 팬의 풍량 저하가 부품 열화의 원인이었음을 파악하고 고성능 베어링이 채택된 팬으로 교체하였으며, 방열판과 전력 모듈 사이의 서멀 그리스를 고전도성 제품으로 재도포하여 방열 효율을 극대화하는 오버홀을 진행했습니다.


Q4. 재발 방지를 위한 최종 테스트와 출고 상태는?
수리가 완료된 후에는 단계별 부하 테스트를 통해 장비의 안정성을 검증했습니다. 무부하 상태에서 3상 출력 전압의 균형을 확인한 뒤, 실제 정격 부하를 인가하여 장시간 가동하며 온도 변화와 파형의 안정성을 모니터링했습니다. 오실로스코프 측정 결과, 수리 전 왜곡되었던 IGBT 스위칭 파형이 깨끗한 사각형 파를 그리며 정확하게 출력되는 것을 확인하였으며 DC-Link 전압 역시 부하 변동에 관계없이 일정하게 유지되었습니다. 또한, 제어 회로 내부의 리플 노이즈가 제거되어 오작동의 소지가 완전히 사라졌음을 최종적으로 판정했습니다. 출고 전 장비 내부의 분진을 완전히 제거하고 코팅 처리를 통해 습기나 먼지로부터 회로를 보호할 수 있도록 조치했습니다. 이제 해당 인버터는 신품에 가까운 성능을 회복하였으며, 정기적인 필터 청소와 냉각 성능 점검만 병행된다면 향후 수년간은 현장에서 안정적인 구동이 가능할 것으로 확신합니다. 모든 점검 기록과 파형 분석 데이터는 고객사로 전달되어 향후 유지보수의 기초 자료로 활용될 수 있도록 조치하며 수리 공정을 마무리했습니다.

(주)엠이티는 2002년 설립 이래 축적된 산업 하드웨어 기술력을 바탕으로 회로 단위 오버홀을 제공합니다. 자체 특허 부하 테스트 지그를 통해 현장 부하 환경에서 엄격한 무결성 검증을 마친 뒤 출고하며, 6개월 품질보증 및 수리 불가 시 비용을 받지 않는 No Fix No Fee 정책을 준수합니다.
