[AC2-10-1110848 수리] AC2-10-1110848 입고 진단: A/D 변환 회로 오차 및 정밀 회로 오버홀 완료 및 부하 테스트 통과 | (주)엠이티

센서 입력 데이터 처리 오차 및 릴레이 출력 접점 소손 복구 완료

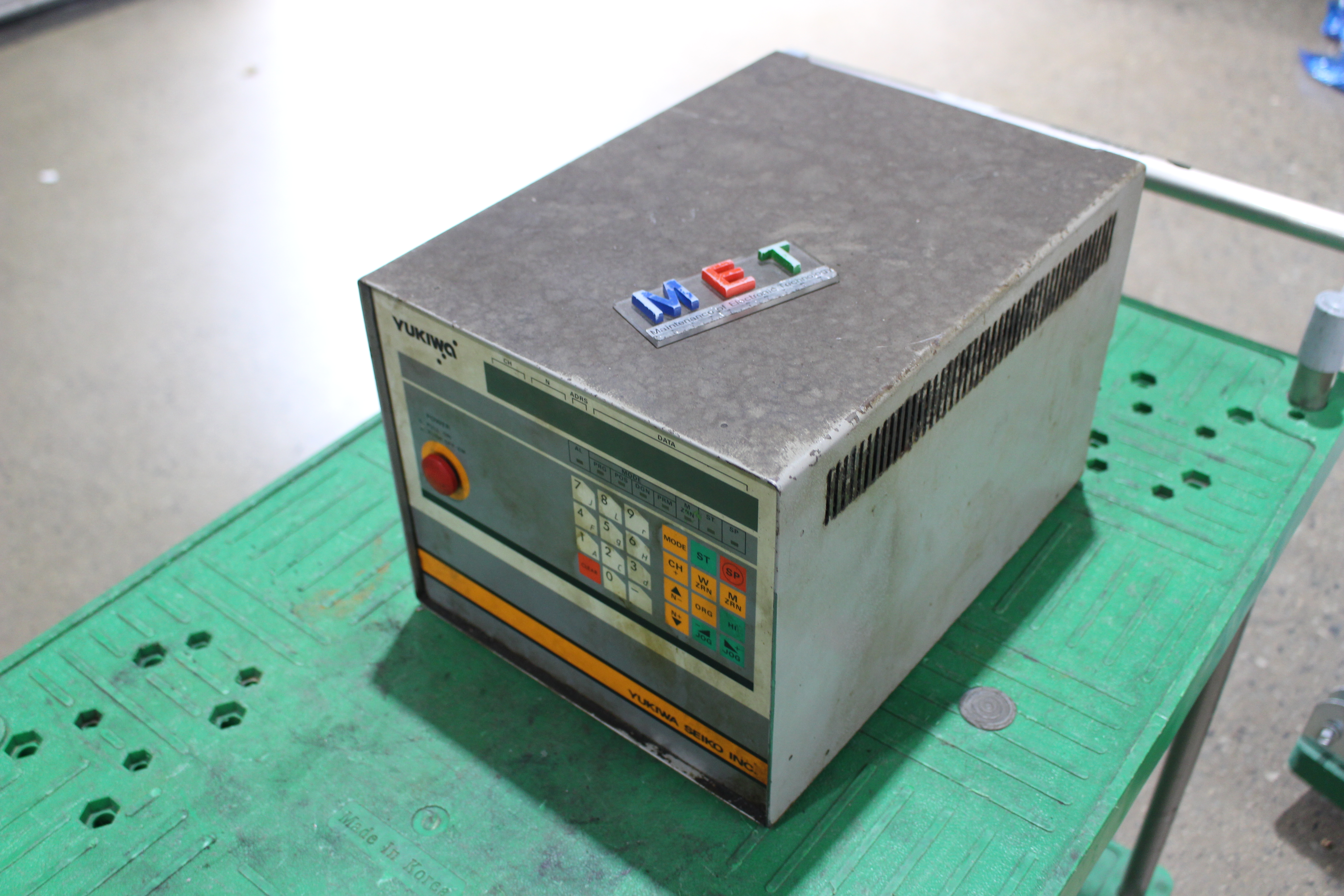

현장에서 센서로부터 전달되는 아날로그 신호가 실제 물리량과 큰 편차를 보이며 공정 제어에 오작동이 발생한다는 보고와 함께 장비가 입고되었습니다. 초기 전원 인가 시 내부 스위칭 전원 공급 장치에서 발생하는 고주파 노이즈가 로직 회로 전반에 영향을 미치고 있음을 오실로스코프로 확인하였습니다. 특히 A/D 변환 회로의 레퍼런스 전압이 불안정하게 흔들리면서 디지털 변환값이 수시로 튀는 현상이 관찰되었습니다. 센서 신호를 증폭하고 필터링하는 전단부의 OP-AMP 소자들을 열화상 카메라로 측정해 본 결과, 특정 채널의 소자에서 비정상적인 발열이 감지되었습니다. 이는 장기간 고온 환경에서 사용됨에 따라 내부 반도체 접합부가 열화되어 오프셋 전압이 허용 범위를 벗어난 것으로 판단되었습니다. 또한 최종 출력 단의 릴레이는 동작 신호가 인가됨에도 불구하고 접점 저항이 수 옴 이상으로 높게 측정되어 부하 측에 정상적인 전류를 전달하지 못하는 상태였습니다.


[입고 상태 점검]
정밀 계측기를 통해 각 입력 포트에 표준 전압을 인가한 결과, 실제 입력값 대비 약 15퍼센트 이상의 측정 오차가 발생하고 있음을 실측하였습니다. AC2-10-1110848 컨트롤러 내부의 A/D 컨버터 회로 전원 핀에 인입되는 리플 전압은 200mVpp를 상회하여 데이터 샘플링의 안정성을 크게 저해하고 있었습니다. 노이즈의 근원지를 추적한 결과, 전원 평활용 전해 콘덴서의 전해액 누설로 인한 용량 감소와 ESR 값의 상승이 주요 원인으로 파악되었습니다. 센서 입력단의 OP-AMP는 이득값이 설계치와 다르게 나타나 신호 왜곡을 유발하고 있었으며, 릴레이 접점 부위는 반복적인 아크 발생으로 인해 까맣게 소손되어 도통 상태가 불량한 것이 확인되었습니다. 기판 배면의 패턴 일부는 열화로 인해 변색되었으며, 미세한 크랙이 발생하여 간헐적인 접촉 불량을 야기하고 있었습니다.


[오버홀 프로세스]
문제가 확인된 A/D 변환 회로 주변의 노후된 수동 소자들을 전량 제거하고 고정밀 저항과 저노이즈 캐패시터로 교체 작업을 진행하였습니다. 열화가 진행된 센서 입력단의 OP-AMP 소자들은 동일 규격의 산업용 고신뢰성 부품으로 적출 및 교체하였으며, 납땜 부위의 냉납을 방지하기 위해 고온 무연납을 사용하여 재솔더링 처리를 완료하였습니다. 소손된 릴레이는 기존 부품보다 내구성이 강화된 밀폐형 타입으로 교환하여 외부 분진에 의한 접점 오염을 원천적으로 차단하였습니다. 전원부의 리플 노이즈를 억제하기 위해 전해 콘덴서를 고온 내구성 부품으로 업그레이드하였고, 패턴 크랙이 발견된 부위는 전도성 와이어를 이용해 보강한 뒤 절연 코팅제를 도포하여 부식을 방지하였습니다. 기판 전체에 대한 초음파 세척을 통해 잔류 플럭스와 이물질을 완벽히 제거하여 절연 성능을 회복시켰습니다.


[복구 후 측정치]
수리 완료 후 표준 신호 발생기를 사용하여 4-20mA 및 0-10V 입력을 인가하며 데이터 변환 정확도를 재측정하였습니다. 측정 결과, A/D 변환 오차는 0.1퍼센트 이내의 정밀한 범위로 복구되었으며 오실로스코프상에서 확인되던 전원 리플 노이즈는 20mVpp 이하로 대폭 감소하여 매우 깨끗한 파형을 유지하였습니다. 교체된 릴레이의 접점 저항은 0.05옴 이하의 정상 수치로 회복되어 부하 구동 시 전압 강하 현상이 사라진 것을 확인하였습니다. 장시간의 에이징 테스트를 통해 각 소자의 발열 상태를 재점검한 결과, 모든 회로가 설계 온도 범위 내에서 안정적으로 동작함을 검증하였습니다. 센서 입력값에 따른 로직 연산과 출력 시퀀스가 현장 설정값과 일치하게 작동하는 것을 최종적으로 확인하였습니다.


[품질 보증 승인]
수리된 산업용 컨트롤러는 당사의 엄격한 출하 검사 기준을 통과하였습니다. 모든 입출력 포트의 기능 점검과 내전압 시험을 마친 후, 외부 충격 및 정전기로부터 장비를 보호하기 위해 제전 비닐과 완충재를 이용한 2중 패킹을 실시하였습니다. 수리 이력과 교체 부품 리스트를 전산 시스템에 등록하여 향후 유지보수를 위한 추적 관리 체계를 구축하였습니다. 최종적으로 엔지니어의 육안 검사 및 동작 테스트 리포트를 첨부하여 고객사로의 출고를 승인하였습니다. 본 장비는 이제 현장의 가혹한 환경에서도 장기간 안정적인 제어 성능을 발휘할 수 있는 상태로 복원되었음을 보증합니다. 엠이티의 숙련된 기술력으로 정밀 오버홀을 완료하여 신품에 준하는 신뢰성을 확보하였습니다.
