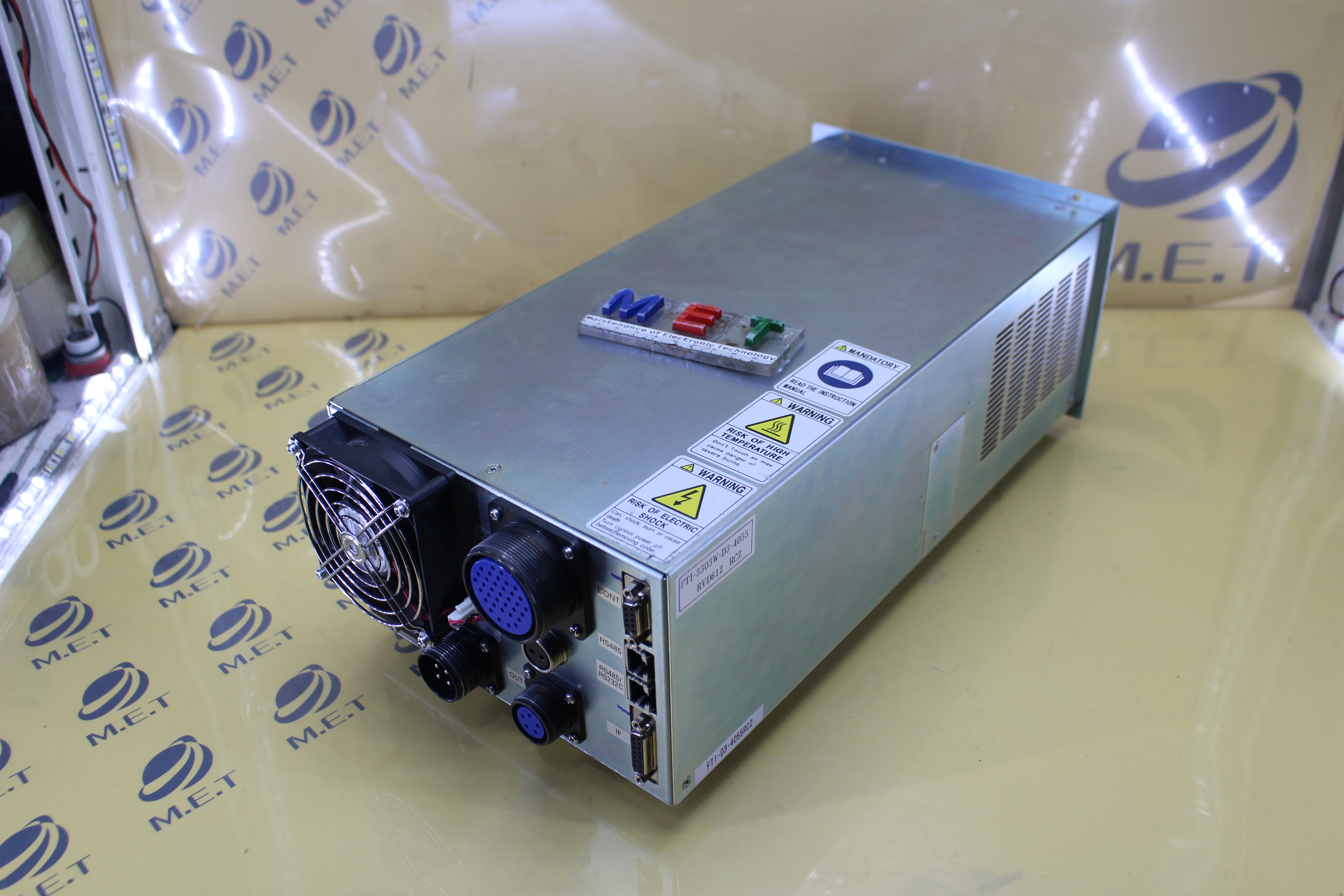

[FTI-3303W-D3-4055 수리] [긴급 점검] ULVAC 산업용 컨트롤러 A/D 변환 회로 오차 및 정밀 회로 오버홀 완료 복구 내역 | (주)엠이티
산업용 컨트롤러 데이터 입력 오차 보정 및 전원 노이즈 필터링 회로 리워크 완료
[현장 입고 상황]
생산 라인 가동 중 센서 측정값의 간헐적 튀는 현상과 함께 설정치 대비 실제 출력값의 오차가 허용 범위를 초과하여 공정 정밀도가 급격히 저하된 상태로 긴급 입고되었습니다. 현장 엔지니어의 보고에 따르면 장비가 가동된 지 일정 시간이 지나면 데이터 드리프트 현상이 더욱 심화되는 양상을 보였으며, 이는 내부 회로의 열화가 진행되고 있음을 시사하는 전형적인 징후였습니다. 입고 즉시 정밀 계측기를 투입하여 내부 전원 라인과 신호 입력단을 분석한 결과, 5V 및 12V 로직 전원부에서 허용 기준치를 상회하는 고주파 리플 노이즈가 관찰되었습니다. 특히 아날로그 신호를 디지털로 변환하는 A/D 변환 회로의 레퍼런스 전압이 불안정하게 흔들리며 데이터 비트의 최하위 비트(LSB)가 불규칙하게 변동하는 것을 확인하였습니다. 오실로스코프를 통해 포착된 파형은 단순한 전압 강하가 아니라 스위칭 전원 공급 장치에서 유입되는 서지성 노이즈가 필터링되지 못한 채 제어 회로 전반에 영향을 미치고 있는 형국이었습니다. 또한 외부 센서로부터 유입되는 4-20mA 전류 신호가 전압 신호로 변환되는 과정에서 임피던스 불일치로 인한 신호 왜곡이 발생하고 있었으며, 이는 컨트롤러가 현장의 물리량을 정확하게 인지하지 못하게 만드는 결정적인 원인으로 작용하고 있었습니다.
[정밀 리워크]
먼저 데이터 오차의 근본 원인인 센서 입력단의 OP-AMP 소자를 집중적으로 점검하였습니다. 해당 소자는 장시간 고온 환경에 노출되어 패키지 내부의 물리적 특성이 변하는 열화 현상이 진행되었으며, 이로 인해 입력 오프셋 전압이 설계치보다 수십 배 높게 측정되었습니다. 이를 해결하기 위해 기존 소자를 제거하고 저잡음, 저드리프트 특성을 가진 고정밀 연산 증폭기로 교체 실장하였습니다. 이 과정에서 미세 패턴의 손상을 방지하기 위해 전문 리워크 장비를 사용하여 납땜 부위의 산화물을 완벽히 제거하고 고신뢰성 무연납을 적용하여 전기적 전도성을 극대화하였습니다. 이어지는 전원 노이즈 문제 해결을 위해 전원 입력단의 평활용 전해 콘덴서와 바이패스 세라믹 콘덴서를 전량 교체하였습니다. 용량이 감퇴한 콘덴서들은 고주파 노이즈를 효과적으로 차단하지 못하고 있었기에, 내열 온도가 높고 등가 직렬 저항(ESR)이 낮은 산업용 등급의 부품을 선별하여 적용하였습니다. 특히 A/D 변환 회로 주변의 전원 필터링 회로를 보강하여 기준 전압의 안정도를 0.01% 이내로 확보하였습니다. 또한 출력 접점을 담당하는 릴레이의 경우, 반복적인 개폐 동작으로 인해 접점 부위에 탄화물이 고착되어 접점 저항이 비정상적으로 높아진 상태였습니다. 이를 방치할 경우 접점 융착이나 신호 전달 불능 상태에 빠질 위험이 컸기에, 고내구성 릴레이로 교체하고 아크 억제용 스너버 회로를 점검하여 향후 발생할 수 있는 소손 가능성을 원천적으로 차단하였습니다. PCB 기판 전반에 걸쳐 발생한 미세한 냉납 현상과 패턴 부식 가능성이 있는 부위는 정밀 세척 후 절연 코팅 처리를 통해 외부 환경으로부터 회로를 보호할 수 있도록 조치하였습니다.
[정상 가동 승인]
모든 소자 단위의 수리와 회로 보강이 완료된 후, (주)엠이티 자체 제작 시뮬레이션 지그를 활용하여 최종 검증 단계에 착수하였습니다. 실제 현장과 동일한 환경을 구현하기 위해 0~10V 전압 입력과 4~20mA 전류 입력을 단계별로 인가하며 컨트롤러의 연산 결과값을 모니터링하였습니다. 수리 전 발생했던 데이터 드리프트 현상은 완벽히 사라졌으며, 전 구간에 걸쳐 선형적인 데이터 변환 특성을 나타내는 것을 확인하였습니다. 특히 장시간 전원을 인가하여 소자의 온도가 상승한 상태에서도 출력값의 변동이 발생하지 않는 열적 안정성을 확보하였습니다. 전원 라인의 노이즈 레벨 역시 수리 전 대비 90% 이상 감소하여 깨끗한 DC 파형이 유지됨을 계측기를 통해 증명하였습니다. 릴레이 접점의 동작 속도와 신호 전달 효율 또한 제조사 사양을 상회하는 수준으로 복구되었으며, 각 입출력 포트의 무결성 테스트를 통과하였습니다. 최종적으로 24시간 연속 가동 부하 테스트를 통해 시스템의 신뢰성을 재확인하였고, 어떠한 논리적 오류나 물리적 발열 문제도 발견되지 않았기에 정상 가동 승인을 내리고 출고를 결정하였습니다. 이번 수리를 통해 해당 산업용 컨트롤러는 신품에 준하는 성능을 회복하였으며, 향후 생산 현장에서의 안정적인 공정 제어를 수행할 준비를 마쳤습니다.
