BYSTRONIC DCM815 - U2 방전 경로 문제 해결 사례

1. 제품정보

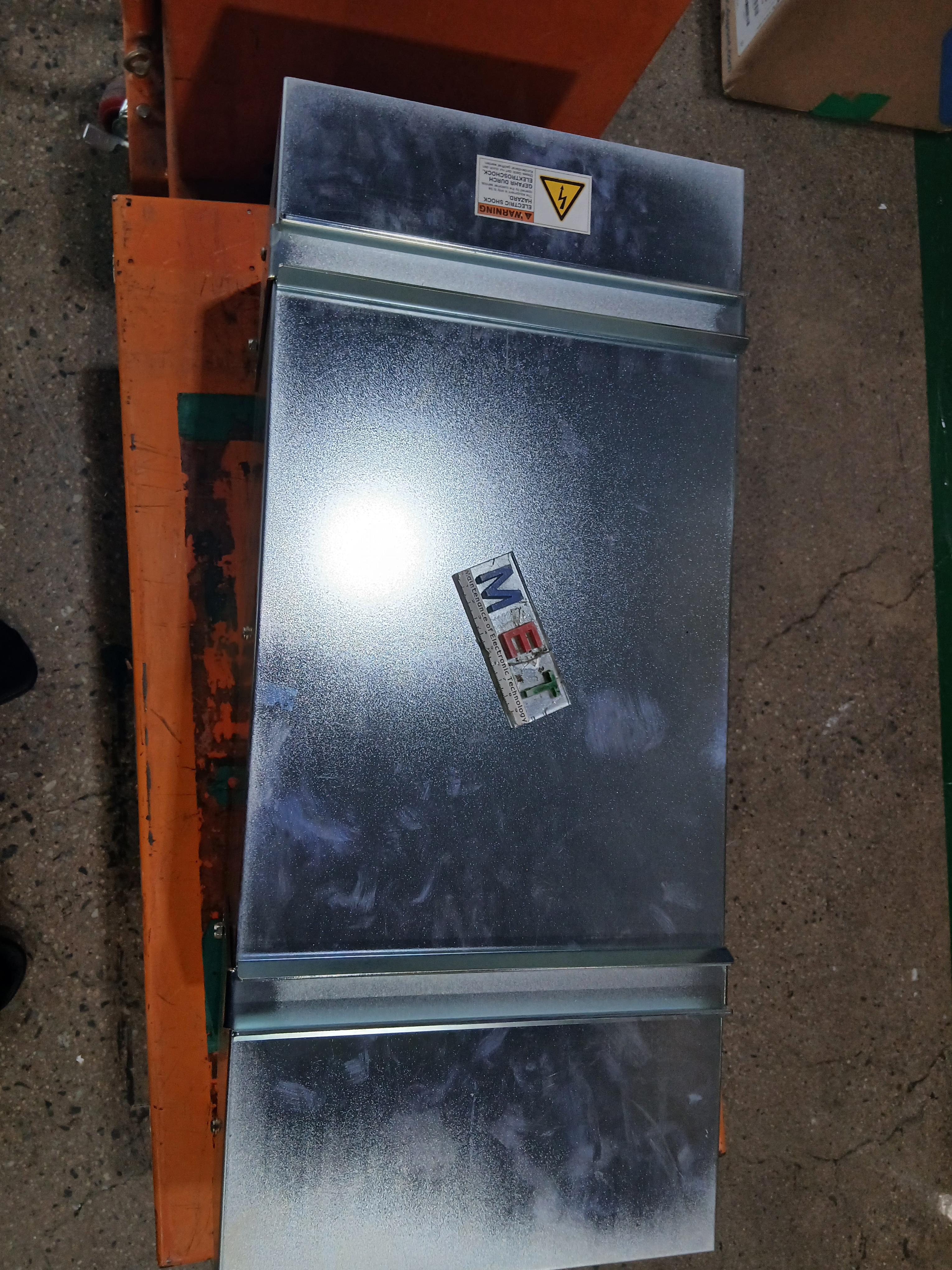

본 제품은 BYSTRONIC의 Supply-UNIT DCM815로, 자동화 장비의 전원 공급을 담당하는 중요한 부품입니다. 이 장비는 U2와 U3의 두 개의 파워 서플라이 유닛으로 구성되어 있으며, 안정적인 전원 공급을 통해 설비의 원활한 가동을 지원합니다. 본 제품은 노후화 및 현장 환경에 따라 고장이 발생할 수 있는 특성을 지니고 있습니다.



2. 증상

고객은 설비에서 "U2 방전 경로 1에 도달하지 못함"이라는 에러 메시지를 경험하였습니다. 이 문제는 U2와 U3의 위치를 변경했을 때 증상이 변화하는 것으로 확인되어, 본 제품의 결함으로 판단되었습니다. 이러한 에러는 설비의 정상적인 가동을 방해하며, 생산성에 큰 영향을 미칠 수 있습니다.



3. 해결방법

문제의 원인을 분석한 결과, 노후화 및 현장 환경에 따른 고장이 의심되었습니다. 장비의 전원 입력 및 출력 테스트를 실시하고, 육안 점검과 전자적 테스트를 통해 회로 패턴의 단선부를 확인하였습니다. 손상된 부품으로는 저항, 콘덴서, TR 등이 있었으며, 메인트랜스와 DC버스의 손상도 발견되었습니다. 이후 손상된 부품을 교체하고, 기타 입출력 장치 점검 및 내부 클리닝을 실시하여 전원부의 전압과 전류를 안정화시켰습니다.



4. 마치며

전원 입력 후 약 1시간 동안의 테스트를 진행한 결과, 전원이 안정적으로 유지되었고 출력도 이상 없이 정상 작동함을 확인하였습니다. 이를 통해 고객의 문제를 성공적으로 해결하였으며, 향후 유사한 문제가 발생하지 않도록 주의가 필요합니다.
