ABB ACS880-104-0018A-5 - 쇼트 발생으로 인한 IGBT 소손 사례

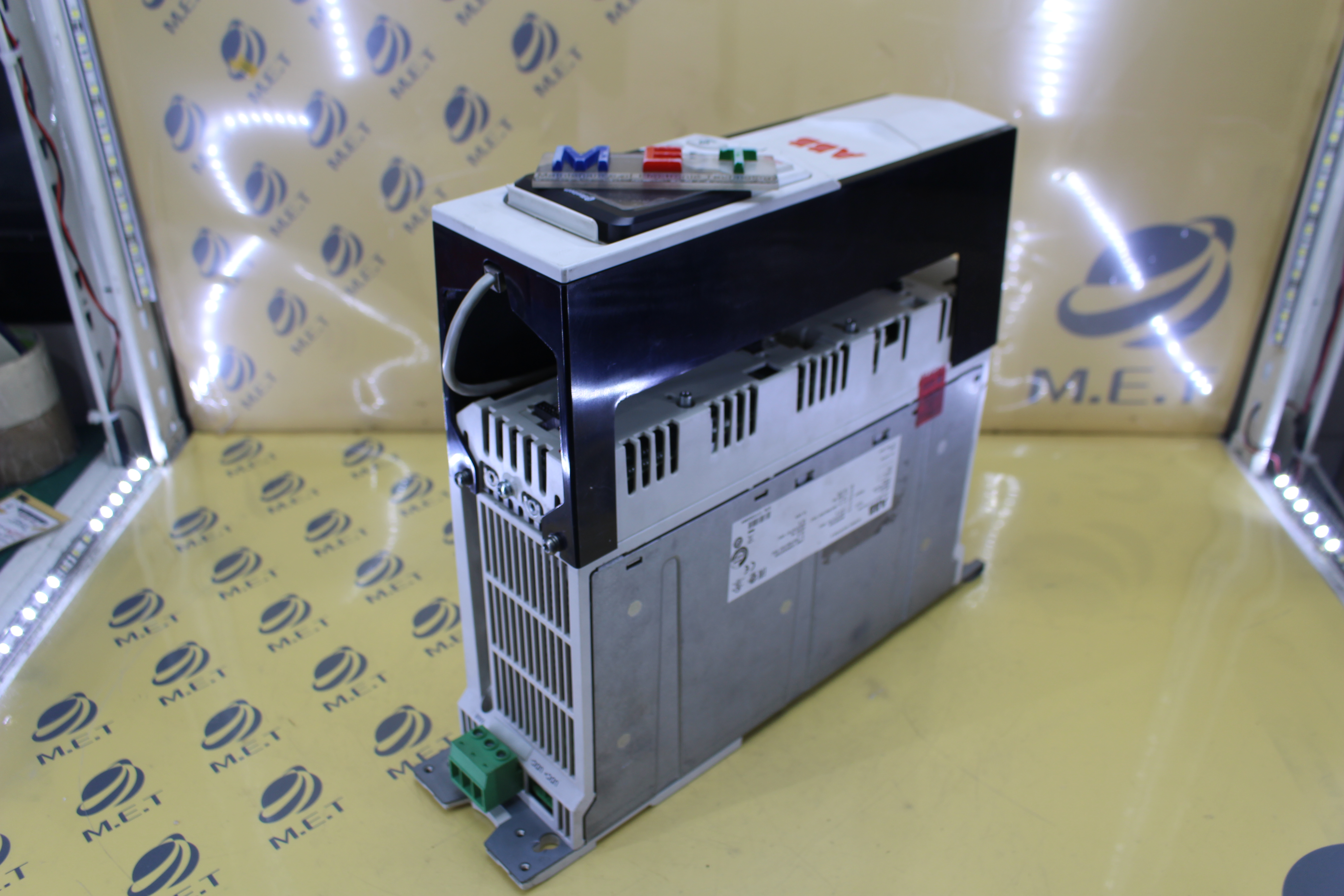

1. 제품정보

해당 INVERTER는 ABB에서 제조한 ACS880-104-0018A-5 모델로, 산업용 자동화 시스템에서 주로 사용됩니다. 이 제품은 고효율의 전력 변환 기능을 제공하며, 다양한 모터 제어에 적합한 솔루션을 제공합니다. ABB의 ACS880 시리즈는 뛰어난 성능과 신뢰성을 바탕으로 많은 기업에서 채택되고 있습니다.



2. 증상

고객은 INVERTER에서 쇼트가 발생하여 모터 전원선에서 스파크가 발생하는 문제를 경험하였습니다. 내부를 분해해본 결과, IGBT 소손이 확인되었고, 전반적으로 연소 흔적이 발견되었습니다. 이러한 현상은 장비의 안전성과 신뢰성에 큰 영향을 미칠 수 있는 심각한 문제입니다.



3. 해결방법

문제의 원인은 IGBT 모듈 및 SCR 등 고전압 부품의 노후화와 내부 오염으로 추정되었습니다. 이를 해결하기 위해 장비의 전원 입력 및 출력 테스트를 실시하고, 육안 점검 및 전자적 테스트를 통해 각 소자의 상태를 확인하였습니다. 손상된 저항, 콘덴서, TR 등을 교체하고, IGBT 모듈과 SCR ASSY를 교환하였습니다. 추가로 입출력 장치 점검 및 내부 클리닝을 실시하여 전원부의 전압과 전류를 안정화한 후, 최종적으로 출력 확인을 진행하였습니다.



4. 마치며

구동 테스트를 완료한 결과, INVERTER는 정상적으로 작동하게 되었습니다. 이번 수리를 통해 고객의 장비는 안전성과 신뢰성을 회복하였으며, 향후 유사한 문제가 발생하지 않도록 예방 조치를 취할 수 있었습니다.
#ABB
#INVERTER
#산업용장비수리
#IGBT
#자동화장비
