KEB 20F5G1H-340F - No.PU 알람 발생과 릴레이 소음 문제 해결 사례

1. 제품정보

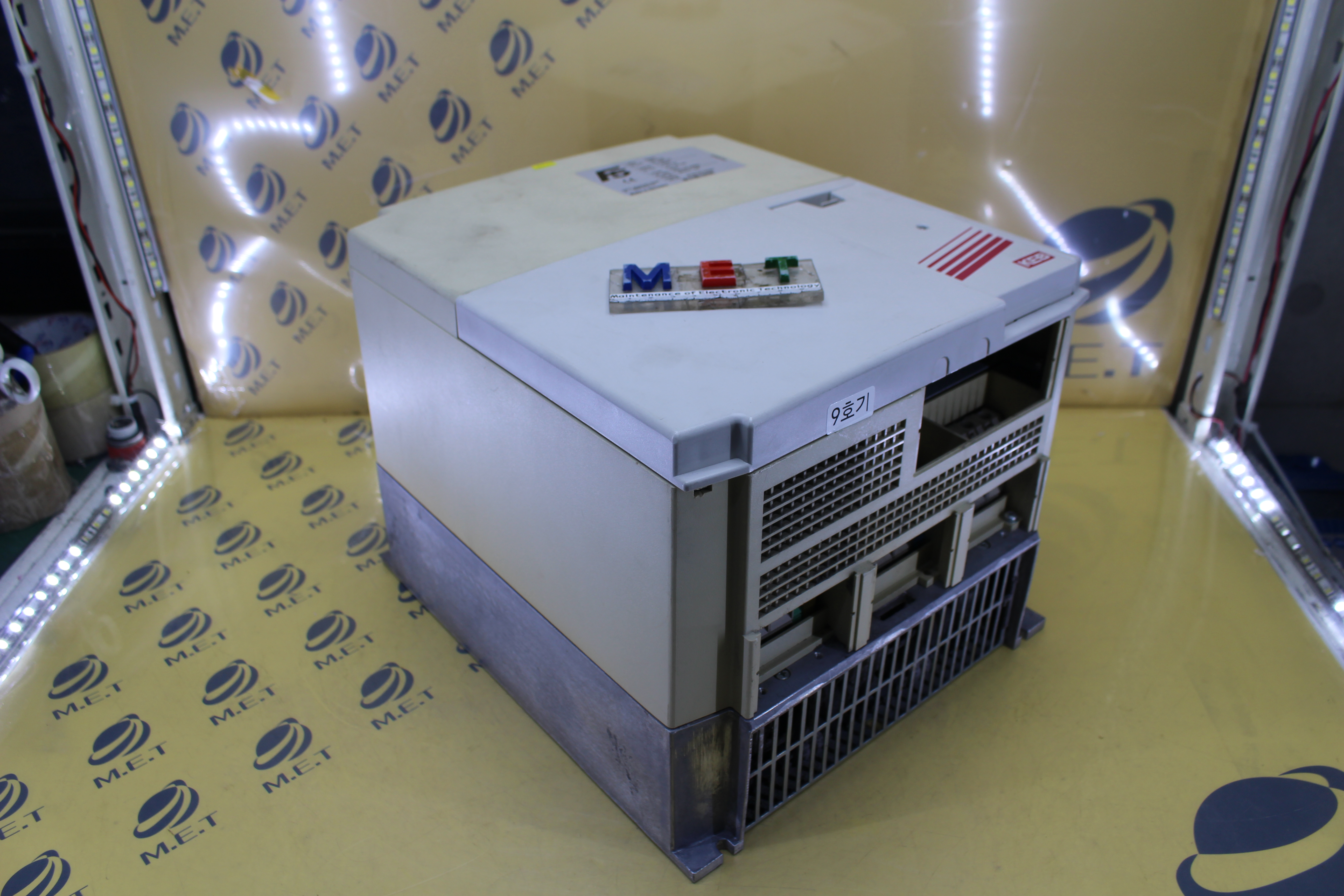

상기 INVERTER는 KEB 브랜드의 20F5G1H-340F 모델로, 산업 자동화 및 기계 제어에 널리 사용되는 장비입니다. 이 제품은 전력 변환 및 제어 기능을 통해 다양한 산업 현장에서 필수적인 역할을 수행합니다. 특히, 고효율과 안정성을 자랑하여 많은 기업에서 선호하는 모델입니다.



2. 증상

고객은 INVERTER에서 No.PU 알람이 발생하며, 전원 인가 후 내부에서 릴레이가 붙었다가 떨어지는 소리를 경험하였습니다. 이러한 증상은 장비가 정상적으로 작동하지 않음을 나타내며, 전원 공급이 불안정하거나 내부 부품의 손상이 원인일 수 있습니다. 고객의 생산 라인에 큰 영향을 미치고 있어 신속한 조치가 필요했습니다.



3. 해결방법

문제의 원인을 분석한 결과, IGBT와 파워 보드 등 여러 부품이 소손된 것으로 확인되었습니다. 장비의 전원 입력 및 출력 테스트를 실시하고, 육안 점검과 전자적 테스트를 통해 손상된 부품을 확인하였습니다. 회로 패턴의 단선부를 점검하고, 저항, 콘덴서, 트랜지스터 등 손상된 부품을 교체하였으며, IGBT 및 파워 보드, 냉각팬 ASSY를 교환하였습니다. 이후 기타 입출력 장치 점검 및 내부 클리닝을 실시하고, 전원부의 전압과 전류를 안정화한 후 입출력 테스트를 진행하였습니다.



4. 마치며

결과적으로, 전원 및 구동 테스트와 부하 테스트를 완료한 후 INVERTER는 정상 가동 상태로 복구되었습니다. 고객은 장비의 신뢰성을 회복하여 생산성을 높일 수 있게 되었습니다. 전문적인 수리 서비스를 통해 문제를 신속하게 해결한 사례로, 향후 유사한 문제가 발생할 경우에도 적극적인 대응이 가능할 것입니다.
#INVERTER
#KEB
#산업자동화
#장비수리
#전문수리
