ABB ACS310-03E-41A8-4 - 출력이 없는 전원 인가 후 가동 증상 해결사례

1. 제품정보

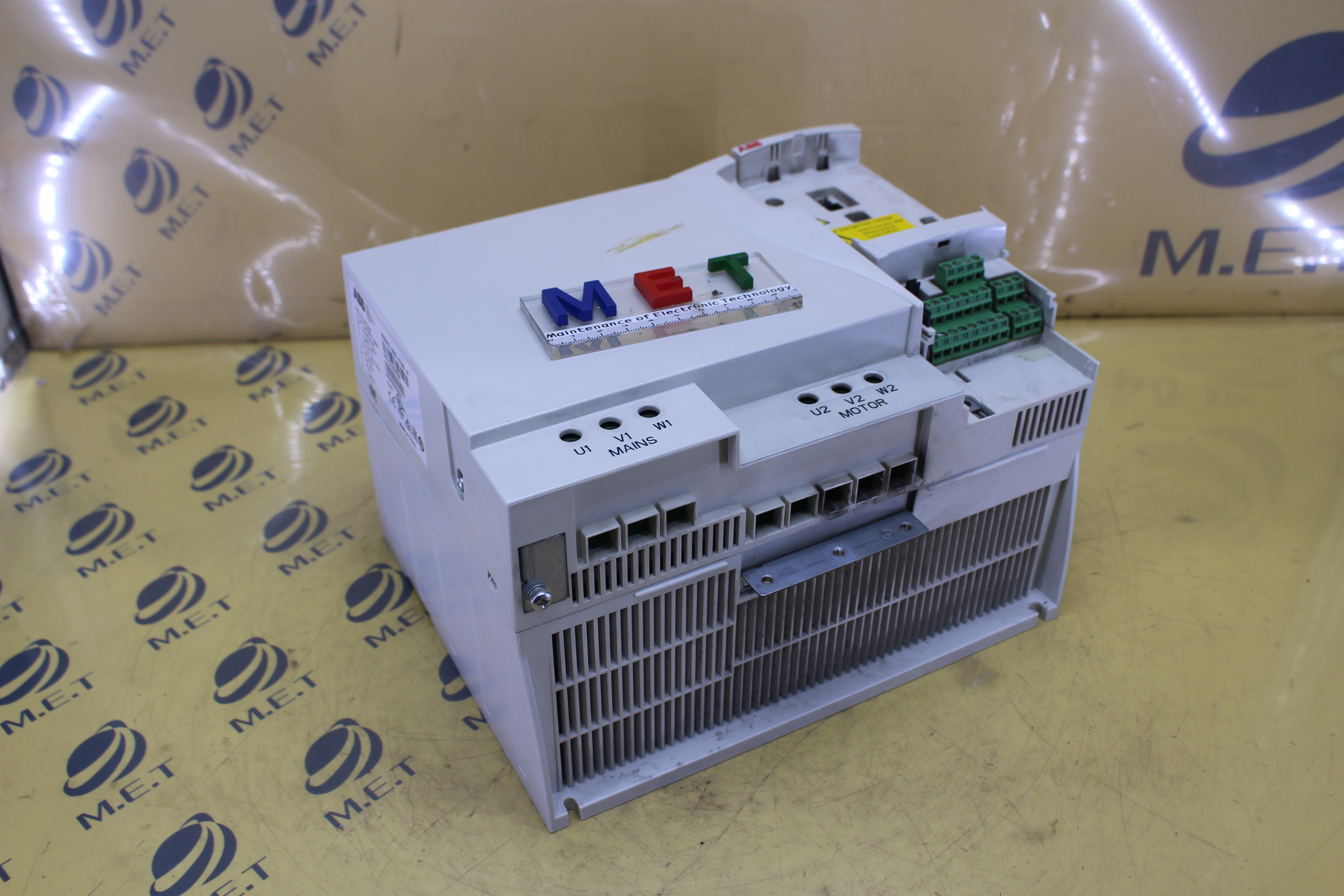

해당 INVERTER는 ABB에서 제조한 ACS310-03E-41A8-4 모델로, 주로 산업 자동화 및 기계 구동에 사용됩니다. 이 제품은 다양한 전압 및 주파수 변환 기능을 제공하여 효율적인 전력 관리를 지원합니다. ABB의 기술력으로 안정성과 신뢰성을 갖춘 제품입니다.



2. 증상

고객은 전원을 인가한 후 장비가 정상적으로 작동하는 것처럼 보이지만, 실제 출력이 발생하지 않는 문제를 경험하였습니다. 키패드에서 알람이 발생하지 않고 주파수(Hz)도 정상적으로 표시되지만, 출력이 전혀 이루어지지 않아 장비 운영에 큰 차질을 빚었습니다.



3. 해결방법

문제의 원인을 분석한 결과, 제품의 노후화로 인해 고장이 발생한 것으로 판단되었습니다. 먼저 장비의 전원 입력 및 출력을 테스트하고 육안 점검을 실시하였습니다. 이어서 각 소자에 대한 전자적 테스트를 통해 회로 패턴의 단선부와 손상된 부품을 확인하였고, 저항, 콘덴서, 트랜지스터 등 손상된 부품을 교체하였습니다. 전압 레귤레이터, 게이트 드라이버, MOSFET을 교환한 후, 내부 클리닝을 실시하고 전원부의 전압과 전류를 안정화시킨 뒤 입출력 테스트를 진행하여 최종적으로 출력을 확인하였습니다.



4. 마치며

전원 및 구동 테스트를 통해 모든 기능이 정상적으로 작동함을 확인하였습니다. 이번 수리를 통해 고객의 장비는 다시 원활하게 운영될 수 있게 되었습니다.
