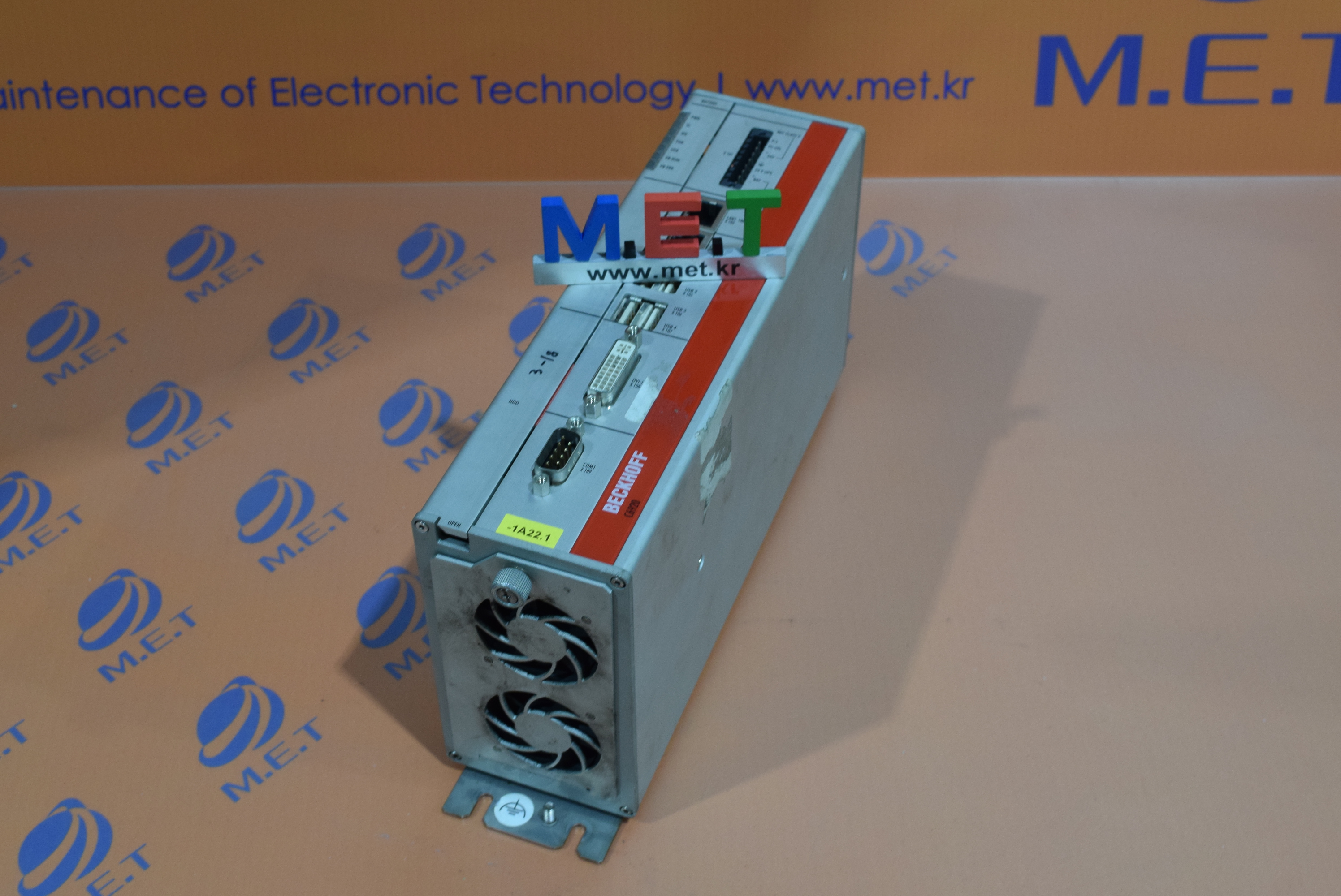

산업 현장에서 제어 시스템의 중추 역할을 담당하는 산업용 PC(IPC)의 갑작스러운 가동 중단은 단순한 장비 정지를 넘어 전체 공정 라인의 막대한 경제적 손실로 이어집니다. 특히 고성능 제어와 통신을 담당하는 C6920-0000 모델의 경우, 하드웨어의 미세한 성능 저하가 시스템 전체의 불안정성을 초래하여 긴급한 대응이 필수적입니다.
• [긴급 입고] 현장 고장 증상 계측과 1차 점검
현장에서 간헐적인 부팅 실패와 시스템 프리징(Freezing) 현상이 보고되어 긴급 입고되었습니다. 1차 점검 결과, 내부 파워서플라이에서 메인보드로 공급되는 전원 레일에서 허용 범위를 초과하는 노이즈 리플이 감지되었습니다. 특히 시스템 부하가 급증하는 시점에 전압 강하가 발생하며 통신 인터페이스의 데이터 무결성이 깨지는 증상을 확인하였습니다.
• [원인 규명] 소자 열화 상태와 잠재 손상 분석
정밀 진단 결과, 온보드 DC-DC 전원 레귤레이터 주변의 전해 콘덴서와 탄탈 콘덴서가 장시간 고온 환경 노출로 인해 내부 전해액 마름 및 용량 감퇴 현상을 보이고 있었습니다. 이로 인해 클럭 회로에 공급되는 전원이 불안정해지면서 BGA 칩셋의 타이밍 오차가 발생하였고, 결과적으로 버스 인터페이스(PCI/PCIe) 간의 데이터 전송 오류를 유발하는 핵심 메커니즘을 규명하였습니다. 또한 통신 트랜시버 IC의 입출력 파형에서 신호 왜곡이 발견되어 잠재적인 통신 불능 리스크를 확인하였습니다.
• [정밀 복원] 신품 소자 교체 및 기판/기구 리워크
분석된 원인을 바탕으로 노후화된 모든 전해 및 탄탈 콘덴서를 고온 내구성이 강화된 신품 소자로 전량 교체하였습니다. 불안정한 출력을 보이던 DC-DC 레귤레이터 주변 회로를 보강하고, BGA 칩셋의 방열 성능을 극대화하기 위해 기존의 경화된 서멀 컴파운드를 제거한 후 고성능 소재로 재도포하였습니다. 또한 버스 인터페이스 접점의 산화막을 제거하고 통신 트랜시버 IC의 솔더 조인트를 보강하는 리워크 작업을 통해 신호 전달 경로의 저항을 최소화하였습니다.
• [검증 완료] 실부하 파형 실측 및 에이징 테스트
수리 완료 후, 실제 운영 환경과 유사한 조건에서 운영체제(OS) 부팅 및 어플리케이션 구동 테스트를 진행하였습니다. 오실로스코프를 이용해 전원 레일의 노이즈 리플이 기준치 이하로 안정화되었음을 실측하였으며, 통신 포트의 데이터 패킷 전송 테스트를 통해 신호 무결성을 확인하였습니다. 최종적으로 24시간 연속 에이징 테스트를 통과하여 장기적인 신뢰성을 확보한 후 출하를 결정하였습니다.
[맺음말 및 서비스 안내]
산업용 장비의 고장은 신품 교체가 유일한 답은 아닙니다. (주)엠이티의 정밀 수리 서비스는 고가의 신품 교체 대비 비용을 획기적으로 절감할 수 있으며, 단종된 모델도 신속하게 복구하여 다운타임을 최소화합니다.
- 2002년 설립된 (주)엠이티의 전 메이커 수리 지원
- 자체 특허 보유 부하 테스트 지그 완비
- 수리 완료 후 6개월 품질보증 서비스 제공
- 수리 불가 시 비용을 청구하지 않는 No Fix No Fee 원칙
- 긴급 상황 발생 시 4시간 이내 대응 서비스 실시
전문적인 기술력과 정밀한 계측 장비를 통해 고객사의 소중한 자산을 최상의 상태로 복원해 드립니다.
