SMPS 리플 노이즈 제거 및 게이트 드라이버 회로 리워크를 통한 구동 성능 복원

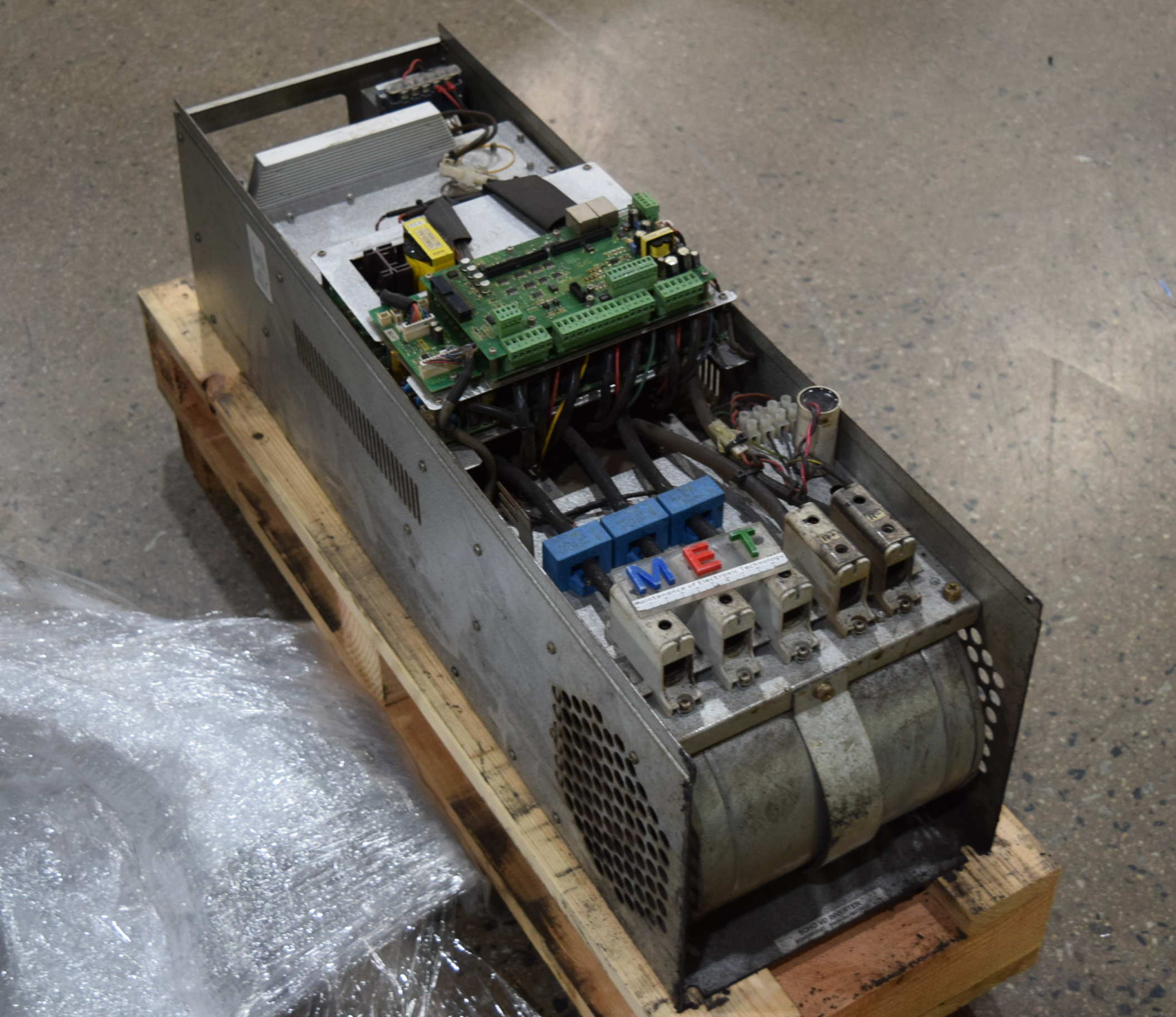

현장 가동 중 발생한 간헐적 저전압 알람과 함께 인버터의 출력 주파수가 불규칙하게 변동하며 설비가 급정지하는 현상으로 정밀 점검이 진행되었습니다. 입고 당시 장비는 전원을 투입해도 컨트롤 패널의 LED가 미세하게 떨리거나 부팅 단계에서 연산 오류를 일으키며 멈추는 증상을 보였으며, 실제 부하를 인가할 경우 내부에서 날카로운 고주파 소음이 동반되며 과전류 보호 회로가 즉각 작동하는 불안정한 상태였습니다.
먼저 전원 공급부인 SMPS 블록을 오실로스코프로 정밀 계측한 결과, 제어부로 공급되는 24V 및 15V 라인에서 허용 범위를 초과하는 심각한 수준의 리플 노이즈가 포착되었습니다. 이는 스위칭 트랜스포머 후단의 평활 회로 내 소자 노후화로 인해 전압 파형이 직선을 유지하지 못하고 출렁이는 현상입니다. 이로 인해 마이컴의 로직 신호와 게이트 구동 전압이 동기화되지 못하고 오작동을 유발하고 있었습니다. 또한 주회로의 DC-Link 평활 콘덴서군을 점검한 결과, 내부 전해액 건조로 인해 정격 용량 대비 약 45% 이상의 용량 감퇴가 확인되었습니다. 이는 고속 스위칭 시 전압 유지 능력을 상실시켜 인버터의 토크 제어 성능을 저하시키는 결정적인 원인이 되었습니다.
출력단의 핵심인 IGBT 전력 모듈의 게이트 신호를 분석한 결과, 스위칭 상승 및 하강 에지 구간에서 심한 오버슈트와 파형 왜곡이 관찰되었습니다. 이는 게이트 드라이버 회로 내의 시상수 결정용 캐패시터와 게이트 저항의 특성 변화로 인해 스위칭 타이밍이 미세하게 어긋나며 발생한 현상입니다. 이 상태로 장기 가동 시 전력 모듈의 열폭주로 인한 소손 가능성이 매우 높았기에 즉각적인 복원 작업이 필요했습니다. 회로 기판의 패턴을 추적하여 신호 전달 경로에 위치한 절연용 옵토커플러의 스위칭 속도 저하를 확인하였으며, 이는 전체적인 제어 응답성을 떨어뜨리는 요소로 작용하고 있었습니다.
수리 공정에서는 우선 노후된 DC-Link 평활 콘덴서를 고온 내구성이 강화된 산업용 신품으로 전량 교체하여 전압 안정성을 확보하였습니다. 노이즈의 근원지였던 SMPS 단의 소형 전해 콘덴서와 정류 다이오드 역시 고주파 특성이 우수한 부품으로 교체하였으며, 게이트 드라이브 회로의 소자들을 하나하나 실측하여 오차 범위를 벗어난 저항과 캐패시터를 신품으로 실장하는 리워크 작업을 수행하였습니다. 특히 열화로 인해 변색된 기판 패턴은 정밀 세척 후 전도성 페이스트 보강과 절연 코팅 처리를 병행하여 환경적 요인에 의한 재발 가능성을 차단하였습니다. SOHO55VD4Y 장비의 특성을 고려하여 각 상의 스위칭 밸런스가 정확히 일치하도록 미세 조정 공정을 추가하였습니다.
최종 검증 단계에서는 무부하 상태에서의 기본 스위칭 파형 측정 후, 실제 모터를 연결하여 단계별 부하 시험을 실시하였습니다. 수리 전 왜곡되었던 IGBT 게이트 파형이 깨끗한 구형파로 복원되었음을 확인하였으며, 정격 전류 인가 시에도 DC-Link 전압의 변동 폭이 매우 안정적인 수치를 유지하였습니다. 열화상 카메라를 활용하여 연속 가동 중 전력 소자의 발열 상태를 모니터링한 결과, 특정 상에 치우침 없이 균일한 온도 분포를 보였습니다. 72시간의 에이징 테스트를 통해 고속 회전 및 급가감속 상황에서의 응답 속도와 제어 정밀도가 신품 수준으로 회복되었음을 검증하고 최종 출고 조치하였습니다.
