산업용 PC 전원 공급 불안정 및 시스템 부팅 프리징 증상에 따른 메인보드 회로 복원 완료
[입고 상태 점검]
공정 현장에서 전원 버튼을 눌러도 초기 부팅 화면에서 멈추거나, 간헐적으로 전원이 차단되는 증상으로 정밀 점검을 위해 입고되었습니다. 현장에서는 간헐적으로 스토리지 인식 실패 메시지가 출력되기도 하였으며, 엔지니어링 벤치에서 정밀 진단을 실시한 결과 내부 온보드 전원부의 전압 변동 폭이 비정상적으로 높게 측정되었습니다. 오실로스코프를 통해 ATX 및 DC-DC 전원 레귤레이터 회로를 분석한 결과, 스위칭 노이즈가 허용 범위를 초과하는 리플 전압이 발생하여 로직 회로에 불안정한 전력을 공급하고 있었습니다. 특히 PCH 칩셋으로 유입되는 대기 전원 라인에서 전압 강하가 관측되었으며, 이는 시스템이 정상적으로 POST 과정을 완료하지 못하게 만드는 결정적인 원인이 되었습니다. 또한, CFast 및 SATA 인터페이스 슬롯의 데이터 전송 파형을 분석했을 때 신호 감쇄 현상이 뚜렷하게 나타나 스토리지 인식 불량의 근거를 확인하였습니다.
[오버홀 프로세스]
가장 먼저 노후화되어 전압 평활 기능이 상실된 DC-DC 레귤레이터와 주변 적층 세라믹 콘덴서를 모두 제거하고, 고온 내구성이 검증된 산업용 등급의 소자로 전량 교체하였습니다. 이후 부팅 프리징의 핵심 원인으로 지목된 CPU와 PCH 칩셋의 BGA 냉납 현상을 해결하기 위해 전문 리워크 장비를 활용한 정밀 프로파일 가열 공정을 진행하였습니다. 칩셋 하단의 산화된 솔더볼을 재배열하고 균일한 접합성을 확보하여 열팽창에 의한 접촉 불량을 원천적으로 차단하였습니다. 스토리지 인터페이스 인식 불량 건에 대해서는 CFast 슬롯과 SATA 커넥터의 패턴 단선 여부를 현미경으로 전수 검사하였으며, 부식된 패턴을 복원하고 신호 무결성을 높이기 위해 임피던스 매칭 작업을 병행하였습니다. 마지막으로 BIOS 롬 데이터를 추출하여 체크섬 오류 여부를 검증하고 최신 펌웨어로 업데이트하여 소프트웨어적인 안정성까지 확보하였습니다.
[복구 후 측정치]
수리 완료 후 전원 인가 시 오실로스코프로 실측한 결과, 3.3V와 5V 그리고 12V 모든 레일에서 리플 전압이 기존 대비 90% 이상 감소하며 안정적인 직선 파형을 유지하는 것을 확인하였습니다. BGA 리워크 작업을 거친 CPU와 PCH 칩셋은 고부하 연산 테스트 중에도 정상 범주의 온도를 유지하였으며, 데이터 버스의 신호 간섭이 사라져 BIOS 진입 속도가 비약적으로 개선되었습니다. CFast 및 SATA 스토리지 인식 테스트에서도 수차례의 재부팅 동안 단 한 번의 오인식 없이 즉각적으로 드라이브를 로드하였으며, 입출력 속도 역시 제조사 규격 수치에 부합하는 결과를 나타냈습니다. OS 부팅 후 장시간 스트레스 테스트를 수행하며 전압 변동에 따른 시스템 다운 현상이 완전히 해소되었음을 최종 검증하였습니다.
[품질 보증 승인]

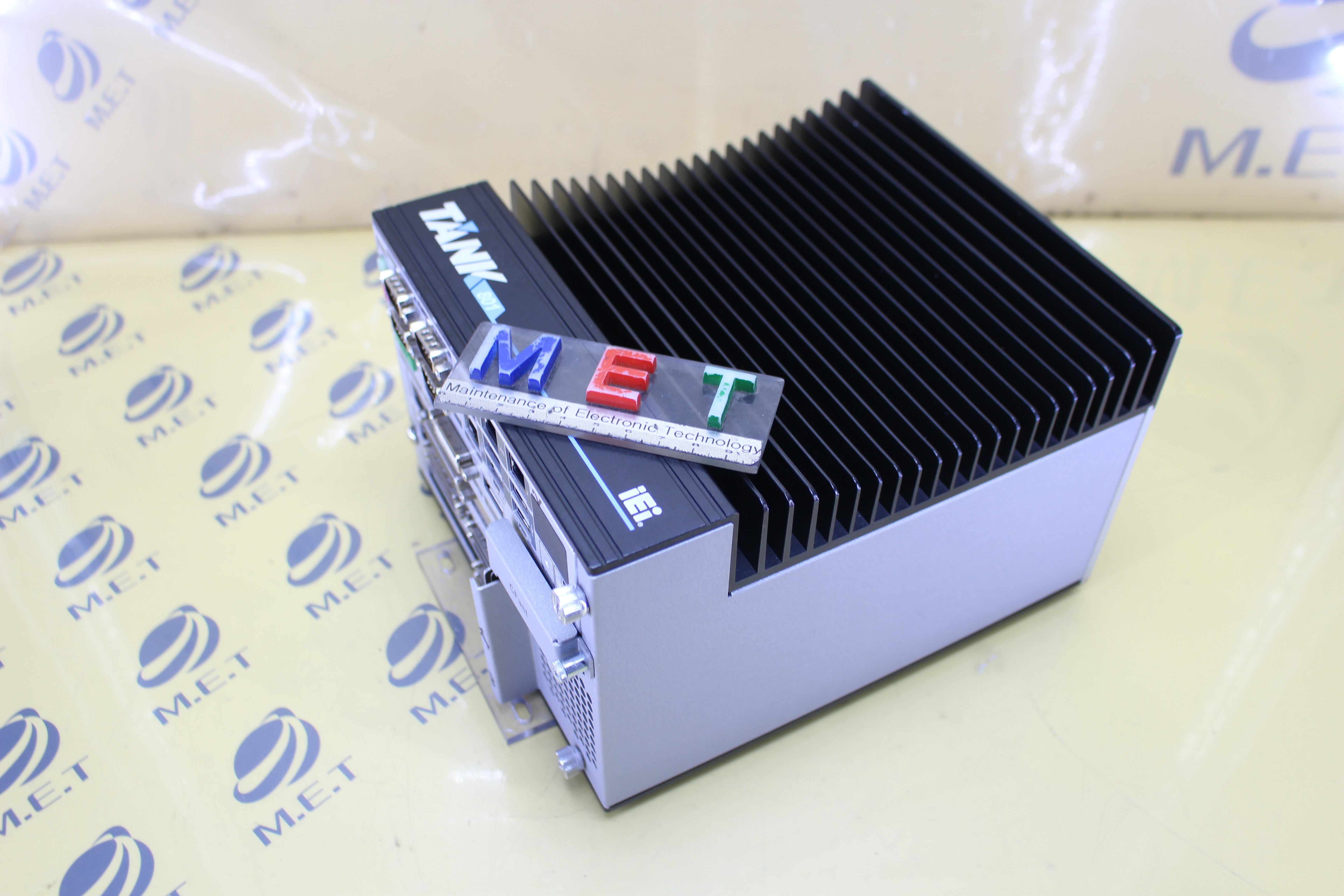

장비 내부의 분진 제거와 더불어 칩셋 상단의 고성능 서멀 패드 교체 작업을 통해 방열 효율을 극대화하였으며, 진동이 잦은 산업 현장의 특성을 고려하여 주요 커넥터 부위에 절연 및 고정 보강 처리를 완료하였습니다. TANK-801 장비의 모든 기능이 출고 당시의 컨디션으로 회복되었음을 확인한 후, 엠이티만의 엄격한 검수 절차에 따라 최종 승인 인장을 부착하였습니다. 수리된 산업용 PC는 정전기 방지 포장재로 밀봉하여 현장에서 즉시 투입 가능한 상태로 안전하게 출고 패킹을 마쳤습니다. 이후 동일 증상 재발 방지를 위한 유지보수 가이드를 동봉하여 고객사로 발송 조치하였습니다.
국내외 모든 공정 제어 장비의 긴급 장애를 신속히 해결합니다. 현장과 동일한 부하 시뮬레이션을 통과한 제품만 안전하게 인도되며, 수리 후 6개월간의 안심 품질보증을 약속드립니다.
