SMPS 전원단 리플 제거 및 IGBT 게이트 드라이버 회로 복원을 통한 구동 안정화

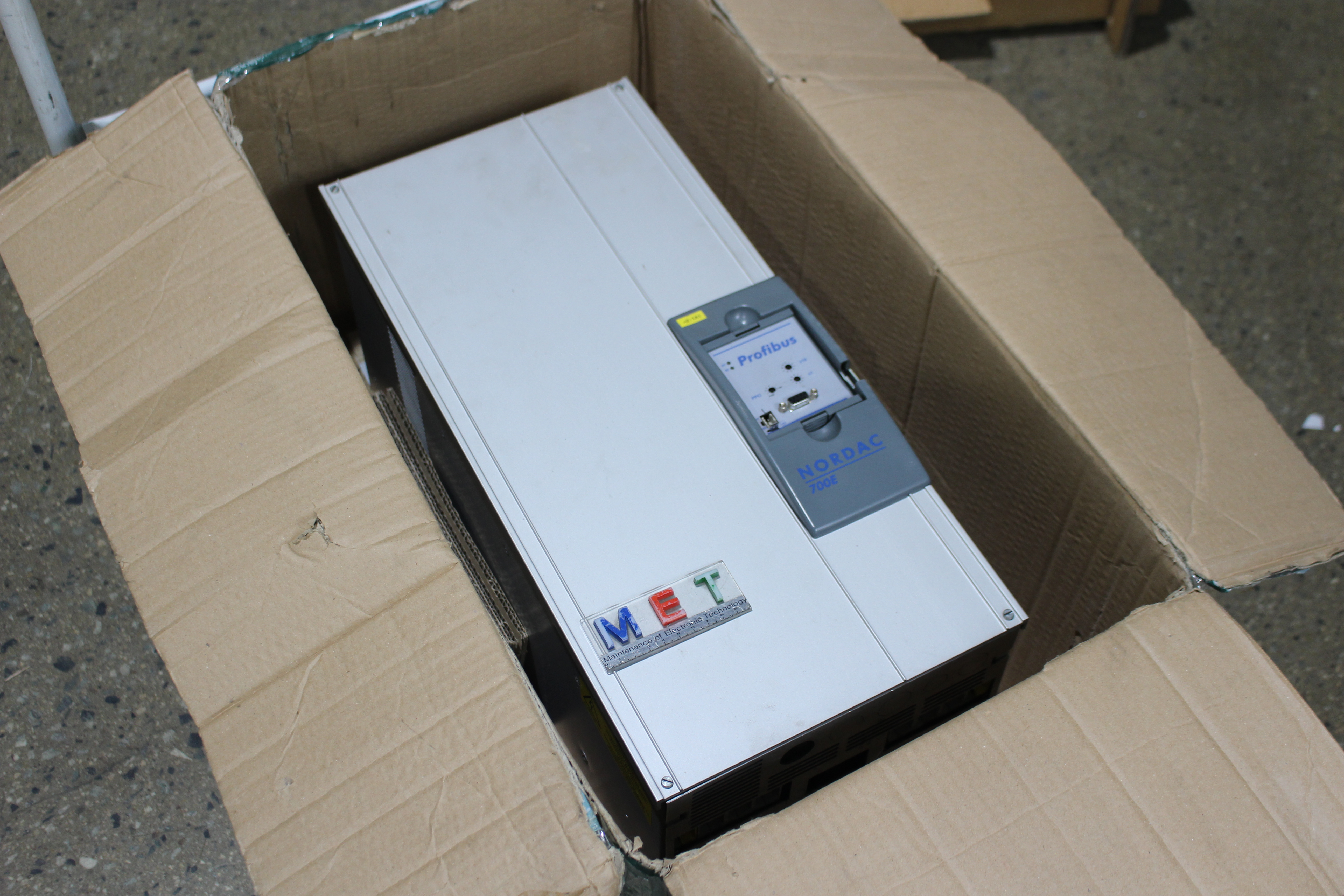

생산 라인의 핵심 구동부에서 가동 중 원인 불명의 트립이 빈번하게 발생하며 설비가 가동 중단되는 현상이 보고되어 정밀 점검을 위해 입고되었습니다. 현장에서는 인버터의 디스플레이가 간헐적으로 꺼지거나 저전압 에러가 발생하며 모터 제어 신호가 끊기는 전형적인 전원단 불량 징후를 보였습니다. 특히 부하가 급증하는 구간에서 제어력을 상실하는 문제는 단순한 외부 전원 문제가 아닌 내부 전력 변환 블록의 노후화와 밀접한 관련이 있음을 확인하고 즉시 분해 점검에 착수했습니다.
설비 정지를 유발한 트러블 현상 분석
먼저 내부 육안 검사 결과 장기간 고온 환경에서 사용된 흔적이 역력했으며 냉각 팬의 성능 저하로 인한 내부 열화가 진행된 상태였습니다. 오실로스코프를 이용한 정밀 계측 결과 제어 보드에 전원을 공급하는 SMPS 출력단에서 기준치를 초과하는 심각한 리플 노이즈가 관찰되었습니다. 이는 제어 회로의 로직 신호에 간섭을 일으켜 오동작을 유발하는 주원인이 됩니다. 또한 주 회로의 전압을 평활해주는 DC-Link 콘덴서의 용량을 측정한 결과 초기 설계 용량 대비 약 40퍼센트 이상의 감퇴가 확인되어 부하 변동 시 전압 변동폭을 억제하지 못하는 상태였습니다.
에러 유발 블록 정밀 역추적 계측
전력 변환의 핵심인 IGBT 전력 모듈의 스위칭 상태를 분석한 결과 게이트 신호의 상승 및 하강 시간이 지연되며 파형 왜곡이 발생하는 것을 포착했습니다. 이는 전력 소자의 발열을 가중시키고 최종적으로 소자 파손으로 이어질 수 있는 위험한 징후입니다. 원인을 추적한 결과 게이트 드라이버 회로 내의 절연 소자와 시정수 결정용 소자들이 열화되어 본래의 특성을 잃은 것이 확인되었습니다. 이러한 복합적인 회로 결함은 단순 부품 교체만으로는 해결되지 않으며 신호의 무결성을 회복하기 위한 정밀한 회로 복원 공정이 반드시 수반되어야 합니다.
신호단 및 손상 회로 정밀 복원
가장 먼저 SMPS 전원단의 노후된 스위칭 소자와 필터링 콘덴서류를 고온 내구성이 검증된 산업용 부품으로 전량 교체하여 전원 공급의 안정성을 확보했습니다. 이후 DC-Link 평활 콘덴서 블록을 신품으로 교체하여 맥동 전류를 효과적으로 억제할 수 있도록 조치했습니다. 특히 문제가 되었던 게이트 드라이버 회로는 패턴 클리닝과 함께 리워크 작업을 진행하여 스위칭 파형의 왜곡을 완전히 제거했습니다. 각 상의 출력 밸런스를 맞추기 위해 정밀 임피던스 측정과 절연 성능 검사를 병행하며 제어 신호가 전력 모듈에 왜곡 없이 전달되도록 회로를 최적화했습니다.
연속 부하 운전 검증
수리가 완료된 장비는 실제 현장과 유사한 부하 조건을 모의하여 장시간 연속 운전 테스트를 실시했습니다. 테스트 과정에서 오실로스코프를 통해 출력 상전압의 평형 상태와 전류 파형의 정현파 유지 여부를 실시간으로 모니터링했습니다. SMPS의 리플 전압은 허용 범위 이내로 매우 안정되었으며 고부하 운전 시에도 DC-Link 전압이 강하 없이 일정하게 유지됨을 확인했습니다. 또한 열화상 카메라를 통해 각 기능 블록의 발열 상태를 점검한 결과 냉각 효율이 정상 범위를 유지하는 것을 검증한 후 최종 출고 조치했습니다. 이와 같은 전원단 및 신호 전달부의 정밀 복원은 설비의 수명을 연장하고 예기치 못한 가동 중단을 방지하는 데 필수적입니다.
