Rexroth RS51.1-4G-031-L-NN-FW - 메인 차단기 내려감 원인 분석 및 해결 사례

1. 제품정보

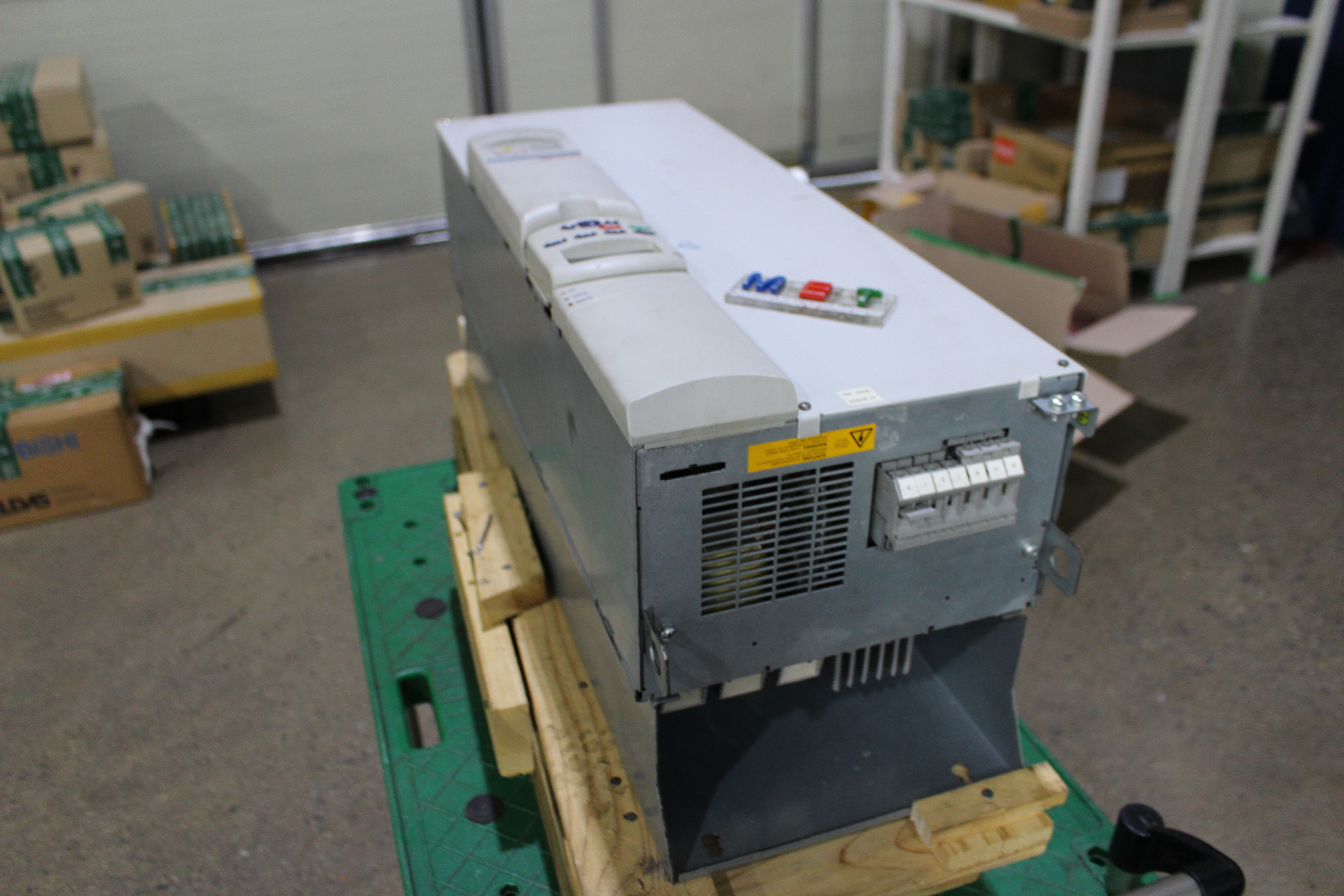

INVERTER는 Rexroth 브랜드의 RS51.1-4G-031-L-NN-FW 모델로, 산업 자동화 시스템에서 모터의 속도와 토크를 조절하는 데 사용됩니다. 이 제품은 고성능을 자랑하며, 다양한 산업 현장에서 널리 활용되고 있습니다. 특히, 안정적인 전력 공급과 효율적인 제어 기능으로 많은 기업들에 의해 신뢰받고 있습니다.



2. 증상

고객은 메인 차단기가 내려가는 문제를 경험하였으며, 모터 점검 결과 모터는 정상으로 작동함을 확인했습니다. 모터를 별도로 가동해본 결과, 문제없이 작동하였으나, 케이블 쇼트가 발생한 상태였습니다. 이러한 증상은 인버터 전원 쪽 파워보드의 불량으로 의심되었습니다.



3. 해결방법

원인 분석을 통해 장비의 전원 입력 및 출력 테스트를 실시하였고, 육안 점검과 각 소자에 대한 전자적 테스트를 진행했습니다. 회로 패턴의 단선부를 확인하고, 손상된 부품인 저항, 콘덴서, TR 등을 교체하였습니다. 내부 IGBT 소손이 확인되어 전량 교환을 진행하였으며, 커넥터 접촉부 복원 작업도 실시하였습니다. 추가로 기타 입출력 Device 점검 및 내부 클리닝을 통해 전원부 전압과 전류의 안정화를 확인하였습니다.



4. 마치며

결과적으로, 전원 인가 후 출력 이상 없이 정상 작동함을 확인하였습니다. 이번 수리를 통해 고객의 자동화 시스템이 원활하게 운영될 수 있도록 하였으며, 향후 유사한 문제가 발생하지 않도록 예방 조치를 취했습니다.
