YASKAWA CIMR-AU4A0362UAA - DC BUS UNDER VOLT 에러 및 내부 소음 문제 해결사례

1. 제품정보

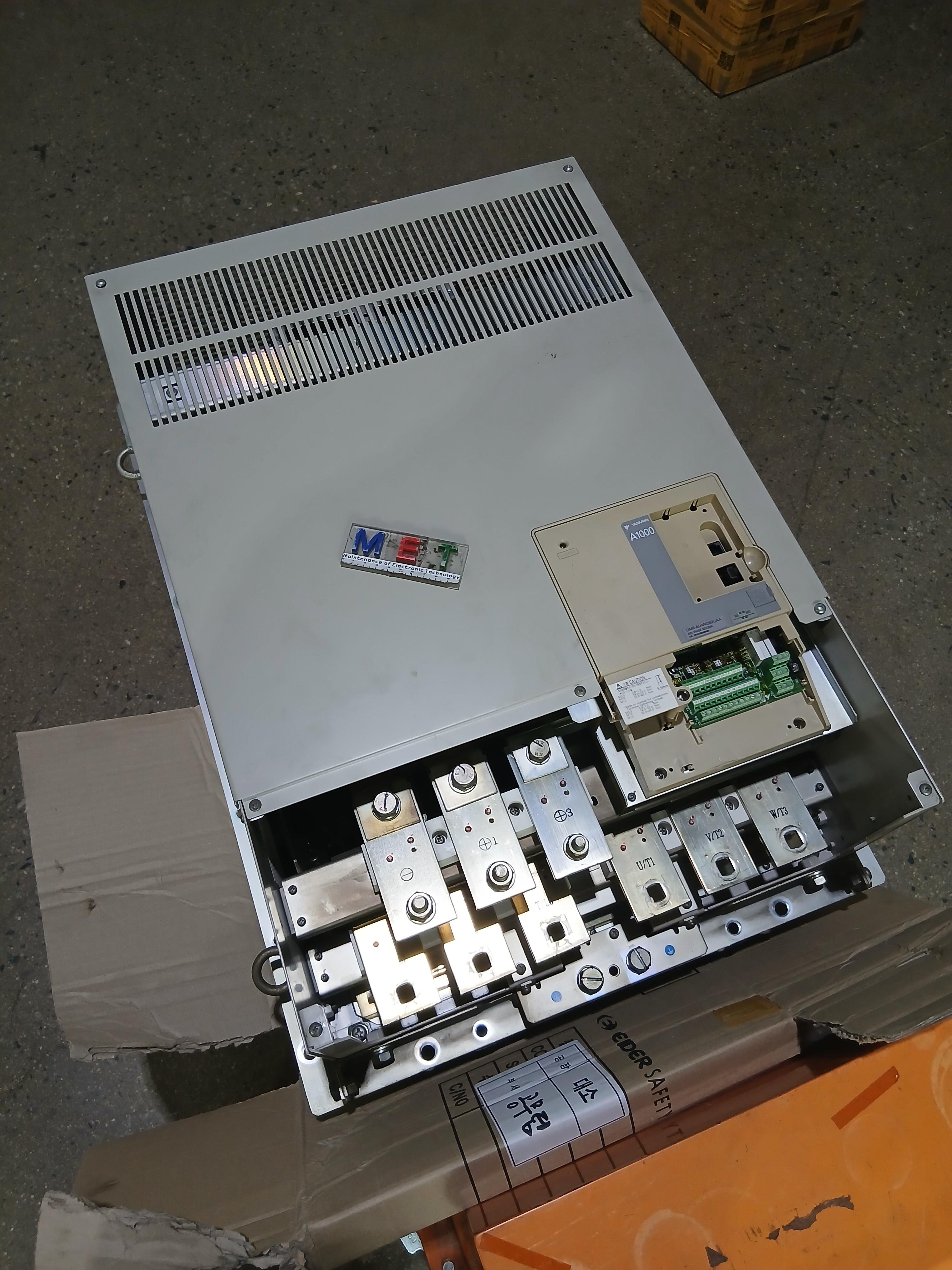

INVERTER는 YASKAWA 브랜드의 CIMR-AU4A0362UAA 모델로, 산업 자동화 및 제어 시스템에서 널리 사용되는 장비입니다. 이 제품은 고효율의 전력 변환 기능을 제공하여 다양한 산업 현장에서 필수적인 역할을 수행합니다. 특히, 로더와 같은 자동화 장비와의 연계가 중요하며, 안정적인 성능을 요구합니다.



2. 증상

고객은 INVERTER의 전원 인가 후 로더 창에서 "DC BUS UNDERVOLT" 에러가 발생한다고 보고하였습니다. 이와 함께 제어 신호가 입력되지 않았음에도 불구하고 장비 내부에서 탕탕 치는 소음이 발생하고 있으며, 이는 마그네틱이 제대로 작동하지 않거나 다른 장애물에 의해 발생하는 것으로 추정됩니다. 또한, 로더기의 리셋 버튼을 눌러도 리셋이 되지 않는 상황입니다.



3. 해결방법

문제의 원인은 노후 및 현장 환경에 따른 고장으로 분석되었습니다. 이에 따라 장비의 전원 입력 및 출력 테스트를 실시하고, 육안 점검과 각 소자에 대한 전자적 테스트를 진행하였습니다. 회로 패턴의 단선부를 확인하고, 손상된 부품을 교체하였으며, 내부 IGBT 소손을 확인하여 교환 처리하였습니다. 또한, 마그네틱 접지 소손으로 인해 마그네틱 ASSY를 교환하고, FET 등 전량 재납땜을 실시하였습니다. 마지막으로, 기타 입출력 장치 점검 및 내부 클리닝을 통해 전원부의 전압과 전류를 안정화시키고, 출력 테스트를 진행하여 정상 작동을 확인하였습니다.



4. 마치며

결과적으로 INVERTER의 전원 인가와 출력 유지가 정상적으로 확인되었으며, 모터는 단시간 동안 구동하여 안정성을 확보하였습니다. 이번 수리를 통해 고객의 자동화 장비가 정상적으로 작동할 수 있게 되었습니다.
