제조 공정 중 예기치 못한 설비 정지는 막대한 손실로 직결됩니다. (주)엠이티는 20년 수리 인프라를 바탕으로 HIVD900G 장비의 입고부터 출고까지 철저한 엔지니어링 프로세스를 준수합니다.
1. 현장 고장 증상 및 1차 진단
이번에 입고된 HIVD900G 모델은 산업 현장에서 오랫동안 가동되며 신뢰성을 인정받은 인버터이지만, 세월의 흐름에 따른 노후화로 인해 정밀 점검이 시급한 상태로 저희 엠이티 작업실에 도착하였습니다. 업체 측에서는 장비가 완전히 멈춘 것은 아니지만, 간헐적으로 출력 전압이 불안정해지면서 모터에서 미세한 진동과 소음이 발생한다는 점을 강조하셨습니다. 현장 엔지니어로서 이런 증상을 접하면 가장 먼저 내부 전원 공급의 안정성을 의심하게 됩니다. 접수 직후 육안 검사를 진행했을 때 외관상으로는 큰 문제가 없어 보였으나, 장비에 전원을 투입하여 대기 상태의 소모 전류를 측정해 보니 규격치보다 높은 수치가 관찰되었습니다. 이는 내부 회로 어디선가 누설 전류가 발생하거나 전력 변환 효율이 급격히 떨어지고 있다는 강력한 신호였습니다. 특히 HIVD 시리즈 특유의 제어반 냉각 구조상 분진 유입에 따른 절연 저하 가능성도 배제할 수 없었기에, 단순 부품 교체를 넘어선 전면적인 분해 점검을 결정하고 1차 진단을 마무리하였습니다.
2. 내부 정밀 분해 계측 및 원인 분석

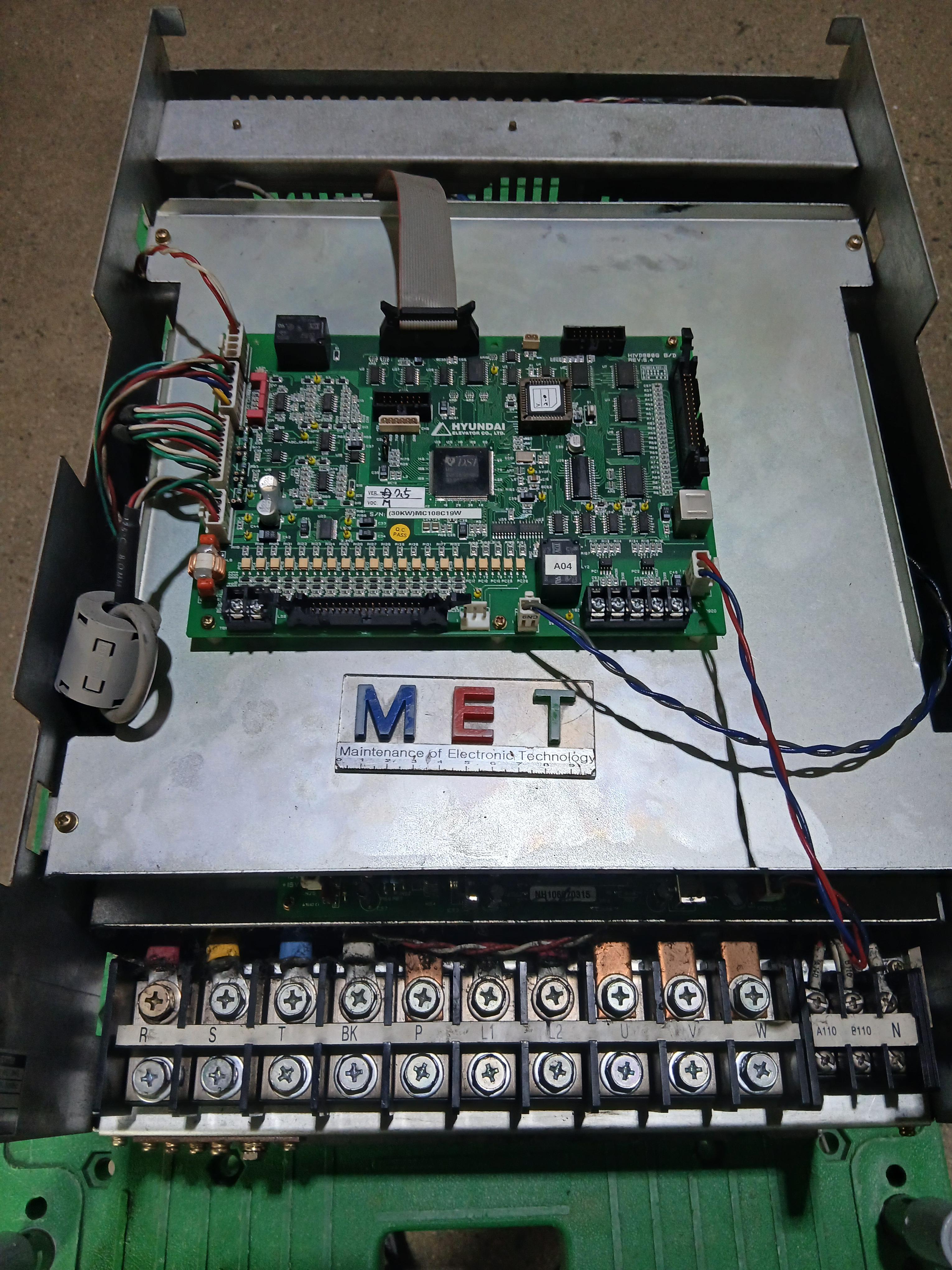

본격적인 수리를 위해 하우징을 탈거하고 내부 보드를 추출하여 정밀 계측을 시작하였습니다. 가장 먼저 살펴본 곳은 장비의 심장부라고 할 수 있는 SMPS(Switching Mode Power Supply) 전원단이었습니다. 오실로스코프를 통해 각 출력 탭의 파형을 찍어보니, 제어 전원을 생성하는 스위칭 주파수가 일정하지 않고 심한 리플(Ripple)이 섞여 나오는 것을 확인하였습니다. 이는 전원단 내부에 위치한 소형 전해 콘덴서들이 장시간 고온 노출로 인해 전해액이 마르면서 필터링 기능을 상실했기 때문으로 분석되었습니다. 이어지는 DC-Link 평활 콘덴서 점검에서는 더욱 심각한 수치가 나타났습니다. LCR 미터로 용량을 측정해 본 결과, 정격 용량 대비 약 30% 이상의 감퇴가 진행된 상태였습니다. 평활 콘덴서의 용량이 줄어들면 직류 전압이 출렁이게 되고, 이는 곧 최종 출력단인 IGBT 모듈에 무리를 주게 됩니다. 실제로 IGBT 전력 모듈의 게이트 신호를 추적해 보니, 온/오프 전환 시점에서 파형의 끝부분이 뭉개지는 왜곡 현상이 뚜렷하게 관찰되었습니다. 이러한 파형 왜곡은 소자의 발열을 가속화하고 결국 소자 파손으로 이어지는 전형적인 고장 경로입니다. 게이트 드라이버 회로 내의 포토커플러와 저항 소자들 역시 열화로 인해 임피던스 값이 변해 있는 것이 확인되어, 단순한 세척만으로는 해결될 수 없는 상황임을 파악하였습니다.
3. 핵심 부품 교체 및 전면 오버홀
원인이 명확해졌으니 이제 복구 작업에 들어갔습니다. 우선 용량이 감퇴된 DC-Link 평활 콘덴서 전체를 고온 내구성이 강화된 신품으로 교체하였습니다. 단순히 용량만 맞추는 것이 아니라, 내부 저항(ESR) 수치가 가장 낮은 등급의 부품을 선별하여 전압 안정성을 극대화하였습니다. 문제가 되었던 SMPS 전원단 회로 역시 스위칭 소자와 주변 피드백 회로의 소자들을 일괄 교체하여 깨끗한 직류 전원을 생성할 수 있도록 조치하였습니다. 가장 정밀한 작업이 요구된 부분은 게이트 드라이버 회로 수리였습니다. 파형 왜곡의 주범이었던 드라이브 IC와 시정수를 결정하는 정밀 저항들을 모두 제거하고, 패턴 손상 없이 깔끔하게 실장하였습니다. 특히 IGBT 모듈과 드라이버 보드 사이의 절연 거리를 재확보하고, 열전달 효율을 높이기 위해 기존의 딱딱하게 굳은 서멀 구리스를 완전히 제거한 뒤 고성능 서멀 컴파운드를 균일하게 재도포하였습니다. 보드 전반에 걸쳐 유입된 도전성 분진은 초음파 세척과 특수 코팅 처리를 통해 완벽히 차단하였으며, 냉각 팬 역시 베어링 마모가 확인되어 소음이 적고 풍량이 우수한 산업용 팬으로 교체하여 내부 열 관리 능력을 신품 수준으로 끌어올렸습니다. 모든 납땜 부위는 냉납 현상을 방지하기 위해 고배율 현미경으로 재검수하며 한 치의 오차도 허용하지 않았습니다.
4. 부하 검증 및 출고 보고
수리가 완료된 HIVD900G 인버터를 다시 조립하여 최종 검수 단계에 착수하였습니다. 먼저 무부하 상태에서 각 상의 출력 전압이 평형을 이루는지 확인하였으며, 오실로스코프로 관측한 결과 수리 전의 뭉개졌던 게이트 파형이 날카롭고 선명한 구형파로 돌아온 것을 확인하였습니다. 이후 실제 현장과 유사한 환경을 조성하기 위해 부하 시험기에 연결하여 단계별로 부하를 높여가며 테스트를 진행하였습니다. 정격 전류의 100% 상태에서도 DC-Link 전압은 흔들림 없이 안정적으로 유지되었으며, 장시간 가동 시에도 IGBT 모듈의 온도가 설계 범위 내에서 안정적으로 제어되는 것을 열화상 카메라로 검증하였습니다. 특히 고객께서 우려하셨던 모터의 미세 진동과 소음이 완전히 사라진 것을 확인하며, 전원 품질 개선이 장비 수명 연장에 얼마나 큰 역할을 하는지 다시 한번 실감할 수 있었습니다. 모든 데이터값이 정상 수치임을 확인한 뒤, 각 점검 항목과 교체 내역이 담긴 상세 리포트를 작성하여 업체 담당자분께 전달해 드렸습니다. 이번 수리 건은 단순 고장 수리를 넘어, 노후화된 인버터의 성능을 신품 수준으로 복원하는 정밀 오버홀의 정석적인 사례로 기록될 것입니다. 최종적으로 내외부 클리닝을 마치고 안전하게 포장하여 현장으로 발송 조치하였습니다.
