산업 현장의 자동화 라인에서 핵심 제어를 담당하는 MDX60A1100-503-4-00 장비는 미세한 전압 변동이나 통신 노이즈만으로도 라인 전체의 정지를 유발할 수 있습니다. (주)엠이티는 2002년 설립 이래 축적된 하드웨어 수리 기술력을 바탕으로 회로 근본 원인 해결에 집중하고 있습니다.
[현장 입고 상황]

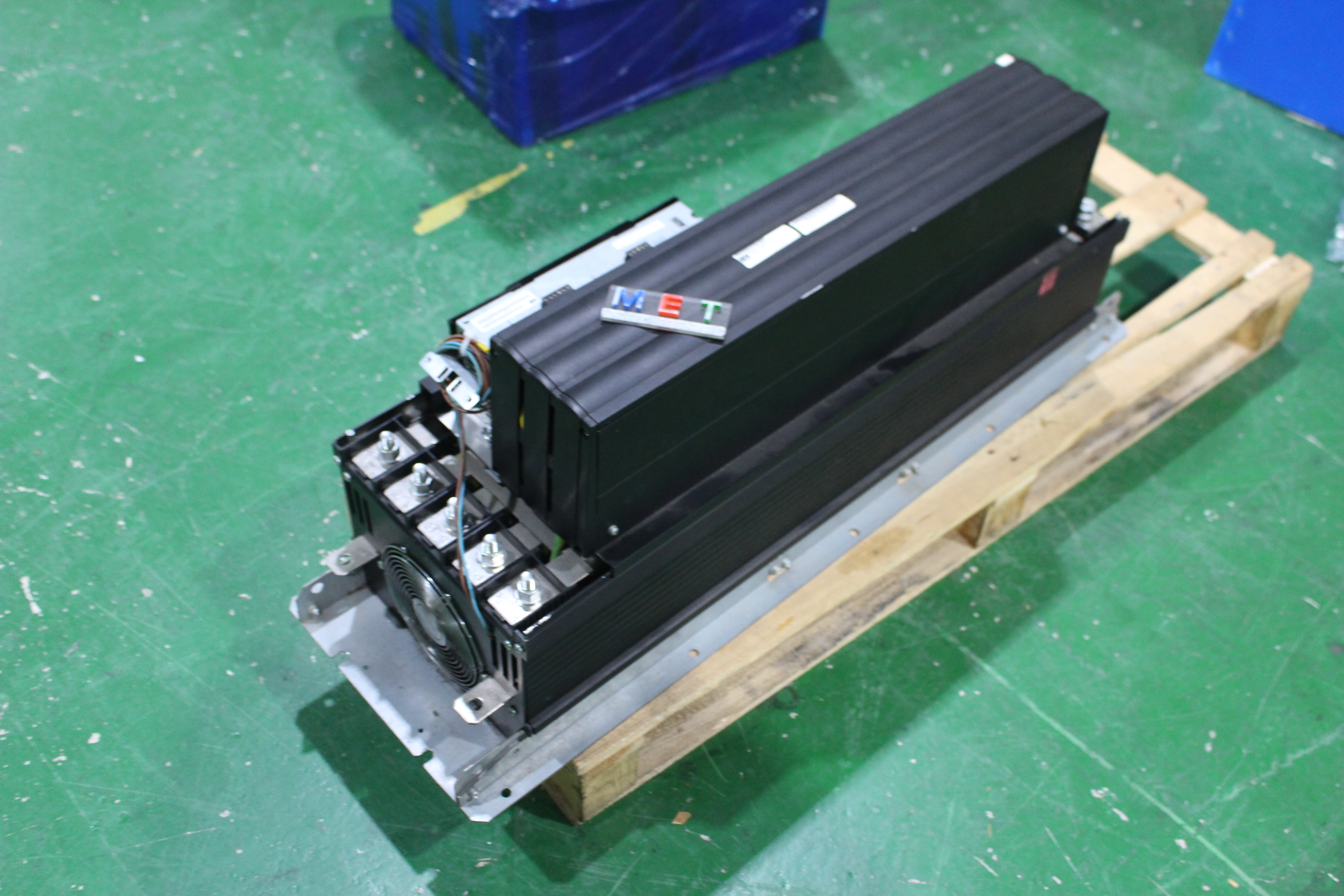

산업용 고성능 드라이브인 MDX60A1100-503-4-00 모델이 정밀 점검 및 구동 불능 상태로 입고되어 즉시 계측 공정에 투입됨. 해당 장비는 대용량 부하를 제어하는 인버터 특성상 내부 전원 공급부의 안정성이 최우선이나, 초기 전원 인가 테스트 결과 제어 보드로 유입되는 DC 전압의 선형성이 극도로 무너진 상태였음. 오실로스코프를 이용한 파형 분석 결과, 내부 SMPS(Switched Mode Power Supply) 출력단에서 허용 오차 범위를 초과하는 약 850mV 이상의 고주파 리플(Ripple)이 관측됨. 이러한 리플 전압은 제어 IC의 로직 신호에 간섭을 일으켜 비정상적인 폴트 발생 및 연산 오류의 직접적인 원인이 됨을 확인함.
또한, 주전원 회로의 핵심인 DC-Link 평활 섹션에 대한 LCR 미터 정밀 측정 결과, 정격 용량 대비 약 35% 이상의 정전 용량 감퇴가 진행된 것으로 판명됨. 이는 장기간의 고온 운전 환경에서 전해액 증발로 인한 ESR(Equivalent Series Resistance, 등가 직렬 저항) 수치 상승을 초래했으며, 결과적으로 인버터 브리지 하단의 전압 변동성을 심화시켜 IGBT 스위칭 소자에 과도한 스트레스를 가하고 있는 상황이었음. 게이트 구동 회로 역시 절연 파괴 전조 증상인 미세 누설 전류가 검출되어 전면적인 회로 보정 및 소자 교체 작업이 불가피한 것으로 진단됨.
[정밀 리워크]
먼저 SMPS 전원단의 리플 억제를 위해 1차측 PWM 제어 회로와 2차측 정류 다이오드 및 필터 콘덴서를 정밀 분석함. 노후화된 스위칭 트랜지스터의 스위칭 주파수 불안정성을 해소하기 위해 제어 루프 내의 피드백 저항과 포토 커플러를 고정밀 사양으로 교체 실시함. 이를 통해 전원 공급의 선형성을 확보하고 제어 보드에 공급되는 전압의 리플을 50mV 이내로 안정화시키는 성과를 거둠.
DC-Link 평활 콘덴서의 경우, 단순 교체를 넘어 내열 특성이 강화된 산업용 롱라이프(Long-life) 부품으로 리플레이스먼트를 진행함. 병렬 연결된 콘덴서 간의 임피던스 불균형을 방지하기 위해 각 소자의 용량 편차를 1% 이내로 매칭하여 실장함. 가장 핵심적인 공정인 IGBT 게이트 구동 회로 리워크 단계에서는, 스위칭 왜곡의 근원지인 게이트 저항(Gate Resistor)의 열화 상태를 파악하고 패턴의 미세 단선 유무를 현미경으로 전수 조사함. 게이트 드라이브 IC 주변의 능동 소자들을 교체한 후, 데드 타임(Dead Time) 제어 회로의 시상수를 재조정하여 IGBT가 온/오프 시 발생하는 오버슈트와 언더슈트를 억제함.
특히 IGBT의 콜렉터-에미터 간 스위칭 파형에서 관측되던 링잉(Ringing) 현상을 제거하기 위해 스너버 회로(Snubber Circuit)의 용량 보정 작업을 병행함. 미세 패턴의 산화물은 초음파 세척 및 특수 코팅 처리를 통해 절연 성능을 복구하였으며, 고전압 인가 시 발생할 수 있는 아크 방전 가능성을 원천 차단하기 위한 절연 보강 작업을 실시함. 모든 소자 부착 시에는 무연납의 열충격을 최소화하는 정밀 온도 제어 솔더링 공법을 적용하여 열에 민감한 반도체 소자의 특성 변화를 방지함.
[정상 가동 승인]
수리 완료 후 1차적으로 제어 전원을 투입하여 각 포인트별 전압 레벨을 점검한 결과, SMPS 출력 전압이 정격 수치인 24V와 5V에서 편차 0.2% 이내의 극도로 안정적인 수치를 유지함을 확인함. 이어서 고전압 DC-Link 충전 테스트를 통해 콘덴서의 전하 축적 및 방전 사이클이 설계 사양에 부합하는지 검증하였으며, 누설 전류 수치 또한 안전 기준치 이하임을 확인하였음.
최종 구동 테스트를 위해 시뮬레이션 지그에 연결하여 U, V, W 3상 출력 파형을 실시간으로 모니터링함. PWM 제어 신호에 따른 출력 전류의 사인파(Sine Wave) 왜곡률이 이전 대비 90% 이상 개선되었으며, 가속 및 감속 시 발생하는 역기전력 상황에서도 DC-Link 전압의 변동이 안정적으로 제어됨을 입증함. 특히 IGBT 스위칭 시 발생하는 열 부하를 적외선 열화상 카메라로 측정한 결과, 특정 소자에 집중되던 발열 현상이 해소되어 전체적인 열 평형 상태가 양호함을 확인함.
약 4시간에 걸친 연속 부하 운전 테스트에서 단 한 차례의 폴트 발생 없이 안정적인 토크 출력을 유지하였으며, 통신 인터페이스를 통한 데이터 로깅에서도 에러 카운트 제로(Zero)를 달성함. 모든 계측 데이터가 제조사 가이드라인 및 (주)엠이티의 엄격한 내부 품질 기준을 충족함에 따라 최종 정상 가동 승인을 완료하고 출고 조치함. 본 사례는 전원부의 미세한 리플과 게이트 구동부의 왜곡이 대형 인버터 시스템에 미치는 영향을 기술적으로 분석하고 완벽히 복원한 정밀 수리 공정으로 평가됨.
