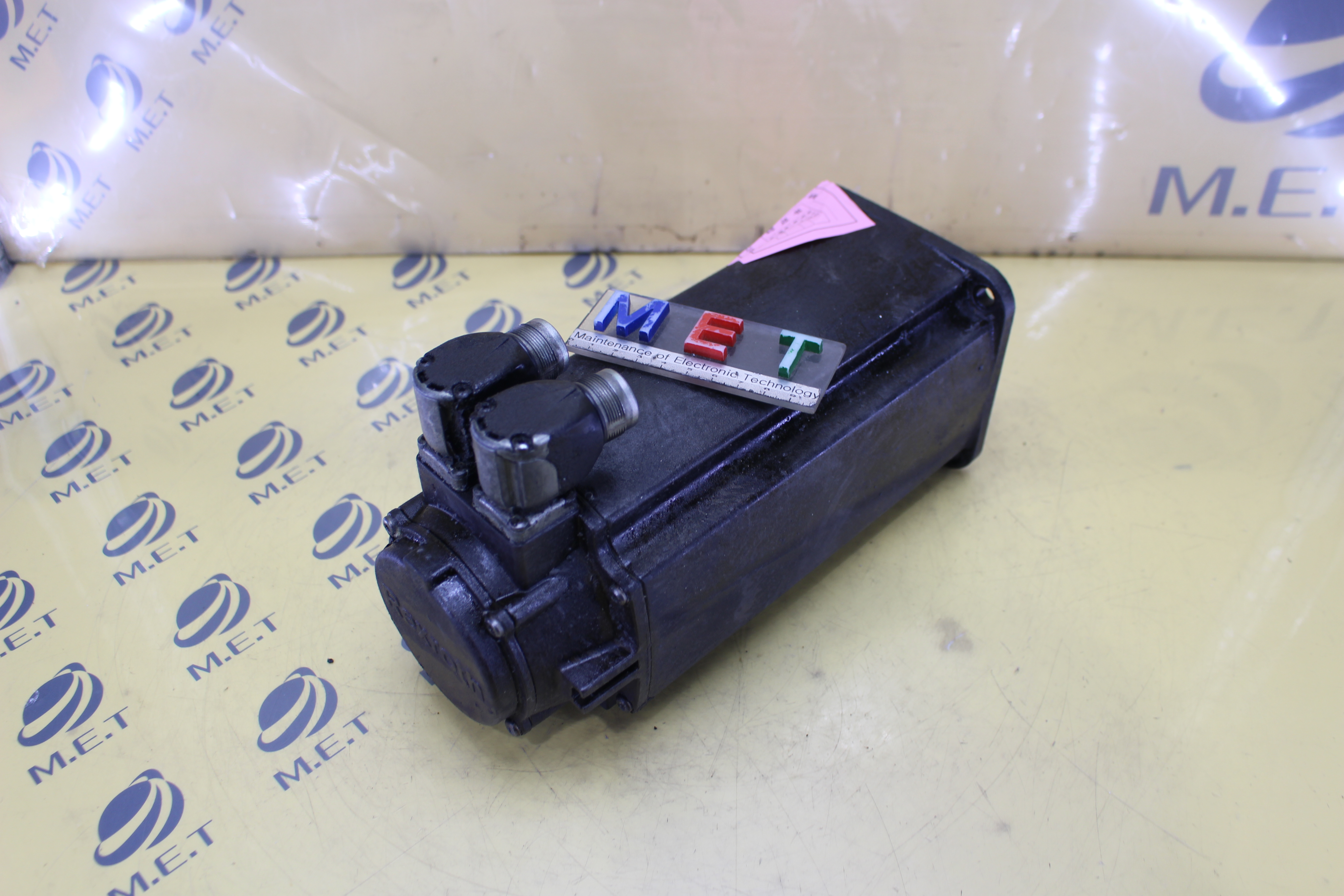

MSK061C 서보 모터 절연 내력 저하 보수 및 엔코더 신호 왜곡 정밀 교정 완료
생산 라인 가동 중 서보 드라이브에서 과전류 및 위치 편차 에러가 불규칙하게 발생하며 입고된 본 장비는 초기 검수 단계에서부터 비정상적인 구동 음향과 발열이 확인되었습니다. 현장 피드백에 따르면 모터 가동 시 드라이브 보호 회로가 작동하여 설비가 일시 정지되는 현상이 반복되었으며, 무부하 상태에서의 수동 회전 시에도 내부 마찰로 인한 저항감이 강하게 느껴지는 상태였습니다. 1차 진단 결과, 모터 내부의 기계적 마모와 전기적 절연 파괴가 복합적으로 작용하여 전체적인 제어 시스템의 안정성을 저해하고 있는 것으로 판명되었습니다.
고장 메커니즘의 정밀 분석을 위해 절연 저항계로 고정자 권선을 계측한 결과, 하우징과 권선 간의 절연 수치가 기준치인 10MΩ에 크게 못 미치는 0.5MΩ 이하로 측정되어 누설 전류 발생의 직접적인 원인이 됨을 확인하였습니다. 이는 장시간 가동에 따른 내부 분진 침투와 코일 열화가 주요 원인으로 분석되었습니다. 또한 엔코더 출력 파형을 오실로스코프로 정밀 분석한 결과, 위치 제어의 기준이 되는 Z상 원점 펄스에서 심각한 파형 왜곡과 전압 레벨 불안정 현상이 검출되었습니다. 이는 서보 시스템이 원점을 정확히 인식하지 못하게 하여 위치 제어 오차를 유발하는 결정적 결함으로 진단되었습니다. 브레이크 유닛 역시 간극 불량으로 인해 전원 인가 시에도 완전한 해제가 이루어지지 않아 마찰재의 과도한 마모와 구동 토크 손실을 야기하고 있었습니다.
하드웨어 오버홀 단계에서는 고정자 권선의 오염 물질을 전용 세척액으로 제거한 후 고온 건조 및 바니시 함침 처리를 실시하여 절연 저항을 500MΩ 이상으로 복구하였습니다. 소음과 진동을 유발하던 전후방 베어링은 내열성과 고속 회전 성능이 우수한 정밀 등급 부품으로 전면 교체하였으며, 베어링 하우징의 치수 정밀도를 재점검하였습니다. 엔코더 모듈은 내부 광학 디스크의 오염을 정밀 세정하고 신호 증폭 회로의 소자 특성을 보정하여 Z상 펄스의 선명도를 확보하였으며, 모터의 전기적 중성점과 엔코더의 위상을 정확히 일치시키는 정렬 작업을 실시하였습니다. 브레이크 유닛은 디스크 간극을 표준 사양으로 재조정하고 마찰면의 평탄도를 확보하여 제동 및 해제 성능을 최적화하였습니다.
최종 부하 지그 검증 단계에서는 전용 검사 설비에 연결하여 정격 속도 및 최대 토크 조건에서의 구동 시험을 수행하였습니다. 고속 회전 시에도 진동 수치가 가속도 기준 안정권 내에 머물렀으며, 엔코더 피드백 신호의 지터 현상이 제거되어 정밀한 위치 추종 성능이 회복되었음을 확인하였습니다. 특히 장시간 가동 시의 권선 온도 변화를 모니터링한 결과, 냉각 성능과 절연 상태가 모두 안정적인 수치를 유지하였습니다. 브레이크의 응답 속도와 유지력 또한 제조사 규격에 부합함을 최종 확인하였으며, 모든 전기적 신호의 안정성이 확보된 상태에서 수리 공정을 마무리하였습니다.
