산업용 컨트롤러 센서 입력 데이터 오차 발생 및 내부 릴레이 접점 소손 복구 완료
현장 설비 가동 중 센서 피드백 값이 실제 물리량과 일치하지 않고 소수점 단위에서 불규칙하게 튀는 현상이 발생하여 정밀 점검을 위해 입고되었습니다. 특히 컨트롤러의 출력 신호가 간헐적으로 끊기거나 응답 속도가 지연되는 증상이 동반되었으며, 이는 내부 제어 보드의 신호 처리 계통에 심각한 문제가 발생했음을 시사합니다. 초기 육안 검사 결과 전원부 인근의 전해 콘덴서에서 누액 흔적이 발견되었고, 이로 인해 발생한 전원 노이즈가 아날로그 회로 전반에 악영향을 미치고 있는 상태였습니다.
[입고 상태 점검]
장비 입고 직후 정밀 계측기를 통해 각 테스트 포트의 전압을 실측한 결과, 로직 전원인 5V 라인에서 약 200mV 이상의 고주파 리플 노이즈가 관찰되었습니다. 이러한 전원 불안정은 A/D 변환 회로의 기준 전압을 흔들어 센서 입력값에 수 퍼센트 이상의 오차를 유발하고 있었습니다. 또한, 센서 신호를 증폭하는 OP-AMP 소자의 입력단 임피던스가 비정상적으로 낮게 측정되었는데, 이는 장기간의 열화로 인해 소자 내부의 반도체 특성이 변질되었음을 의미합니다. 출력부의 릴레이 역시 접점 저항을 측정했을 때 수 옴(Ω) 이상의 높은 수치가 기록되어 정상적인 신호 전달이 불가능한 상태였으며, 접점 개폐 시 발생하는 아크로 인해 하우징 내부에 그을음이 확인되었습니다.
[오버홀 프로세스]
먼저 노이즈의 근본 원인인 전원부의 노후된 전해 콘덴서 전체를 고온 내구성이 강한 산업용 Low-ESR 부품으로 교체하였습니다. 이후 A/D 변환 회로의 핵심인 정밀 OP-AMP 소자를 적출하고, 해당 회로의 패턴 부식 여부를 현미경으로 정밀 검토했습니다. 다행히 패턴 단선은 발견되지 않아 잔류 플럭스와 부식물을 특수 세척제로 제거한 뒤 신품 소자를 실장하였습니다. 소손된 출력 릴레이는 동일 규격의 고신뢰성 부품으로 교체하였으며, 접점 보호를 위한 스나버 회로의 소자들도 함께 점검하여 용량이 감퇴한 부품을 선별 교체했습니다. 특히 50632-1066 R05 모델의 아날로그 입력단은 외부 노이즈에 민감하므로, 신호 라인의 실드 보강과 함께 접지 임피던스를 낮추는 보강 작업을 병행하여 향후 재발 가능성을 차단했습니다.
[복구 후 측정치]
수리 완료 후 재측정 결과, 5V 로직 전원의 리플 노이즈는 20mV 이내로 현저히 안정되었으며 A/D 변환 회로의 기준 전압 역시 데이터시트 범위 내로 정확히 복구되었습니다. 센서 입력 시뮬레이터를 통해 4-20mA 및 0-10V 신호를 인가했을 때, 컨트롤러 모니터링 화면에 표시되는 수치가 오차 범위 0.1% 이내에서 안정적으로 유지됨을 확인했습니다. 교체된 릴레이의 접점 저항 또한 50mΩ 이하의 정상 범위를 회복하여 부하 인가 시에도 전압 강하 없이 깨끗한 출력 파형을 보여주었습니다. 열화상 카메라를 이용한 구동 테스트에서도 OP-AMP 및 전원 소자의 비정상적인 발열 현상이 완전히 사라진 것을 최종적으로 검증했습니다.
[품질 보증 승인]

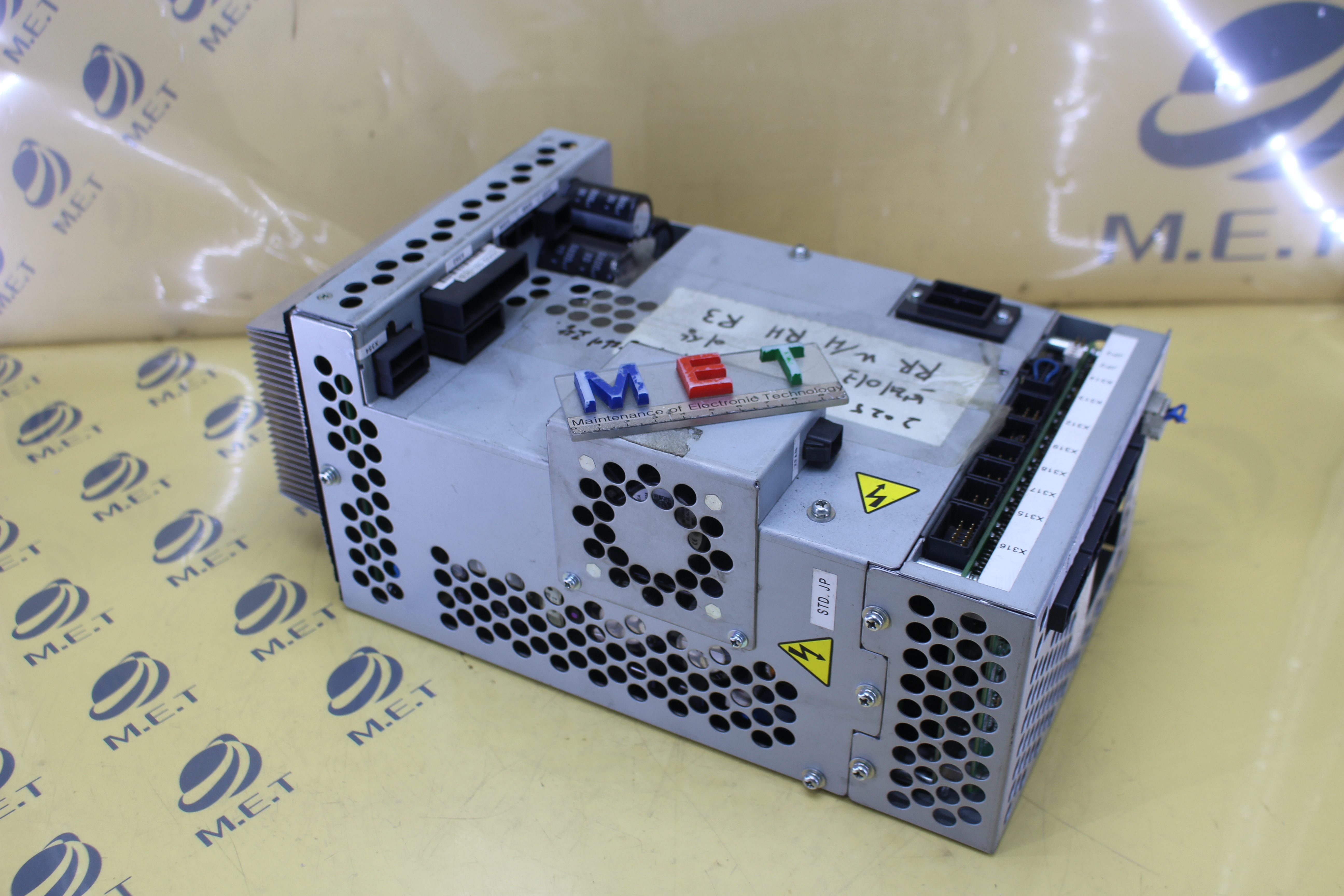

모든 기능 복구가 확인된 50632-1066 R05 장비는 24시간 연속 부하 가동 테스트(Burn-in Test)를 거쳐 제어 안정성을 최종 확정했습니다. 산업용 컨트롤러는 작은 노이즈에도 전체 공정에 치명적인 오류를 일으킬 수 있으므로, 이번 수리 과정에서는 단순히 고장 난 소자를 바꾸는 것에 그치지 않고 회로 전반의 컨디션을 신품 수준으로 끌어올리는 오버홀 작업을 완수했습니다. 보드 세척 및 절연 코팅 처리를 통해 현장의 열악한 환경에서도 장기간 안정적인 운용이 가능하도록 조치하였으며, 충격 방지 에어 패킹을 적용하여 안전하게 출고 승인되었습니다. 본 장비의 향후 유지보수를 위해서는 주기적인 전원 품질 점검과 냉각 팬 상태 확인이 필수적임을 사용자에게 안내해 드렸습니다.
단종되거나 수급이 어려운 제어 기기일수록 정밀한 수명 연장 리빌드가 필수적입니다. 출고 전 24시간 실부하 에이징 테스트를 필수로 진행하며, 6개월 무상 보증과 긴급 4시간 대응 체계를 상시 가동하고 있습니다. 관련 기술 점검은 엠이티로 언제든 문의해 주시기 바랍니다.
