산업 현장에서 가동 중이던 설비가 간헐적으로 통신 에러를 발생시키며 시스템이 멈추는 현상으로 인해 정밀 점검을 목적으로 입고되었습니다. 초기 진단을 위해 오실로스코프를 사용하여 BOARD 내부의 전원 라인을 측정해 본 결과, 로직 회로에 공급되는 5V 및 3.3V 전원단에서 허용 오차 범위를 크게 벗어나는 고주파 리플(Ripple)이 관찰되었습니다. 이러한 전원 노이즈는 디지털 신호의 임계값을 불안정하게 만들어 CPU의 오작동이나 데이터 패킷의 손실을 유발하는 직접적인 원인이 됩니다. 특히 통신 인터페이스 라인의 파형을 분석했을 때, 신호의 라이징 에지와 폴링 에지에서 심한 오버슈트와 언더슈트가 발생하며 데이터 파형이 뭉개지는 현상이 확인되었습니다. 이는 단순히 외부 노이즈의 유입이라기보다는 보드 내부의 전압 안정화 회로가 제 기능을 수행하지 못하고 있음을 시사하는 지표입니다.
[현장 입고 상황]

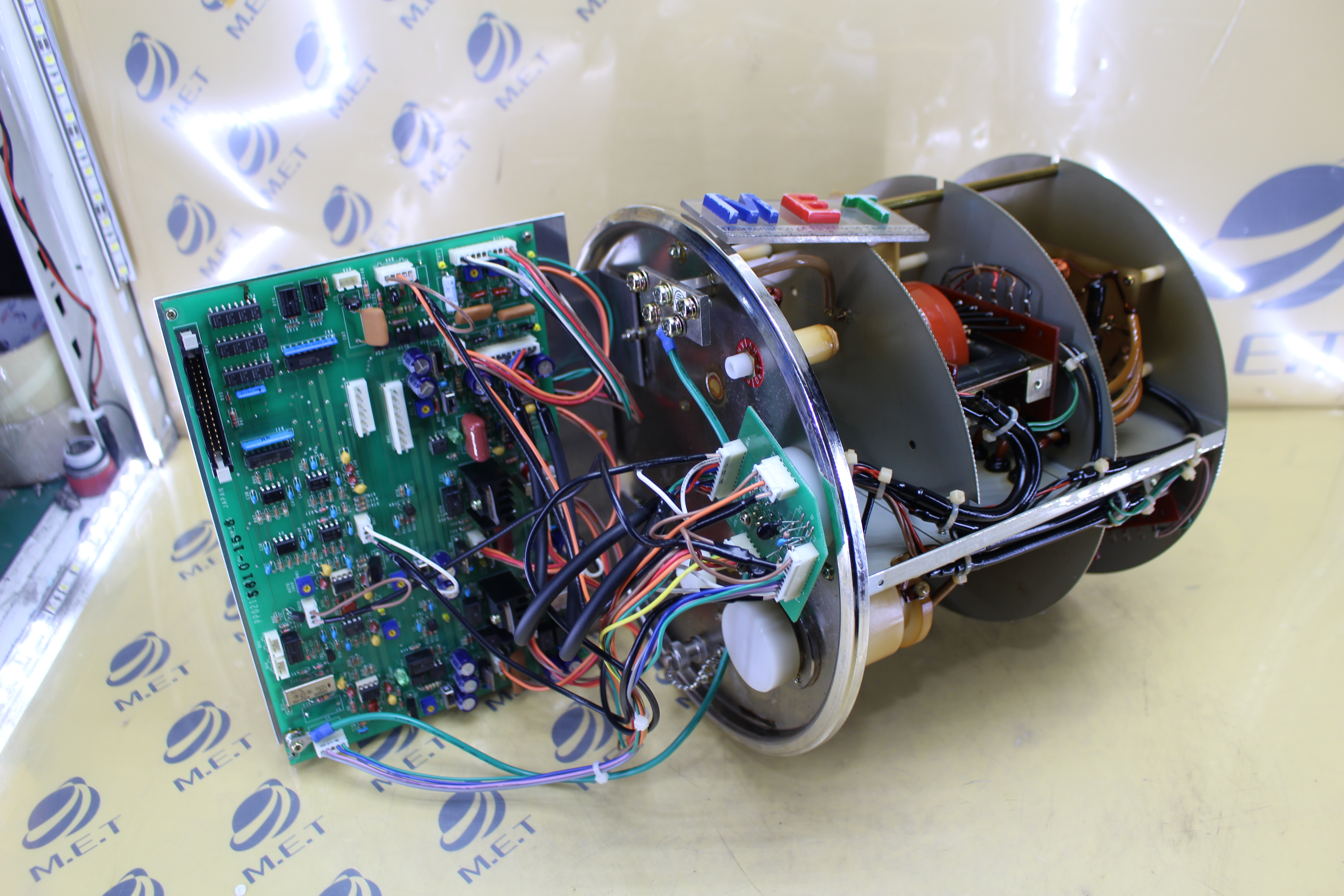

현장에서 수거된 장비는 장기간 고온의 제어반 내부에서 운용되었던 흔적이 역력했으며, 육안 검사 결과 전원 평활용 전해 커패시터 인근에서 전해액 누설로 인한 기판 부식의 징후가 포착되었습니다. 계측 장비를 통해 정밀하게 파악한 초기 결함 파형은 전원 투입 직후에는 비교적 안정적인 듯 보였으나, 보드에 부하가 걸리고 온도가 상승함에 따라 전압 변동 폭이 급격히 커지는 양상을 보였습니다. 통신 포트의 경우 차동 신호의 밸런스가 깨져 있어 수신 측 장비에서 프레임 오류를 빈번하게 인식하고 있었으며, 이는 생산 라인의 가동 중단으로 이어지는 치명적인 결함이었습니다. 전원단의 리플 전압이 로직 IC의 노이즈 마진을 침범하면서 임의의 비트 반전이 일어나는 전형적인 노후 장비의 트러블 상황으로 판단되었습니다.
[정밀 리워크]
가장 먼저 열화가 진행된 수동 소자들에 대한 전면적인 교체 작업을 진행했습니다. 전원단의 평활 성능을 복구하기 위해 ESR(등가 직렬 저항) 수치가 높아진 기존 전해 커패시터를 제거하고, 고온 환경에서도 안정적인 특성을 유지하는 고내구성 부품으로 실장했습니다. 특히 전압 레귤레이터 주변의 탄탈 커패시터와 적층 세라믹 커패시터(MLCC) 중 미세 크랙이 의심되는 소자들을 선별하여 교체함으로써 전원 공급의 순도를 높였습니다. 통신 인터페이스의 신호 왜곡을 해결하기 위해서는 신호 라인에 배치된 종단 저항과 필터용 인덕터의 임피던스 변화를 체크했습니다. 열화로 인해 정격 치를 벗어난 저항기들을 정밀급 저항으로 교체하고, 부식이 진행된 패턴은 미세 와이어링과 절연 코팅을 통해 복원했습니다. 이 과정에서 통신 트랜시버 IC 주변의 바이패스 커패시터를 보강하여 스위칭 노이즈가 신호선으로 유입되는 경로를 차단했습니다. 또한, 보드 전반에 걸친 납땜 상태를 재점검하여 냉납으로 인한 접촉 저항 증가 문제를 사전에 방지하는 리플로우 보강 작업을 병행했습니다.
[정상 가동 승인]
리워크 작업이 완료된 후, 자체 제작한 시뮬레이션 지그를 활용하여 보드의 전체적인 기능 검증을 실시했습니다. 수리 전 200mV 이상 발생하던 전원 리플은 교체 후 20mV 이내의 안정적인 수치로 제어되었으며, 장시간 부하 테스트에서도 전압 강하 현상 없이 일정한 출력을 유지하는 것을 확인했습니다. 통신 인터페이스 역시 로직 분석기를 통해 확인한 결과, 데이터 패킷의 왜곡 없이 깨끗한 구형파 신호가 송수신되는 것을 검증했습니다. 특히 고속 통신 모드에서도 패킷 드롭이나 응답 지연 현상이 완전히 사라진 것을 확인하여 현장 투입이 가능한 상태임을 승인했습니다. 최종적으로 항온항습기 내에서의 에이징 테스트를 통해 온도 변화에 따른 소자들의 열적 안정성까지 모두 확보하였으며, 클리닝 작업과 방습 코팅을 끝으로 모든 수리 공정을 마무리했습니다. 이와 같은 정밀 복구 과정을 통해 PP02121-0 관련 시스템의 신뢰성을 다시금 확보할 수 있었습니다.
