전원 투입 후 DC-Link 전압 미확보 및 간헐적 회로 차단 알람 발생에 따른 정밀 복원 수리 완료
현장 가동 중 메인 전원 투입 시 Ready 신호가 점등되지 않고, 간헐적으로 DC-Link 전압 불평형 알람이 발생하며 라인 전체가 가동 중단되는 증상으로 긴급 입고되었습니다. 초기 진단 결과, 해당 파워 모듈의 내부 제어 전원을 생성하는 SMPS 회로에서 심각한 수준의 리플 노이즈가 관측되었습니다. 이는 장기간 고온 환경 노출에 따른 전해 콘덴서의 전해액 건조와 그로 인한 내부 임피던스 상승이 주원인으로 파악되었습니다. 제어 전압이 불안정해지면서 내부 로직 회로가 오작동을 일으켰고, 결과적으로 메인 마그네트 컨택터에 신호를 보내지 못해 전압이 확립되지 않는 현상이 확인되었습니다.
오실로스코프를 이용해 각 출력 전압 단자를 계측한 결과, 5V 및 24V 라인에서 허용 범위를 초과하는 고주파 노이즈가 섞여 들어오는 것을 확인했습니다. 특히 DC-Link 평활 콘덴서 뱅크의 경우, 설계 용량 대비 약 40% 이상의 성능 저하가 발견되어 전압 평활 기능이 사실상 상실된 상태였습니다. 이로 인해 IGBT 전력 모듈로 전달되는 스위칭 신호의 베이스 라인이 흔들리며 파형 왜곡이 유도되었습니다. 이는 전력 변환 효율을 급격히 떨어뜨릴 뿐만 아니라, 장기적으로는 고가의 전력용 반도체 소자에 치명적인 손상을 줄 수 있는 위험한 상태였음을 확인하였습니다.
게이트 드라이버 회로 역시 정밀 추적 결과, 노이즈의 영향으로 일부 저항과 제너 다이오드의 특성이 변질되어 스위칭 타이밍이 어긋나는 현상을 보였습니다. 이를 해결하기 위해 열화된 수동 소자들을 전량 제거하고, 게이트 드라이버 회로의 패턴 세척 및 리워크 작업을 수행하였습니다. 고온 환경에서 견딜 수 있는 105도급 고신뢰성 부품으로 교체하여 향후 발생할 수 있는 열화 가능성을 최소화하였습니다. 또한, SMPS 1차측 및 2차측의 모든 스위칭 소자와 평활 소자를 교체하여 전원 공급의 안정성을 확보하고, 출력 전압의 리플을 허용치 이내로 억제하는 조치를 취하였습니다.

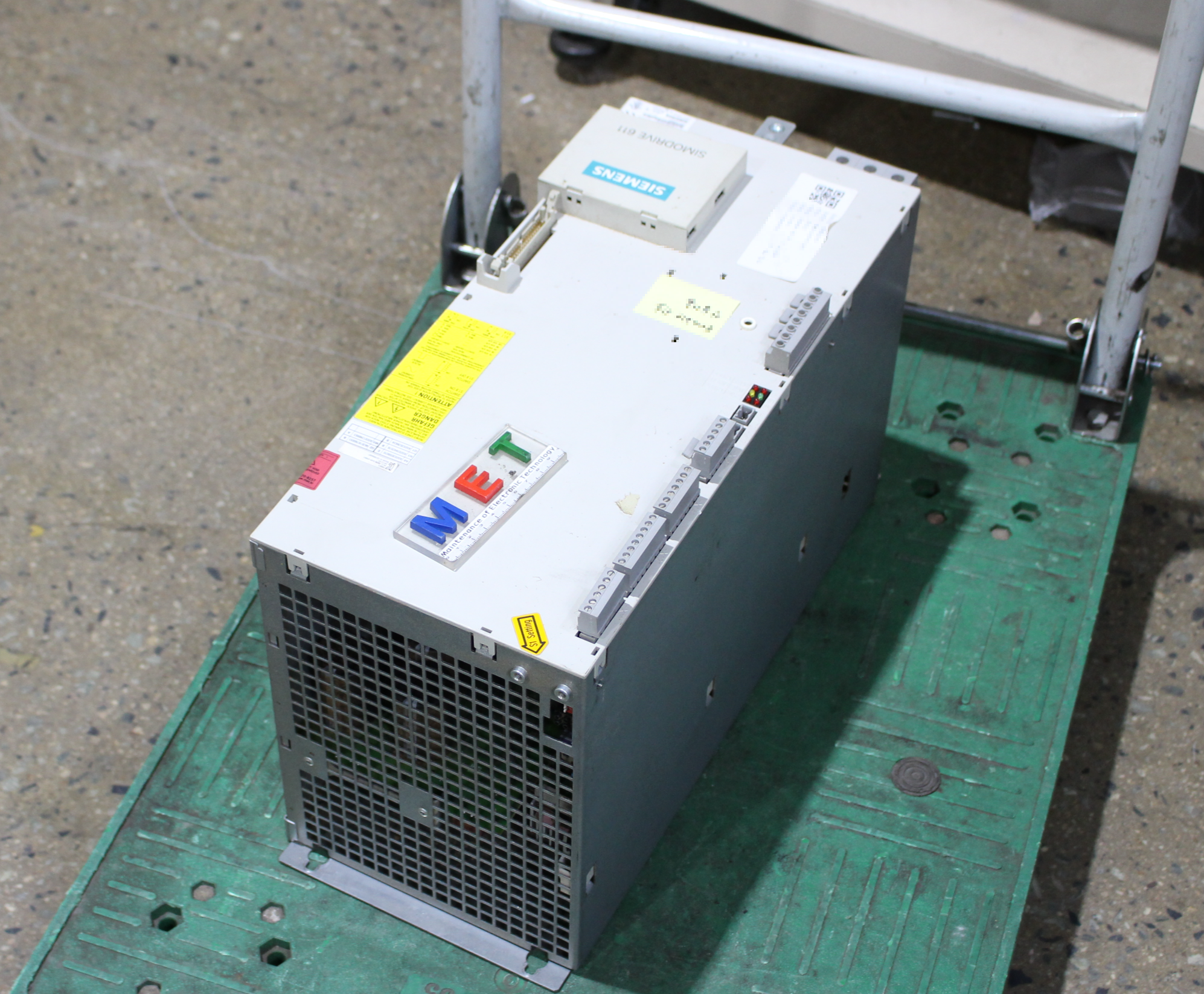

모든 부품 교체 후, 클린룸 내에서 초음파 세척 및 절연 코팅 작업을 병행하여 습기나 분진에 의한 2차 단락 사고를 예방할 수 있도록 조치하였습니다. 최종적으로 실부하 테스트 장비에 연결하여 6SN1145-1BA02-0CA2 장비가 정격 부하 가동 시 DC-Link 전압을 얼마나 안정적으로 유지하는지 확인하였습니다. IGBT의 스위칭 파형을 다시 계측한 결과, 왜곡 없이 깨끗한 구형파가 출력되는 것을 확인하였으며, 48시간 연속 가동 테스트를 통해 어떠한 노이즈나 발열 이상 없이 정상적으로 동작함을 검증하였습니다. 모든 기능이 제조사 규격 내로 복구되었음을 확인하고 최종 출고 조치하였습니다.
