전원단 노이즈 및 DC-Link 용량 부족으로 인한 구동 불량과 엔코더 통신 에러 복구 완료

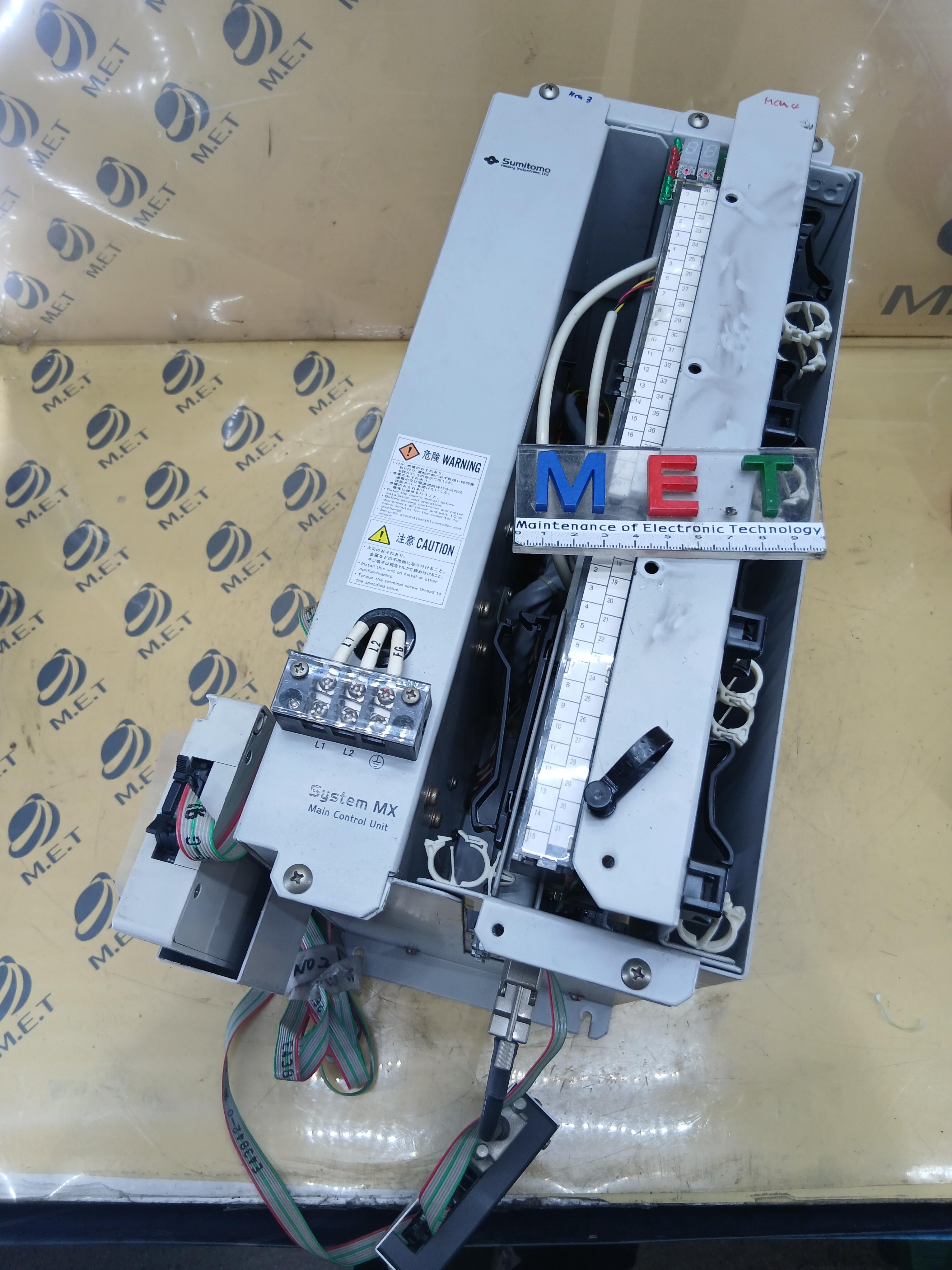

생산 라인 가동 중 간헐적으로 발생하는 전원 차단과 서보 시스템의 알람 발생으로 인해 공정 전체가 중단되는 현상이 지속적으로 보고되었습니다. 초기 현장 점검 결과, 제어반 내부에 장착된 해당 모델은 초기 기동 시에는 정상적으로 동작하는 듯 보였으나 운전 시간이 경과함에 따라 내부 발열과 함께 엔코더 통신 이상을 의미하는 에러 코드를 출력하며 정지하는 패턴을 보였습니다. 특히 부하가 급격히 변동하는 구간에서 전압 변동 폭이 비정상적으로 커지며 시스템 리셋이 빈번하게 발생하여 정밀 분석을 위해 당사 기술 센터로 입고되었습니다.
입고된 유닛을 대상으로 오실로스코프를 이용한 전원단 파형 분석을 실시한 결과, 내부 SMPS 스위칭 전원에서 허용 범위를 초과하는 고주파 리플 노이즈가 검출되었습니다. 이는 전원 공급 장치의 노후화로 인해 안정적인 직류 전압을 공급하지 못하고 있음을 시사하며, 특히 DC-Link 단의 평활 콘덴서를 정밀 계측한 결과 설계 용량 대비 약 40% 이상의 정전 용량 감퇴가 확인되었습니다. 이로 인해 서보 드라이브 내부의 전압 맥동이 심화되었고, 이는 다시 IGBT 게이트 드라이버 회로에 공급되는 제어 전압의 왜곡으로 이어져 스위칭 소자의 불규칙한 동작을 유발하고 있었습니다. 또한 엔코더 피드백 수신 회로의 신호 레벨을 추적한 결과, 노이즈 유입으로 인해 데이터 패킷의 무결성이 훼손되어 제어기가 위치 정보를 상실하는 근거를 확보하였습니다.
확인된 결함 블록을 중심으로 본격적인 복원 작업을 진행하였습니다. 우선 SMPS 전원단의 안정성을 확보하기 위해 수명이 다한 전해 콘덴서를 고온 내구성이 검증된 산업용 부품으로 전량 교체하였으며, 고주파 노이즈 필터링 성능을 보강하기 위해 주변 회로의 소자들을 재배치하고 보강하였습니다. IGBT 게이트 드라이버 회로의 경우 왜곡된 신호를 정형하기 위해 드라이브 IC와 주변 수동 소자들을 정밀 교체하였으며, 게이트 저항값의 오차 범위를 재조정하여 스위칭 효율을 최적화하였습니다. MC-550 MCU 장비의 엔코더 수신부 인터페이스 회로에서는 신호 감쇄를 방지하고 노이즈 면역력을 높이기 위해 통신 라인의 임피던스 매칭을 재실시하고, 오염된 커넥터 접점 부위의 세척 및 강화 작업을 병행하여 데이터 전송의 신뢰성을 회복시켰습니다.
수리 완료 후 실제 현장과 유사한 부하 환경을 조성하여 48시간 연속 가동 테스트를 실시하였습니다. 정격 부하 조건에서 전원단의 리플 전압은 기준치 이내로 안정화되었으며, 장시간 운전에도 DC-Link 전압의 변동 없이 일정한 출력이 유지됨을 확인하였습니다. 특히 가감속이 빈번한 고부하 운전 모드에서도 IGBT의 스위칭 파형이 왜곡 없이 깨끗하게 출력되었으며, 엔코더 피드백 신호 역시 단 한 차례의 통신 에러 없이 안정적으로 수신되는 것을 검증하였습니다. 최종적으로 내부 발열 상태와 냉각 팬의 동작 효율까지 점검하여 모든 항목이 정상 범위임을 판명하고 출고 조치를 완료하였습니다. 본 건은 전원 품질 저하가 제어 신호와 통신 라인에 악영향을 미친 전형적인 사례로, 소모성 부품의 주기적 교체 필요성을 확인한 사례로 기록되었습니다.
단종되거나 수급이 어려운 제어 기기일수록 정밀한 수명 연장 리빌드가 필수적입니다. 출고 전 24시간 실부하 에이징 테스트를 필수로 진행하며, 6개월 무상 보증과 긴급 4시간 대응 체계를 상시 가동하고 있습니다. 관련 기술 점검은 엠이티로 언제든 문의해 주시기 바랍니다.ㅃㅁ
