SMPS 노이즈 제거 및 DC-Link 콘덴서 교체, 게이트 드라이버 회로 리워크를 통한 정상 출력 복구

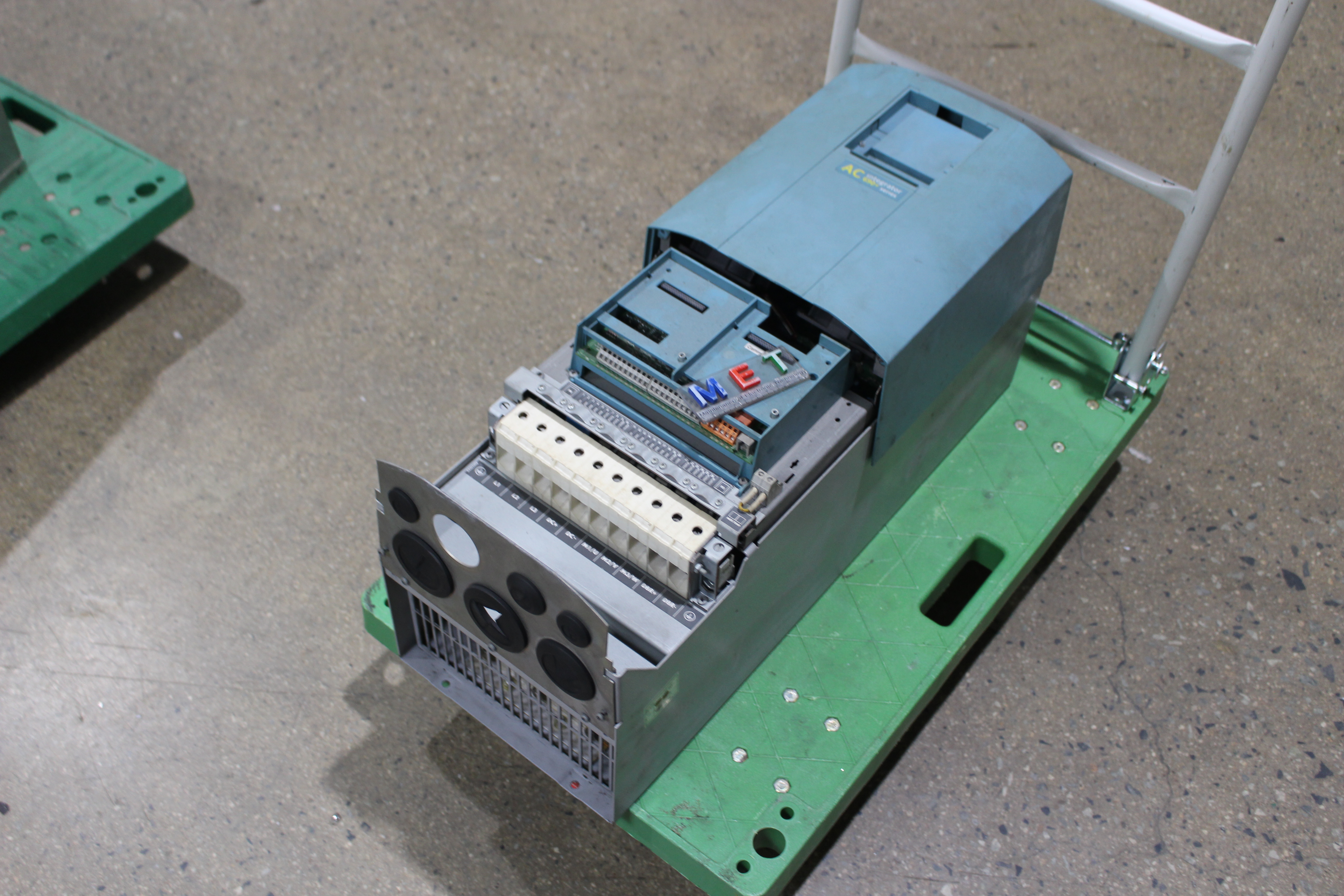

현장 가동 중 인버터의 디스플레이가 간헐적으로 소등되거나 제어 신호 입력에도 불구하고 모터 구동축이 미세하게 떨리며 저속 구간에서 트립이 발생하는 증상으로 입고되었습니다. 초기 진단 결과, 제어 전원이 투입된 상태에서 내부 냉각 팬의 회전 속도가 일정하지 않고 제어 보드의 상태 표시 LED가 불규칙하게 점멸하는 현상이 관찰되었습니다. 이는 내부 전원 공급 장치인 SMPS의 출력 전압이 안정적이지 못할 때 발생하는 전형적인 증상으로, 설비 전체의 제어 로직에 혼선을 주어 비정상적인 셧다운을 유발하는 주원인이 됩니다. 현장에서는 주로 과전압 혹은 저전압 에러가 번갈아 발생하며 공정 라인의 가동 중단을 초래했던 것으로 확인되었습니다.
본격적인 원인 분석을 위해 장비를 분해하여 각 파트별 정밀 계측을 실시하였습니다. 가장 먼저 SMPS 전원단의 2차측 출력 라인을 오실로스코프로 측정해 본 결과, 기준치를 상회하는 심각한 수준의 리플 노이즈가 포착되었습니다. 이는 전원 필터링 역할을 수행하는 소자들의 특성 저하로 인해 직류 전원이 깨끗하게 평활되지 못하고 교류 성분이 섞여 들어가는 현상입니다. 이로 인해 마이크로프로세서와 게이트 구동 회로에 불안정한 전력이 공급되고 있었습니다. 아울러 DC-Link 평활 콘덴서의 용량을 체크한 결과, 장기간 고온 노출 및 가동에 따른 내부 전해액 건조 현상으로 인해 초기 설계 용량 대비 30% 이상 감퇴한 상태임이 확인되었습니다. 이러한 용량 부족은 부하 변동 시 전압 강하를 방지하지 못해 인버터의 출력 토크 저하와 진동을 유발하는 결정적인 요인이 됩니다.
회로의 핵심인 전력 변환부 점검에서는 IGBT 전력 모듈의 스위칭 파형이 정상적인 사각형 파형을 유지하지 못하고 상단과 하단에서 심한 왜곡과 오버슈트가 발생하는 것이 확인되었습니다. 이는 IGBT 자체의 결함보다는 이를 제어하는 게이트 드라이버 회로 내의 저항 및 다이오드, 펄스 트랜스 등의 소자 변질로 인한 신호 전달 지연이 원인이었습니다. 게이트 신호의 상승 시간과 하강 시간이 불균형해지면서 IGBT가 불완전하게 온/오프 되어 발열이 급증하고, 결국 전력 모듈의 소손으로 이어질 수 있는 위험한 상태였습니다. 이에 따라 노후된 DC-Link 평활 콘덴서 전량을 신품으로 교체하여 에너지 저장 능력을 복원하였고, SMPS 단의 노이즈 억제를 위해 열화된 스위칭 소자와 필터용 콘덴서를 고온 내구성이 강한 부품으로 실장 조치하였습니다.
특히 파형 왜곡의 핵심 원인이었던 게이트 드라이버 회로에 대해서는 전면적인 리워크 작업을 진행하였습니다. 패턴의 부식 여부를 정밀 세척으로 제거한 후, 변질된 수동 소자들을 교체하고 냉납이 의심되는 지점들을 재납땜하여 신호 전송의 신뢰성을 확보하였습니다. 조치 후 다시 실시한 파형 측정에서 IGBT의 게이트 입력 신호가 깨끗한 구형파로 복원되었으며, 데드 타임 또한 설계 규격 내로 정밀하게 조정된 것을 확인하였습니다. 모든 회로 수복 공정을 마친 후에는 실제 부하 모터를 연결하여 단계별 속도 가변 및 정역 회전 테스트를 실시하였습니다.
연속 부하 운전 검증 과정에서 4시간 이상의 런닝 테스트를 통해 방열판의 온도 포화 상태를 점검하였으며, 과부하 영역에서도 출력 전류의 균형이 일정하게 유지됨을 확인하였습니다. SMPS 전원단의 리플 또한 허용 오차 범위 이내로 안정화되어 제어 보드의 오작동이나 통신 에러 없이 부드러운 구동이 이루어지는 것을 최종 검증하였습니다. 이번 수리는 단순히 파손 부품을 교체하는 것에 그치지 않고, 노이즈의 근본 원인인 전원단과 신호 전달계의 임피던스 불균형을 리워크 작업을 통해 완벽히 해결함으로써 장비의 수명을 연장하고 현장의 생산 안정성을 확보하는 데 중점을 두었습니다. 모든 점검 항목에서 합격 판정을 내린 후 출고 조치하였습니다.
