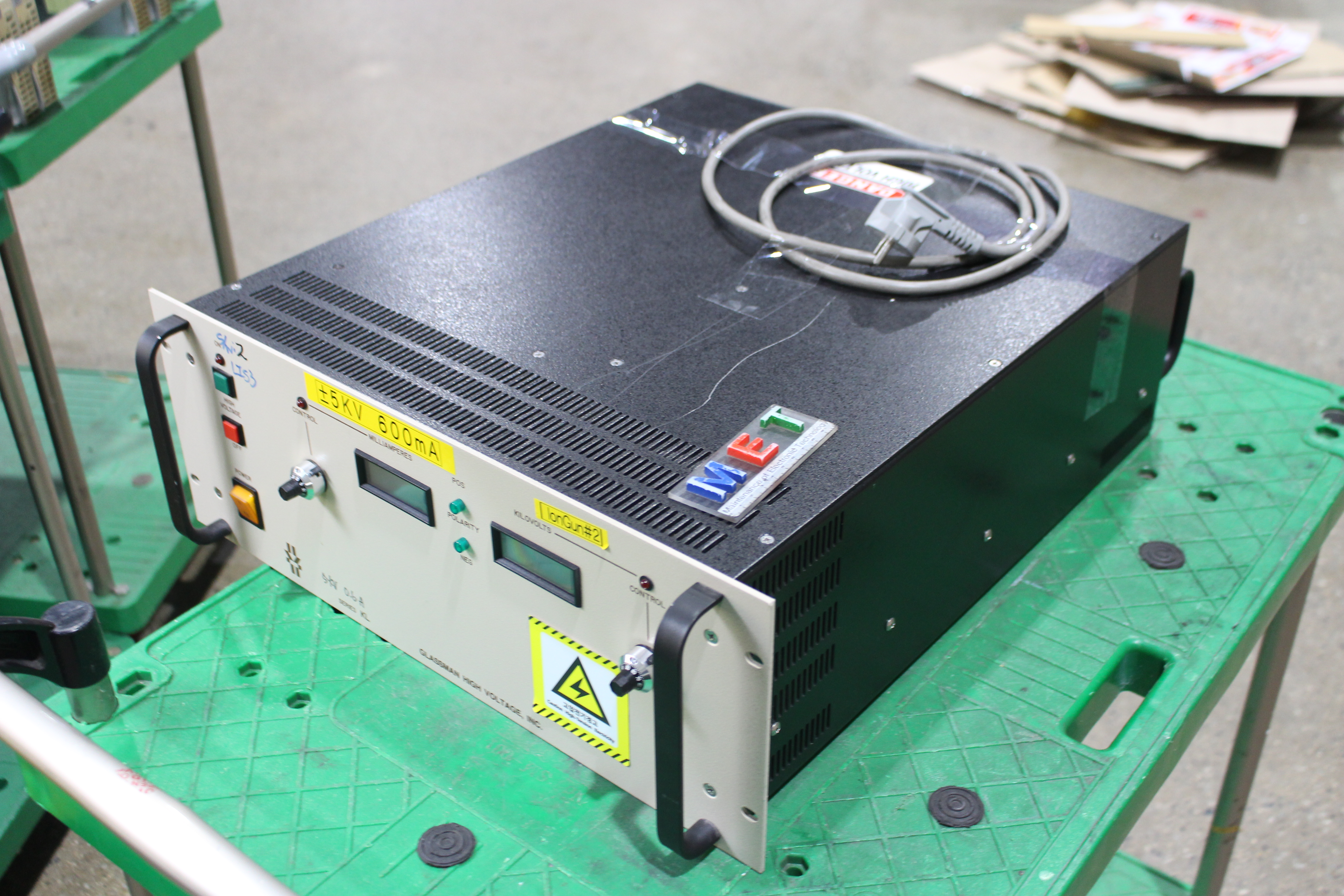

파워서플라이 전원 투입 시 내부에서 스파크가 발생하며 메인 차단기가 즉시 트립되거나, 전원이 전혀 들어오지 않는 증상으로 인해 생산 라인이 전면 중단된 상태로 긴급 입고되었습니다.
Q1. 입고 당시 주요 증상과 현장 반응은?
생산 현장에서 설비의 전원을 켜는 순간 펑 소리와 함께 분전반의 차단기가 내려가는 현상이 반복되었으며, 이로 인해 해당 공정의 모든 자동화 기기가 마비되는 심각한 트러블이 발생했습니다. 현장 보전팀에서는 자체적으로 퓨즈 교체를 시도했으나 교체 즉시 다시 단선되는 현상이 나타나 내부 회로의 심각한 단락을 직시하고 엠이티로 정밀 점검을 의뢰하셨습니다. 장비 입고 당시 외관상으로는 큰 문제가 없어 보였으나, 내부에서는 과전류로 인한 타는 냄새가 강하게 풍기고 있었으며 출력 단자의 전압은 0V로 고정되어 어떠한 제어 신호에도 반응하지 않는 전형적인 고전압 라인 파손 증상을 보였습니다. 특히 전원 공급의 핵심인 이 파워서플라이가 멈추면서 후단에 연결된 정밀 센서와 제어기들까지 전력을 공급받지 못해 라인 전체의 가동률이 급격히 저하된 상황이었습니다.
Q2. 정밀 분해 결과 드러난 내부 회로의 진짜 원인은?
장비를 분해하여 정밀 계측기로 회로를 추적한 결과, 가장 먼저 1차 정류 평활단의 대용량 콘덴서와 브릿지 다이오드 구간에서 완전한 쇼트 반응이 검출되었습니다. 고압의 교류 전원을 직류로 변환하는 과정에서 평활 콘덴서의 절연 성능이 파괴되어 양극과 음극이 직접 연결된 것과 다름없는 상태가 되었고, 이로 인해 과도한 전류가 유입되면서 회로 보호용 소자들까지 연쇄적으로 손상된 것입니다. 더불어 전압의 변환을 정밀하게 제어해야 할 PWM 스위칭 제어 IC가 내부 로직 파손으로 인해 기동 불능 상태에 빠져 있었습니다. 이는 전압 피드백 회로의 오작동으로 인해 IC 내부의 스위칭 소자가 과부하를 견디지 못하고 타버린 것으로 확인되었습니다. 마지막으로 2차 출력 필터링단에서는 장기간의 고온 노출로 인해 전해 콘덴서의 전해액이 누유되어 PCB 패턴을 부식시키고 있었으며, 이는 출력 전압의 리플을 증가시켜 장비의 안정성을 저해하는 결정적인 원인이 되고 있었습니다.
Q3. 엠이티만의 차별화된 오버홀 솔루션은?
단순히 고장 난 소자만 교체하는 방식이 아니라, 향후 동일 증상의 재발을 막기 위한 전면적인 오버홀 작업을 진행했습니다. 우선 쇼트가 발생한 1차 정류단의 브릿지 다이오드와 평활 콘덴서를 기존 규격보다 내압과 허용 전류가 높은 고성능 산업용 부품으로 교체하여 전원 노이즈 및 서지에 대한 내구성을 강화했습니다. 기동 불능 상태였던 PWM 제어 IC는 정밀 솔더링 장비를 사용하여 실장 하였으며, 주변의 저항과 다이오드 등 수동 소자들의 오차값까지 전수 검사하여 제어 신호의 정확도를 복원했습니다. 특히 전해액 누유로 오염된 PCB 기판은 특수 세척액을 이용한 초음파 세척 공정을 통해 부식 성분을 완전히 제거하고, 손상된 패턴은 동선을 이용해 보강한 뒤 절연 코팅제를 도포하여 습기나 분진으로부터 회로를 보호하도록 조치했습니다. 2차 출력단의 필터 콘덴서 역시 저ESR(등가직렬저항) 특성을 가진 고수명 부품으로 전량 교체하여 출력 전압의 순도를 극대화했습니다.
Q4. 재발 방지를 위한 최종 테스트와 출고 상태는?
수리가 완료된 파워서플라이는 실제 현장 부하 조건과 유사한 환경에서 로드 테스터기를 연결하여 단계별 부하 테스트를 실시했습니다. 무부하 상태에서의 전압 안정성은 물론, 풀 로드(Full Load) 상태에서도 전압 강하 없이 일정하게 출력이 유지되는 것을 확인하였으며, 오실로스코프를 통해 출력 파형의 리플 노이즈가 허용 오차 범위인 1% 미만으로 현저히 낮아진 것을 검증했습니다. 또한 열화상 카메라를 동원하여 장시간 구동 시에도 특정 소자에 발열이 집중되지 않는지 철저히 모니터링하여 방열 설계의 정상 작동 여부를 확인했습니다. 모든 검사를 통과한 장비는 방진 및 방습 포장을 거쳐 신품에 준하는 상태로 고객사에 전달되었으며, 정기적인 필터 청소와 주변 온도 관리 등 설비 수명을 연장할 수 있는 보전 가이드를 함께 제공하여 현장에서의 만족도를 높였습니다. 엠이티의 정밀 수리를 통해 파워서플라이는 다시금 안정적인 전력을 공급하며 생산 라인의 정상 가동을 뒷받침하게 되었습니다.
단종되거나 수급이 어려운 제어 기기일수록 정밀한 수명 연장 리빌드가 필수적입니다. 출고 전 24시간 실부하 에이징 테스트를 필수로 진행하며, 6개월 무상 보증과 긴급 4시간 대응 체계를 상시 가동하고 있습니다. 관련 기술 점검은 엠이티로 언제든 문의해 주시기 바랍니다.
