산업용 컨트롤러의 데이터 계측 오차로 인한 시스템 정지 및 출력 불량 증상 해결
현장 가동 중 센서로부터 인입되는 데이터의 편차가 허용 범위를 초과하여 공정 정밀도가 급격히 저하되고, 간헐적으로 제어 명령이 실행되지 않는 증상으로 인해 긴급 입고되었습니다. 해당 장비는 생산 라인의 핵심 연산을 담당하는 장치로, 현장에서는 실제 물리량과 컨트롤러가 인식하는 수치 사이에 지속적인 괴리가 발생하여 공정 불량률이 높아진 상태였습니다. 특히 특정 구간에서 출력 릴레이가 동작하지 않거나 채터링 현상이 발생하여 후단 설비에 전원을 제대로 공급하지 못하는 문제도 함께 확인되었습니다. 초기 진단 결과, 외부 노이즈에 노출된 환경에서 장기간 사용됨에 따라 내부 회로의 신호 무결성이 무너진 것이 주요 원인으로 판단되었습니다.
회로 블록 정밀 분석 및 핵심 소자 교체 과정
가장 먼저 정밀 계측기를 사용하여 아날로그 입력단의 신호 흐름을 추적하였습니다. 분석 결과, 센서의 미세한 전압 신호를 증폭하고 필터링하는 센서 입력단 OP-AMP 소자가 열화되어 오프셋 전압이 비정상적으로 높게 측정되었습니다. 이로 인해 A/D 변환 회로로 전달되는 신호에 왜곡이 발생하였고, 결과적으로 CPU가 잘못된 데이터를 연산하게 된 것입니다. 노후화된 정밀 OP-AMP를 산업용 고사양 부품으로 교체하였으며, 신호의 선형성을 확보하기 위해 주변의 고정밀 저항과 필터용 적층 세라믹 콘덴서의 용량 변화를 점검하여 오차 범위 밖의 소자들을 일괄 교체하였습니다.
이어지는 A/D 변환 회로 분석에서는 기준 전압(Reference Voltage)의 불안정성이 발견되었습니다. 전원 공급부에서 유입되는 고주파 노이즈가 기준 전압 회로에 영향을 주어 변환 결과값의 흔들림을 유발하고 있었습니다. 이를 해결하기 위해 전원 노이즈 저감용 전해 콘덴서를 고온 내구성이 뛰어난 저임피던스 타입으로 전면 교체하였으며, 전원 라인에 추가적인 필터 회로 보강을 통해 깨끗한 전원이 공급되도록 조치하였습니다. 또한, 물리적인 접점 동작을 담당하는 출력 릴레이를 점검한 결과, 잦은 개폐 동작으로 인해 접점 부위가 검게 그을리고 전기적 저항이 높아진 상태였습니다. 소손된 릴레이를 모두 제거하고 정격 사양에 부합하는 신품으로 교체하여 확실한 스위칭 동작이 이루어지도록 복원하였습니다.

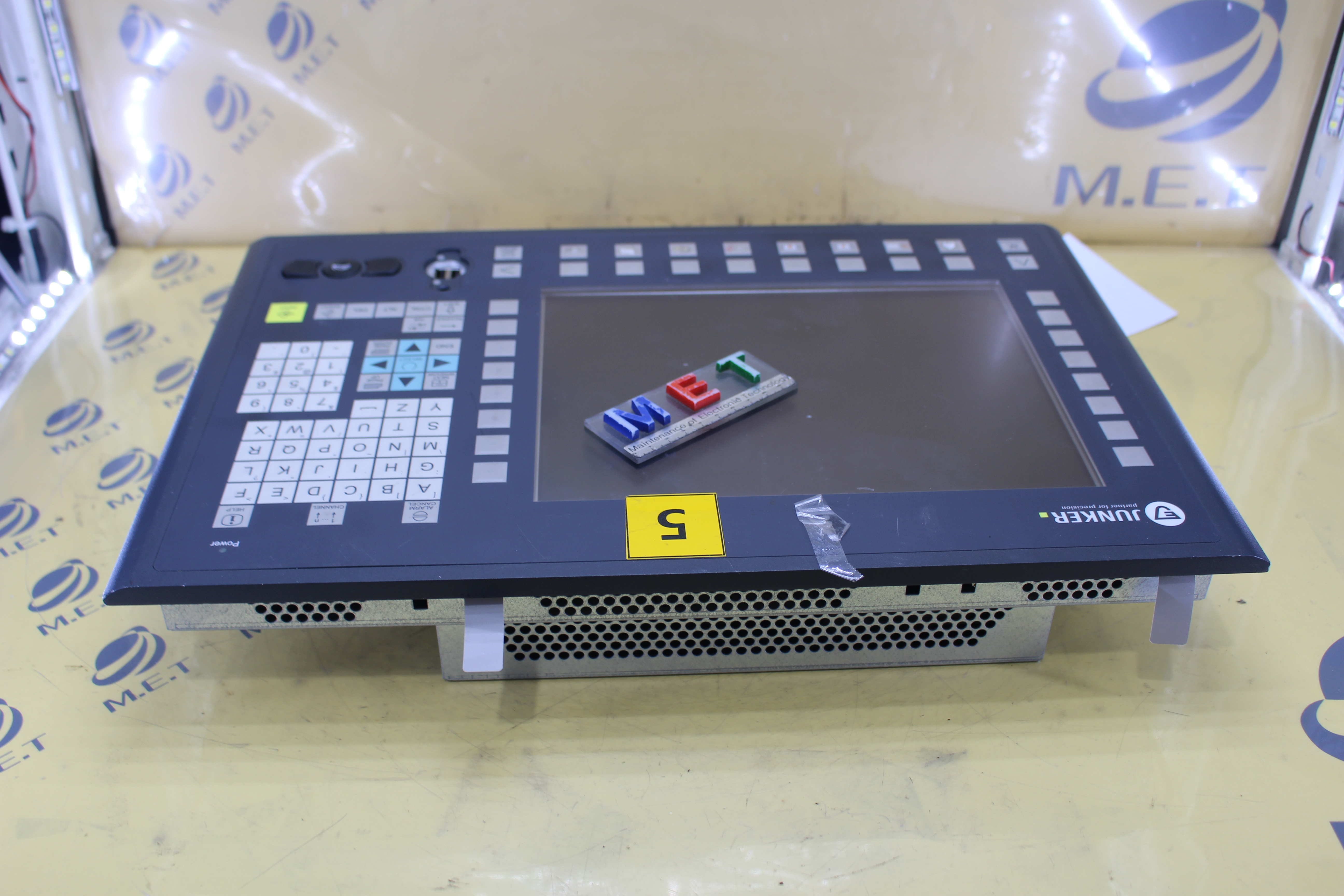

모든 소자 교체 후에는 회로 기판 전체에 대한 세척 작업을 진행하였습니다. 산업 현장의 분진과 유증기가 기판 표면에 흡착될 경우 미세한 누설 전류를 발생시켜 신호 간섭의 원인이 될 수 있기 때문입니다. 세척 후에는 습기 및 부식 방지를 위한 절연 코팅 처리를 통해 재고장 발생 가능성을 최소화하였습니다. ET-K 12 장비의 특성상 정밀한 전압 제어가 요구되므로, 교체된 부품들이 회로 설계 의도대로 동작하는지 각 테스트 포인트별로 전압 수치를 재측정하여 데이터 시트와 일치함을 확인하였습니다.
부하 시뮬레이션 테스트 완료 및 출고
수리가 완료된 컨트롤러는 실제 현장과 유사한 환경을 구축한 시뮬레이터에 연결하여 최종 검증 단계를 거쳤습니다. 4-20mA 및 0-10V 등 표준 산업용 센서 신호를 입력하여 컨트롤러의 디스플레이 수치와 실제 입력값이 일치하는지 전 구간에 걸쳐 전수 검사를 실시하였습니다. 수리 전 발생했던 데이터 튀는 현상이나 오차 범위 이탈 증상은 완벽히 사라졌으며, 장시간 가동 시에도 신호의 안정성이 유지됨을 확인하였습니다.
또한, 출력 릴레이의 부하 테스트를 통해 정격 전류 인가 시 접점의 발열 여부와 동작 속도를 점검하였습니다. 수차례의 반복 동작 시험에서도 채터링 없이 정확한 타이밍에 출력이 나가는 것을 확인하였으며, 전원부의 노이즈 레벨 역시 오실로스코프 측정 결과 허용치 이내로 안정화되었습니다. 이러한 정밀 점검과 소자 교체 과정을 통해 장비의 신뢰성을 회복하였으며, 현장 투입 후 즉시 정상 가동이 가능한 상태로 고객사에 출고를 완료하였습니다. 산업용 제어 장비는 미세한 소자의 성능 저하가 전체 시스템의 가동 중단으로 이어질 수 있으므로, 주기적인 전원부 소모품 교체와 입력단 신호 점검이 필수적입니다.
(주)엠이티는 단순 부품 교체를 넘어 설비의 장기 신뢰성을 복원합니다. 모든 출고 장비는 특허 지그 파형 검증을 거치며 6개월 품질 보증이 제공됩니다. No Fix No Fee 원칙으로 부담 없이 수리 상담을 진행하실 수 있습니다.
