SMPS 전원 노이즈 및 DC-Link 용량 저하에 따른 게이트 구동 회로 왜곡 수리 완료
[긴급 접수 및 1차 계측]

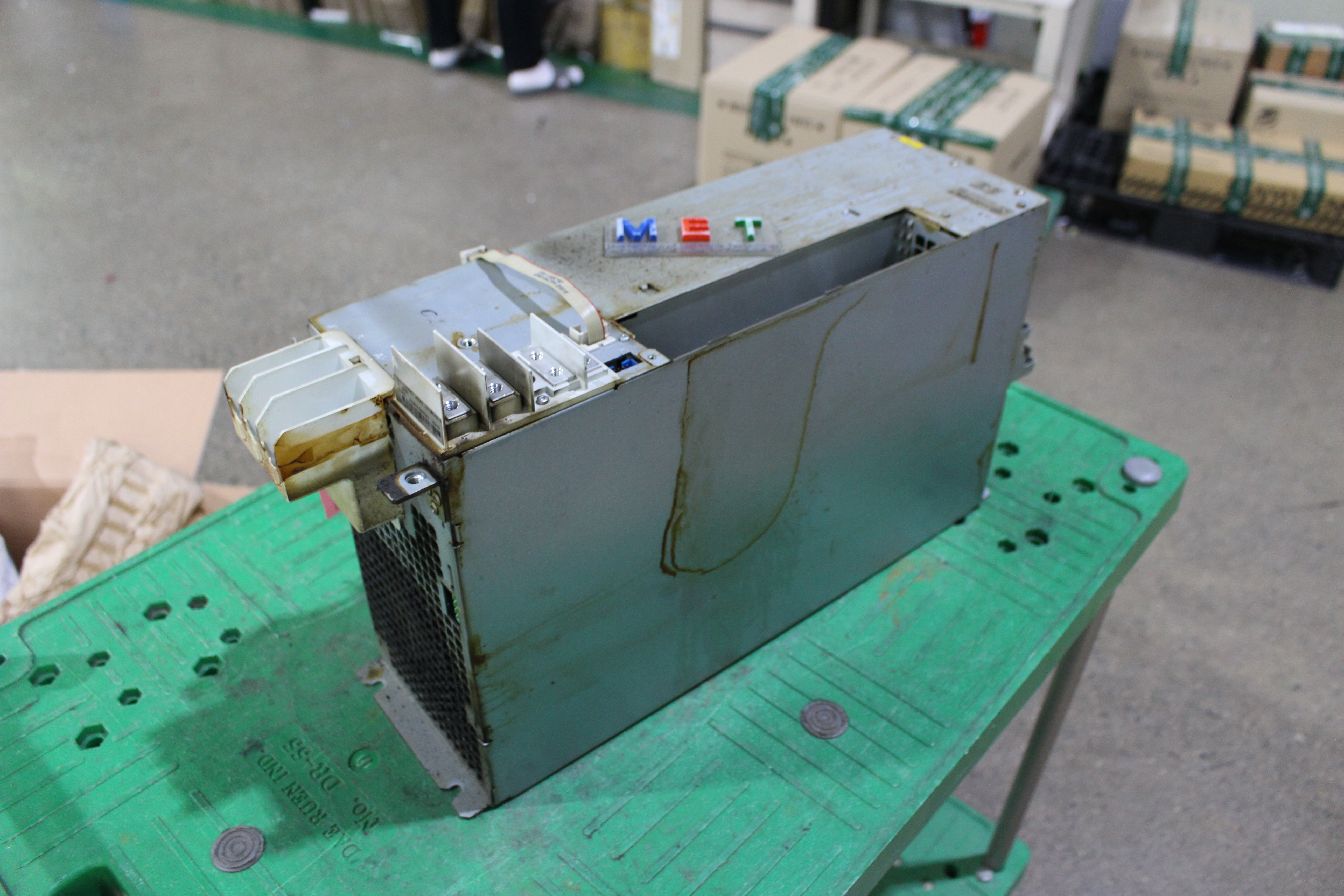

현장 가동 중 빈번한 알람 발생과 함께 간헐적인 전원 차단 증상이 발생하여 정밀 점검을 위해 해당 드라이브가 긴급 입고되었습니다. 초기 육안 검사 결과 내부 냉각 시스템의 분진 고착이 심각한 상태였으며, 제어 전원 인가 시 디스플레이 패널의 밝기가 불규칙하게 변동하는 현상이 관측되었습니다. 1차 계측 단계에서 디지털 오실로스코프를 통해 내부 전원 제어 유닛의 출력을 분석한 결과, 기준 전압 대비 약 15% 이상의 고주파 리플 노이즈가 유입되고 있음을 확인하였습니다. 이는 내부 로직 회로의 오동작을 유발하는 결정적인 원인으로 판단되어 즉각적인 회로 추적을 실시하였습니다.
[회로 정밀 추적]
회로 정밀 추적 과정에서 전원 공급 장치인 SMPS 단의 스위칭 주파수가 불안정하게 변동하는 것을 포착하였습니다. 특히 DC-Link 단에 배치된 대용량 평활 콘덴서의 ESR(등가 직렬 저항) 수치를 정밀 측정한 결과, 설계 기준치 대비 약 40% 이상의 용량 감퇴가 진행되었음을 파악하였습니다. 이러한 전압 평활 능력의 저하는 게이트 드라이버 회로에 공급되는 전원의 품질 하락으로 이어졌으며, 결과적으로 IGBT 전력 모듈의 스위칭 파형에 심각한 왜곡을 발생시키는 연쇄적인 고장 메커니즘을 형성하고 있었습니다. 게이트 신호의 라이징 타임과 폴링 타임이 비정상적으로 지연되어 전력 소자의 발열 가속화 및 효율 저하가 극심한 상태로 판명되었습니다.
[하드웨어 리빌드]
하드웨어 리빌드 단계에서는 노후화된 DC-Link 평활 콘덴서 전량을 고온 내구성이 강화된 산업용 등급의 신품으로 교체하였습니다. 또한 SMPS 전원단의 노이즈 필터 회로를 보강하고, 변질된 전해 콘덴서와 연동된 피드백 회로의 정밀 저항들을 일괄 교체하여 전압 안정도를 확보하였습니다. 왜곡된 파형을 출력하던 게이트 드라이버 회로는 부식된 패턴 클리닝 및 소자 재납땜 작업을 포함한 전면적인 Rework를 실시하였습니다. IGBT 전력 모듈의 경우 절연 파괴 여부를 정밀 시험한 뒤, 기존의 경화된 서멀 컴파운드를 완전히 제거하고 열전도율이 우수한 고성능 소재로 재도포하여 방열 성능을 최적화하였습니다.
[실부하 최종 검증]
모든 회로 수복 및 부품 교체 작업을 완료한 후, 실제 모터 부하를 연결하여 최종 검증 시험을 수행하였습니다. 인버터 가속 및 감속 시의 DC-Link 전압 변동 폭을 모니터링한 결과, 수리 전과 비교하여 현저히 안정된 전압 유지 특성을 보였습니다. 오실로스코프로 재측정한 IGBT 게이트 스위칭 파형은 노이즈와 왜곡 없이 깨끗한 구형파를 출력하고 있음을 확인하였습니다. 약 4시간 동안의 연속 부하 운전을 통해 발열 상태와 제어 응답성을 점검하였으며, 어떠한 오동작이나 알람 발생 없이 정상 가동되는 것을 확인한 후 최종 출고 조치하였습니다.
