서보 드라이브 전원 공급 불안정 및 엔코더 통신 오류에 따른 정밀 소자 교체 및 회로 보정 완료
Q1. 입고 당시 주요 증상과 현장 반응은?
현장에서 설비 가동 중 간헐적으로 발생하는 저전압 알람과 엔코더 피드백 오류로 인해 생산 라인이 수시로 정지되는 심각한 상황이었습니다. 초기 가동 시에는 문제가 없는 듯 보이나, 장비의 온도가 상승하거나 부하가 집중되는 구간에서 서보 드라이브 내부의 전원 공급이 불안정해지며 제어 불능 상태에 빠지는 현상이 반복되었습니다. 현장 담당자에 따르면 시스템 리셋을 통해 일시적으로 복구되기는 하나, 발생 빈도가 점차 잦아지면서 최종적으로는 전원 투입 직후 에러 코드가 점등되며 구동 자체가 불가능해진 상태로 엠이티에 긴급 입고되었습니다. 특히 모터의 위치 값을 읽어오는 과정에서 데이터 손실이 발생하여 원점 복귀가 되지 않는 등 정밀 제어 기기 특유의 복합적인 고장 징후를 보이고 있었습니다.
Q2. 정밀 분해 결과 드러난 내부 회로의 진짜 원인은?
입고된 장비를 분해하여 정밀 계측 장비로 회로 내부를 분석한 결과, 가장 먼저 SMPS(Switching Mode Power Supply) 전원단의 노이즈 문제가 확인되었습니다. 내부 로직 회로와 게이트 드라이버에 안정적인 DC 전원을 공급해야 할 SMPS 회로 내 소자들의 노후화로 인해 출력 전압에 과도한 리플 노이즈가 섞여 나오고 있었습니다. 이는 곧바로 DC-Link 평활 콘덴서의 부하로 이어졌으며, 점검 결과 해당 콘덴서의 정전 용량이 기준치 대비 40% 이상 감퇴하여 전압 유지가 불가능한 상태였습니다.
더욱 심각한 점은 이러한 전원 불안정이 IGBT 게이트 드라이버 회로에까지 영향을 미쳐, 스위칭 신호의 파형이 심하게 왜곡되어 있었다는 사실입니다. 게이트 드라이브 신호의 상승 및 하강 시간이 지연되면서 IGBT의 발열을 초래하고, 이는 다시 제어 보드의 엔코더 수신 회로에 전기적 간섭을 일으켜 피드백 에러를 유발하는 연쇄적인 고장 구조를 형성하고 있었습니다. 엔코더 수신부의 라인 드라이버 IC 주변에서도 열화 흔적이 발견되어, 단순한 부품 교체만으로는 해결될 수 없는 복합적인 회로 손상이 진행된 상태였습니다.
Q3. 엠이티만의 차별화된 오버홀 솔루션은?
(주)엠이티는 단순한 고장 부품 교체를 넘어 장비의 수명을 근본적으로 연장하기 위한 전면적인 오버홀 작업을 시행하였습니다. 우선 SMPS 전원단의 수명이 다한 전해 콘덴서와 PWM 제어 소자들을 고온 환경에서도 견딜 수 있는 고내구성 부품으로 전량 교체하였습니다. 특히 DC-Link 평활 콘덴서는 기존 사양보다 높은 허용 온도를 가진 산업용 최상급 부품을 적용하여 전압 안정성을 극대화하였습니다.
IGBT 게이트 드라이버 회로의 경우, 왜곡된 파형을 바로잡기 위해 관련 저항과 다이오드, 포토커플러를 정밀 매칭된 신품으로 교체하고 오실로스코프를 통해 실시간 신호 복원 여부를 검증하였습니다. 또한 엔코더 피드백 회로의 신뢰성을 확보하기 위해 수신단 필터 회로를 보강하고, 통신 노이즈를 차단할 수 있도록 기판 세척 및 절연 코팅 작업을 병행하였습니다. 이 과정에서 냉각 팬의 회전 속도 저하가 확인되어 소음이 적고 풍량이 개선된 정품 팬으로 교체함으로써 내부 열 순환 구조까지 완벽하게 개선하였습니다.
Q4. 재발 방지를 위한 최종 테스트와 출고 상태는?

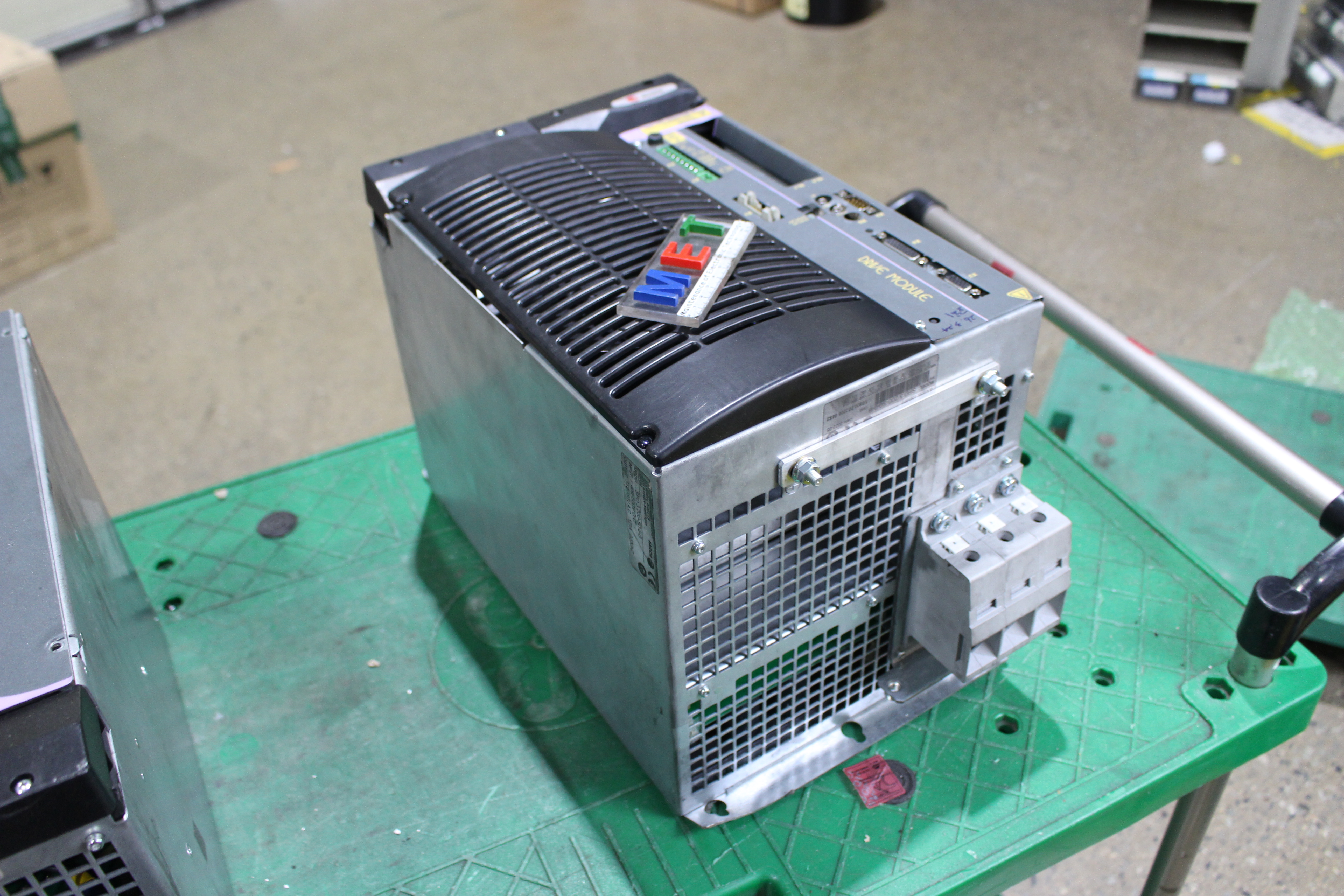

수리가 완료된 SPD 3.200-S0-0-B 장비는 실제 현장과 동일한 부하 환경을 조성한 테스트 벤치에서 장시간 에이징 테스트를 거쳤습니다. 오실로스코프 측정 결과, SMPS 전원단의 리플 노이즈는 무시할 수 있는 수준으로 현저히 감소하였으며, DC-Link 전압 역시 급격한 부하 변동 상황에서도 흔들림 없이 안정적으로 유지됨을 확인하였습니다. 특히 가장 문제가 되었던 엔코더 피드백 신호는 고속 회전 시에도 데이터 누락 없이 깨끗한 구형파를 유지하며 제어 보드와 완벽하게 동기화되었습니다.
최종적으로 서보 락(Servo Lock) 상태에서의 전류 유지 능력과 가감속 시의 응답성을 점검하여 제조사 출고 당시의 성능 지표에 도달했음을 검증하였습니다. 모든 점검 데이터는 수리 보고서에 기록되었으며, 장비 외관 세척 및 정전기 방지 포장을 거쳐 즉시 현장에 투입 가능한 최상의 상태로 출고되었습니다. 엠이티의 정밀 오버홀을 통해 해당 드라이브는 향후 수년간 안정적인 가동을 보장받게 되었습니다.
