산업용 컨트롤러 데이터 계측 오차 및 출력 릴레이 소손 회로 수리 완료

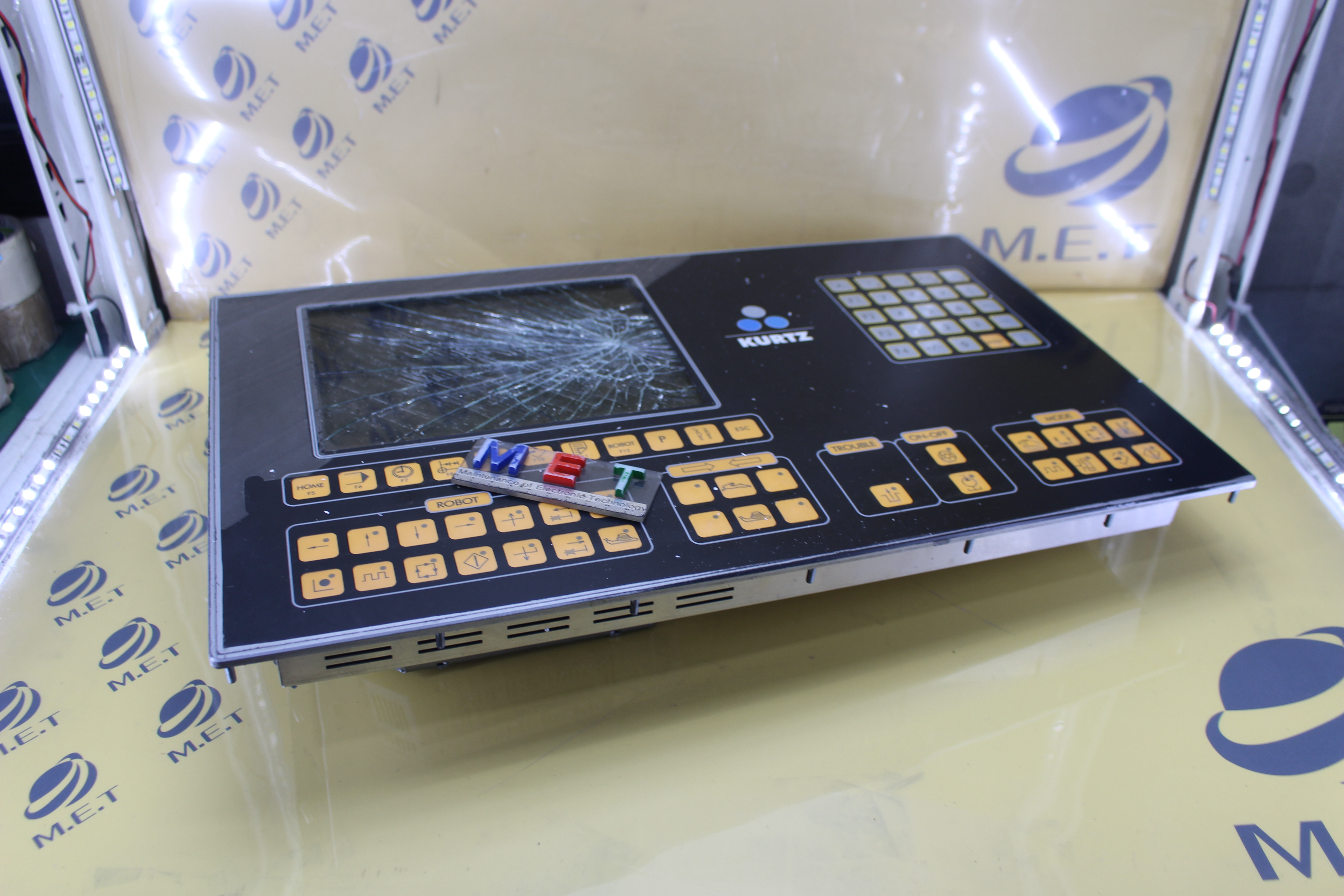

현장 가동 중 센서 입력값이 실제 물리량과 다르게 널뛰는 현상이 발생하며 공정 정밀도가 급격히 저하되어 (주)엠이티에 긴급 입고되었습니다. 해당 장비는 생산 라인의 핵심적인 연산과 제어를 담당하는 장치로, 미세한 전압 변동에도 공정 전체의 불량률이 상승할 수 있는 민감한 환경에서 운용되고 있었습니다. 입고 직후 전원 인가 테스트를 실시한 결과, 내부 로직 전압은 외견상 정상 범주에 있는 것처럼 보였으나 정밀 오실로스코프 측정 시 고주파 노이즈가 전원 라인 전체에 혼입되어 아날로그 신호의 기저선이 심하게 흔들리는 상태임을 확인하였습니다. 특히 외부 센서로부터 들어오는 4-20mA 신호가 디지털 값으로 변환되는 과정에서 오차가 누적되어 연산 오류를 일으키고 있었습니다.
[긴급 접수 및 1차 계측]
본체 분해 후 가장 먼저 전원 공급부의 리플 전압을 측정하였습니다. 1차측 정류 회로를 지나 2차측 로직 전압으로 변환되는 과정에서 평활용 커패시터의 용량 감퇴로 인해 약 500mV 이상의 고주파 리플이 관찰되었습니다. 이는 A/D 변환 회로의 기준 전압 안정성을 해치는 결정적인 요인이 됩니다. 또한, 제어 명령을 외부 액추에이터로 전달하는 출력단 릴레이들의 접점 저항을 측정한 결과, 특정 채널에서 수 옴 이상의 높은 저항값이 검출되었습니다. 이는 빈번한 스위칭 동작에 의한 접점 소손으로 판단되며, 실제 현장에서 신호 전달이 간헐적으로 끊기거나 지연되는 현상의 직접적인 원인이 되었음을 파악하였습니다. 열화상 카메라를 통한 초기 통전 검사에서는 아날로그 입력단 인근의 특정 소자에서 국부적인 발열이 감지되어 심층 분석에 착수하였습니다.
[회로 정밀 추적]
문제가 된 아날로그 입력 회로를 정밀 추적한 결과, 다채널 센서 신호를 증폭하고 필터링하는 OP-AMP 소자들의 열화가 두드러졌습니다. 장기간 고온 환경에 노출되면서 소자 내부의 선형성이 무너졌고, 이로 인해 입력 신호가 비정상적으로 왜곡되어 A/D 컨버터로 입력되고 있었습니다. 특히 A/D 변환 회로의 주변 수동 소자 중 고정밀 저항기들의 오차 범위가 허용치를 초과한 상태였으며, 이는 최종적인 데이터 계측 오차를 심화시키는 결과를 초래했습니다. 전원 노이즈의 경우, 보드 전반에 배치된 디커플링 커패시터들이 제 역할을 하지 못하고 있었으며, 접지 라인과 신호 라인 사이의 절연 저항 또한 기준치 미달로 확인되었습니다. 이러한 복합적인 회로 결함은 단순한 부품 교체만으로는 해결이 불가능하며, 신호 경로 전반에 걸친 리빌드가 필요한 상황이었습니다.
[하드웨어 리빌드]
먼저 노후화된 모든 전해 커패시터를 고온 내구성이 뛰어난 산업용 등급의 부품으로 교체하여 전원부의 안정성을 확보하였습니다. 노이즈 억제를 위해 입력단에 페라이트 비드와 고주파 필터링용 적층 세라믹 커패시터를 추가 보강하였습니다. 열화가 진행된 센서 입력단 OP-AMP는 저잡음, 저전력 특성을 가진 고정밀 사양의 신품으로 일괄 교체하였으며, A/D 변환 회로의 기준 전압을 생성하는 레퍼런스 IC 역시 교체하여 계측의 정밀도를 신품 수준으로 회복시켰습니다. 접점 소손이 확인된 출력 릴레이는 아크 억제 능력이 강화된 밀폐형 릴레이로 교체하여 향후 발생할 수 있는 접점 고착 문제를 미연에 방지하였습니다. 모든 교체 작업 후에는 보드 세척액을 이용해 잔류 플럭스와 이물질을 완벽히 제거하고, 습기 및 분진으로부터 회로를 보호하기 위해 고절연 코팅제를 도포하여 내구성을 강화하였습니다.
[실부하 최종 검증]
수리가 완료된 장비를 정밀 캘리브레이터와 연결하여 입출력 성능 검증을 실시하였습니다. 4mA에서 20mA까지 단계별로 신호를 주입했을 때, 컨트롤러 내부에서 인식하는 디지털 데이터 값이 오차 범위 0.1% 이내로 정확하게 일치하는 것을 확인하였습니다. 장시간 에이징 테스트를 통해 전원 노이즈 수준을 재측정하였으며, 수리 전 대비 90% 이상 노이즈가 저감되어 안정적인 파형이 유지됨을 검증하였습니다. 또한 교체된 릴레이의 동작 응답 속도와 접점 안정성을 수천 회 반복 테스트하여 실부하 환경에서도 안정적인 스위칭이 가능함을 확인하였습니다. 최종적으로 현장 설비와 동일한 통신 환경을 구축하여 데이터 누락이나 연산 지연 현상이 완벽히 해결되었음을 확인한 후 출고 조치하였습니다. (주)엠이티는 이와 같은 정밀 회로 수리를 통해 산업용 장비의 수명을 연장하고 생산성 극대화를 지원하고 있습니다.
(주)엠이티는 2002년 설립 이래 축적된 산업 하드웨어 기술력을 바탕으로 회로 단위 오버홀을 제공합니다. 자체 특허 부하 테스트 지그를 통해 현장 부하 환경에서 엄격한 무결성 검증을 마친 뒤 출고하며, 6개월 품질보증 및 수리 불가 시 비용을 받지 않는 No Fix No Fee 정책을 준수합니다.
