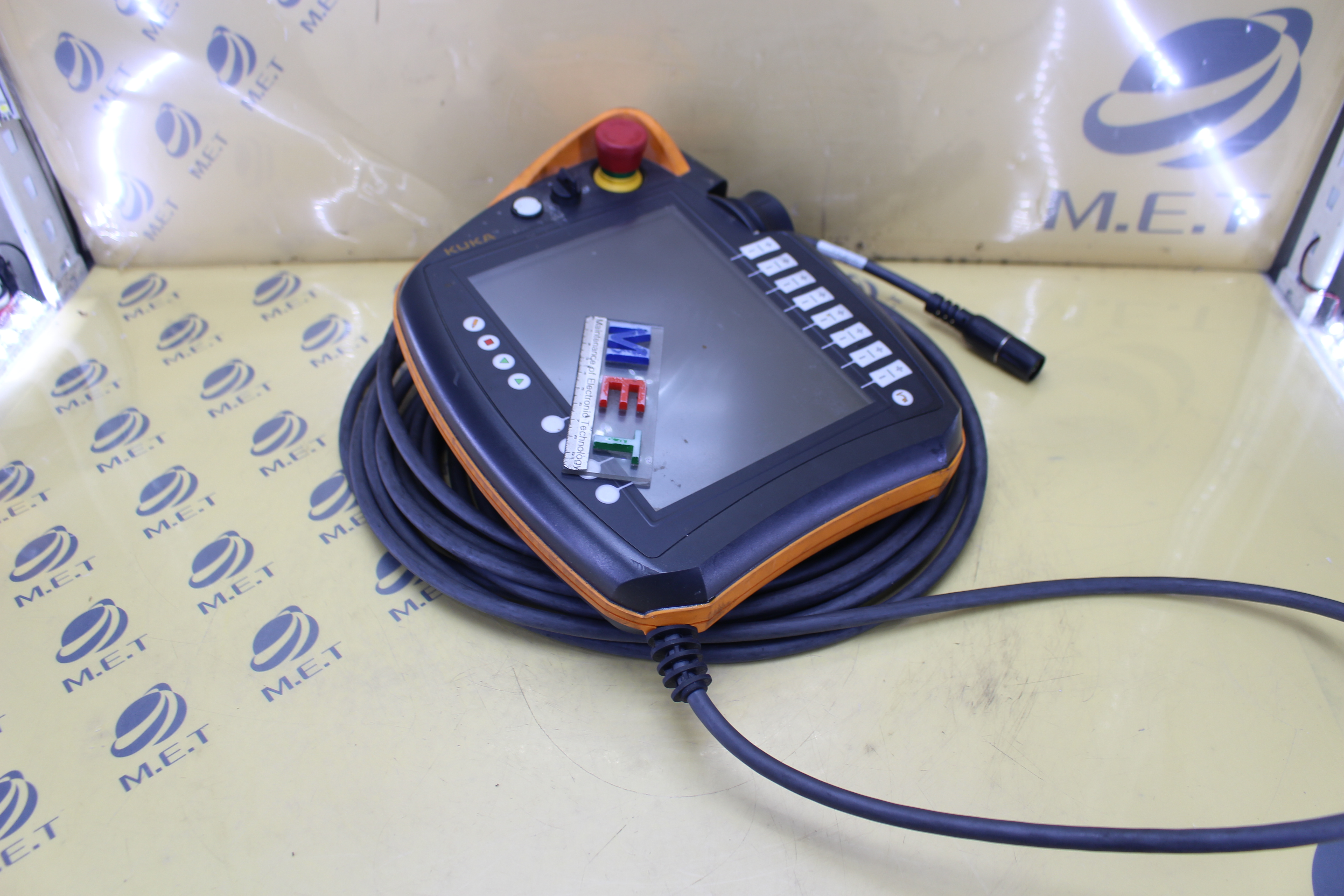

PENDANT 전원단 리플 제거 및 통신 인터페이스 신호 왜곡 복구로 정상 동작 구현
1. 현장 고장 증상 및 1차 진단
현장 가동 중 펜던트의 화면이 간헐적으로 깜빡이거나 메인 컨트롤러와의 통신 단절 메시지가 빈번하게 발생하여 정밀 점검을 위해 입고되었음. 입고 당시 초기 구동 테스트를 실시한 결과, 전원 인가 직후 화면 출력은 정상적으로 보이나 일정 시간이 경과하면 시스템이 멈추거나 통신 에러 코드를 출력하며 비정상적인 동작을 반복하는 현상이 확인됨. 이는 장기간 사용에 따른 내부 전력 공급 계통의 불안정성과 신호 전달 경로상의 노이즈 간섭이 주요 원인인 것으로 추정됨. 특히 작업자가 조작 버튼을 누를 때마다 백라이트의 밝기가 미세하게 변동되는 현상이 관찰되어, 내부 전압 강하 및 부하 변동에 대한 대응 능력이 현저히 저하된 상태임을 1차 진단함. 기기의 전반적인 상태를 고려할 때 단순 접촉 불량보다는 내부 회로 소자의 노후화에 따른 기능 상실로 판단하고 정밀 분해 검사를 실시하기로 결정함.
2. 내부 정밀 분해 계측 및 원인 분석
하우징 분해 후 내부 제어 보드의 전원 입력단 및 로직 전압 생성 회로를 정밀 계측기로 분석함. 오실로스코프를 이용한 실시간 파형 분석 결과, 메인 프로세서와 통신 칩셋에 공급되는 5V 및 3.3V 전원 라인에서 허용 범위를 초과하는 150mV 이상의 전압 리플이 관측되었음. 이는 평활 회로 내 전해 콘덴서의 내부 전해액 증발로 인한 용량 감소와 등가 직렬 저항(ESR)의 급격한 상승이 근본 원인인 것으로 판명됨. 또한 00-168-334 장비의 통신 인터페이스 회로 신호선 파형을 측정한 결과, 고주파 노이즈 유입으로 인해 신호의 전압 레벨이 왜곡되어 데이터 수신 오류를 유발하고 있음을 확인함. 보드 전반에 걸쳐 장기간 열 노출로 인한 수동 소자들의 변색과 납땜 부위의 미세 균열이 다수 발견되었으며, 특히 통신 트랜시버 주변의 저항군에서 오차 범위를 벗어난 저항값 변화가 측정되어 신호 감쇄의 원인이 되고 있음을 정밀 분석을 통해 도출함.
3. 핵심 부품 교체 및 전면 오버홀
노후된 전해 콘덴서 전량을 고온 내구성이 우수한 Low-ESR 등급의 부품으로 교체하여 전원단의 안정성을 확보함. 전압 리플을 효과적으로 억제하기 위해 정격 용량 내에서 필터링 성능이 강화된 탄탈륨 및 적층 세라믹 콘덴서를 보강 적용하였으며, 열화가 심한 탄소 피막 저항들을 고정밀 금속 피막 저항으로 교체하여 회로의 신뢰성을 높임. 통신 인터페이스부의 신호 왜곡을 해결하기 위해 라인 필터와 정전기 방지 소자를 점검하고, 신호 전달 효율을 저해하는 열화된 통신 주변 소자들을 전면 교체함. PCB 기판은 고밀도 초음파 세척제를 사용하여 산화물과 오염 물질을 완전히 제거하였으며, 현미경 정밀 검사를 통해 발견된 모든 냉납 부위에 대해 고품질 무연 납을 사용하여 재납땜 공정을 실시함. 조작부의 택트 스위치와 비상 정지 버튼의 접점 저항을 측정하여 기준치 초과 소자는 즉시 교체하였고, 내부 케이블 배선의 절연 상태를 보강하여 물리적인 내구성을 확보함.
4. 부하 검증 및 출고 보고
수리 완료 후 벤치 테스트 환경에서 24시간 이상의 장시간 에이징 테스트를 실시하여 전원단의 전압 안정도를 재측정함. 오실로스코프 상에서 전압 리플이 20mV 이내로 안정화되어 깨끗한 DC 파형이 유지됨을 확인하였으며, 통신 인터페이스의 데이터 전송 파형 역시 지터 현상 없이 규격에 맞는 로직 레벨로 출력되는 것을 검증함. 실제 제어기 시뮬레이터와 연결하여 모든 조작 버튼의 응답 속도, LCD 화면의 잔상 유무, 백라이트 휘도 유지 상태를 종합적으로 점검한 결과 신품 출고 당시의 성능 수준으로 복원되었음을 확인함. 외부 하우징 세척 및 정전기 방지 코팅 처리를 끝으로 모든 공정을 마쳤으며, 현장 설치 시 외부 노이즈에 의한 재발을 방지하기 위한 접지 보강 권고 사항을 포함하여 최종 수리 완료 보고서를 작성하고 출고를 실시함.
