터치 좌표 이탈 및 백라이트 전압 강하에 따른 통신 불량 수리 완료

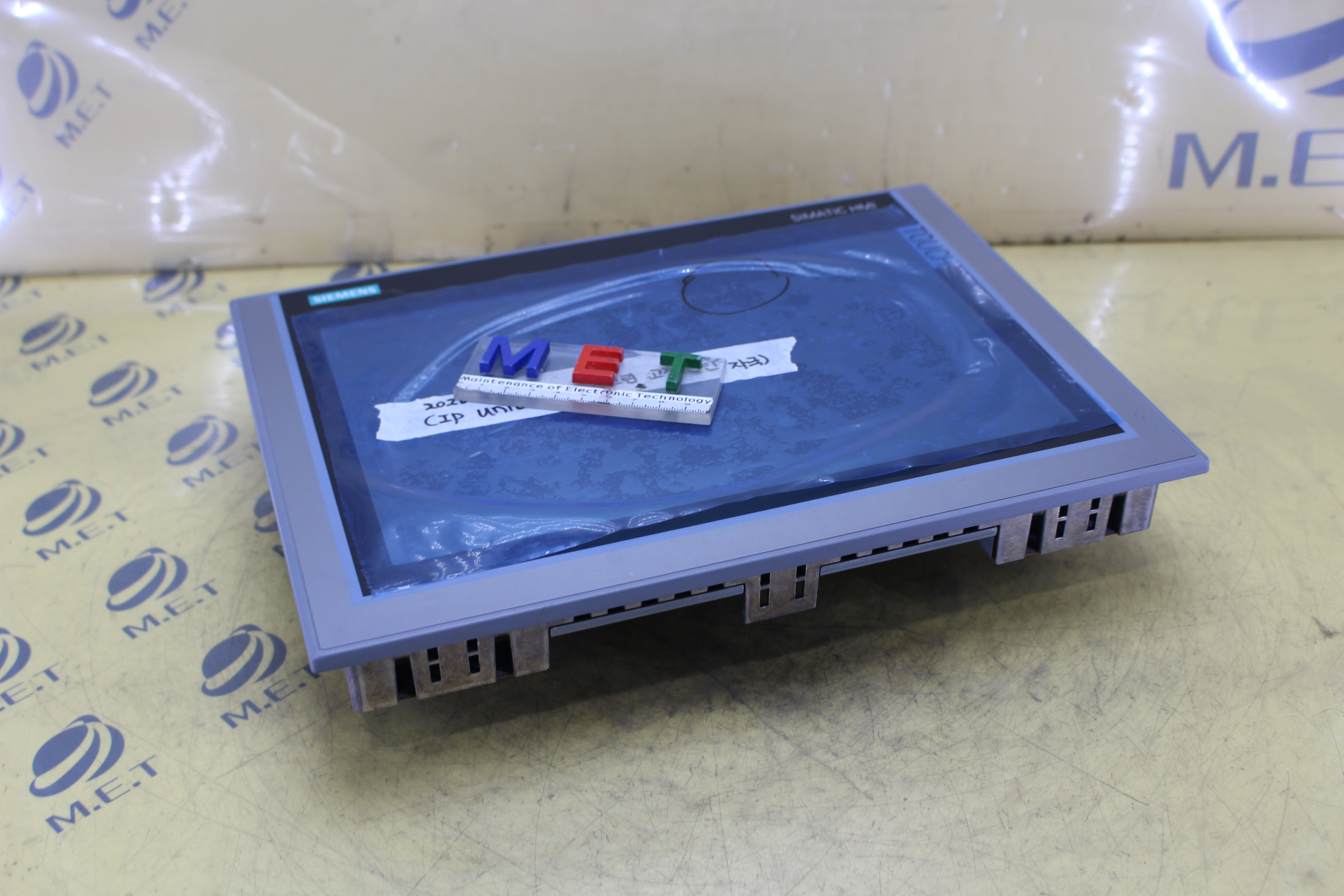

현장 가동 중 터치 입력이 전혀 다른 위치에서 인식되거나 특정 영역의 버튼이 눌리지 않는 문제로 인해 생산 라인의 설정 변경이 불가능한 상태로 입고되었습니다. 6AV2 124-0MC01-0AX0 모델은 전원 투입 시 화면이 희미하게 깜빡이다가 이내 암전되는 증상과 함께, 간신히 화면이 출력되더라도 사용자의 터치 입력 위치와 실제 동작 위치가 크게 벗어나는 좌표 편차 현상을 보였습니다. 정밀 점검 결과, 화면 하단부의 백라이트가 불안정하게 점멸하며 휘도가 급격히 저하되는 현상이 동시 발생하였고, 상위 제어기인 PLC와의 데이터 송수신이 간헐적으로 끊기는 통신 타임아웃 에러가 발생하고 있었습니다. 육안 검사 상 전면 베젤 틈새로 미세 분진과 유분이 침투한 흔적이 확인되었으며, 이는 장기적인 환경 노출로 인한 내부 회로 소자의 열화 가능성을 시사하였습니다. 특히 터치스크린의 반응 속도가 현저히 느려지며 시스템 운영 체제가 응답하지 않는 현상까지 동반되어 전반적인 회로 계통의 정밀 진단이 시급한 상황이었습니다. 현장 엔지니어의 보고에 따르면 설비 진동이 심한 구간에서 사용되었으며, 최근 주변 전력 설비의 증설 이후 통신 에러 빈도가 잦아졌다는 점을 확인하여 외부 서지에 의한 소자 손상 가능성도 염두에 두었습니다.
내부 정밀 분해를 통해 확인한 결과, 터치스크린 패널의 저항막 소자가 노후화되어 특정 지점의 저항값이 기준치를 초과하는 것을 멀티미터 계측을 통해 확인하였습니다. 이는 물리적인 압력이 가해질 때 발생하는 전압 변화를 제어 보드가 오인하게 만드는 주원인이었습니다. 또한 백라이트 구동을 담당하는 인버터 보드 내의 전해 커패시터가 고온 환경으로 인해 내부 액이 누출된 상태였으며, 이로 인해 출력 전압이 12V 기준 8V 이하로 급격히 강하되어 램프의 안정적인 점등을 방해하고 있었습니다. 인버터 회로의 PWM 제어 신호를 오실로스코프로 추적한 결과, 듀티 사이클이 일정하지 않고 노이즈가 섞여 출력되는 파형이 관찰되었습니다. 결정적으로 RS-422 통신 회로 구간의 드라이버 IC를 분석한 결과, 데이터 송신 신호의 전위차가 불안정하고 노이즈가 심하게 섞여 출력되는 것을 발견하였습니다. 이는 서지 전압이나 외부 노이즈 유입으로 인해 통신 칩셋의 내부 게이트가 손상되었을 때 나타나는 전형적인 파손 증상이었습니다. 해당 모델의 메인보드 로직 섹션에서도 전압 레귤레이터의 발열이 기준치 이상으로 측정되어, 전반적인 전원 공급 라인의 불안정성이 통신과 디스플레이 전 영역에 걸쳐 악영향을 미치고 있음을 기술적으로 증명하였습니다.
손상된 터치 글라스를 제거하고 동일 규격의 고내구성 저항막 방식 패널로 전면 교체 조치하였습니다. 교체 과정에서 베젤과 액정 사이의 실링 처리를 보강하여 분진 유입을 원천 차단하였으며, 센서 케이블의 커넥터 접점 부위에는 산화 방지 처리를 적용하였습니다. 전압 강하가 발생한 인버터 보드는 누액된 커패시터를 모두 제거한 후 회로 패턴의 부식 부위를 약품으로 정밀 세척하고, 고온 특성이 우수한 산업용 등급의 부품으로 실장 하였습니다. 특히 통신 불량의 핵심 원인이었던 RS-422 드라이버 IC는 기존 소자를 디솔더링 장비로 정밀하게 제거한 뒤, 정전기 방지 대책을 적용하여 신품 칩셋으로 교체하였습니다. 이 과정에서 통신 라인의 임피던스 매칭을 위해 주변 저항 소자들의 오차 범위를 재측정하여 기준치를 벗어난 소자들을 함께 교체하였습니다. 이후 제어 보드 전체에 대해 초음파 세척과 방습 코팅 작업을 병행하여 향후 발생할 수 있는 습기 및 분진에 의한 숏트 사고를 예방하는 오버홀 과정을 완료하였습니다. 또한 내부 냉각 팬의 베어링 소음을 확인하여 신품으로 교체함으로써 내부 발열 해소 능력을 신차 수준으로 회복시켰습니다.
수리 완료 후 본 장비에 전원을 투입하여 백라이트의 휘도 안정성을 24시간 에이징 테스트를 통해 검증하였습니다. 터치 좌표 보정 프로그램을 실행하여 화면의 사각지대까지 정밀하게 좌표가 일치함을 확인하였으며, 반복적인 입력 테스트에서도 오작동 없이 즉각적인 반응 속도를 보여주었습니다. 특히 인버터 보드의 출력 파형이 리플 없이 매끄럽게 유지되는 것을 확인하여 화면 깜빡임 문제를 완전히 해결하였습니다. 통신 테스트 단계에서는 실제 PLC와 RS-422 프로토콜로 연결하여 수만 번의 데이터 패킷 송수신 과정 중 단 한 차례의 프레임 에러도 발생하지 않음을 계측기로 최종 확인하였습니다. 또한 고온 챔버 내에서 실부하 가동 테스트를 병행하여 장시간 구동 시에도 통신 드라이버 IC 및 전원부 소자의 온도가 안정적인 범위 내에 머무르는 것을 확인하였습니다. 모든 기능이 공장 출하 당시의 성능으로 복구되었음을 확인하고 최종 클리닝 작업을 거쳐 안전하게 출고 조치하였습니다. 이번 수리를 통해 단순 부품 교체를 넘어 장비의 전체적인 내구성을 보강하였으므로 현장에서의 안정적인 가동을 기대할 수 있습니다.
