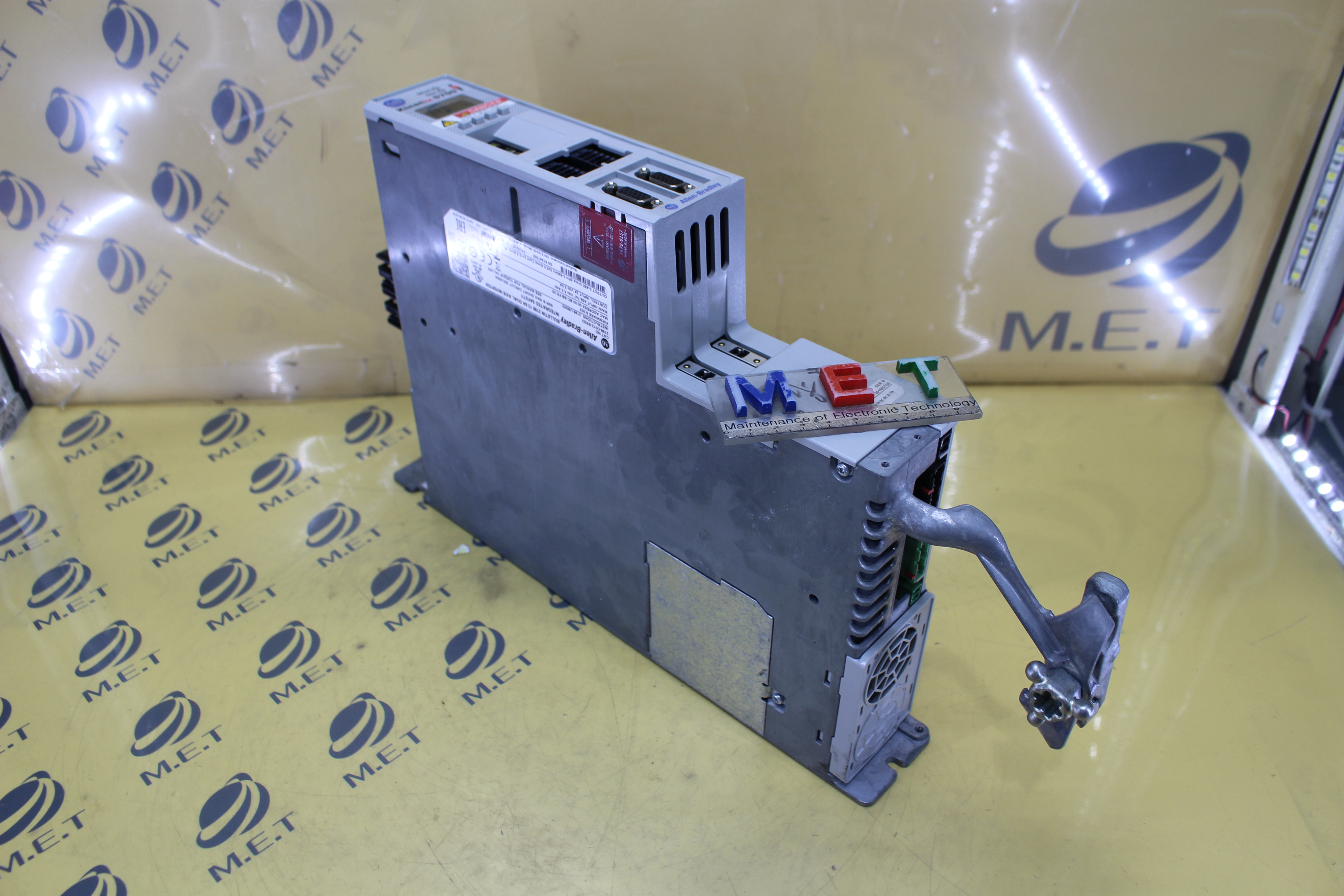

2198-D012-ERS3 서보 드라이브 내부 전원 리플 제거 및 엔코더 통신 회로 복구를 통한 정상화 완료
현장에 투입된 해당 서보 드라이브는 가동 중 간헐적인 위치 편차 발생과 함께 알람 코드가 점등되며 설비가 급정지되는 증상으로 (주)엠이티에 긴급 입고되었습니다. 현장 엔지니어의 리포트에 따르면 초기 가동 시에는 별다른 문제가 없으나, 운전 시간이 경과하여 내부 온도가 상승하면 모터의 진동이 심해지고 결과적으로 피드백 상실 에러가 빈번하게 발생하여 생산 라인 가동에 큰 차질을 빚고 있는 상황이었습니다. 정밀 진단 결과, 이는 내부 전원 공급 장치인 SMPS 단에서 발생하는 과도한 리플 노이즈가 제어 회로의 로직 신호를 교란하고 있는 상태였으며, 전반적인 전력 계통의 노후화가 진행된 것으로 판단되었습니다.
소자 열화 징후 포착
먼저 유닛의 내부 하우징을 분해하여 육안 검사를 실시한 결과, 장기간 고부하 운전에 따른 내부 발열로 인해 전원부 주변 소자들의 열화 징후가 뚜렷하게 포착되었습니다. 특히 DC-Link 평활 콘덴서의 경우, 외관상 전해액 유출이나 심각한 배부름 현상은 보이지 않았으나 주변 기판의 변색 정도와 누적 가동 시간을 고려할 때 이미 내부적인 성능 저하가 한계치에 도달했음을 짐작할 수 있었습니다. 또한 SMPS 2차측 출력단에 배치된 소형 전해 콘덴서들이 고온 환경에 지속적으로 노출되면서 전해액 마름 현상이 진행되어 필터링 성능이 급격히 저하된 상태임을 확인하였습니다. 이러한 소자 열화는 전압의 미세한 떨림을 유발하여 정밀 제어가 필요한 서보 시스템의 안정성을 근본적으로 저해하는 요인이 됩니다.
내부 임피던스 및 제어 신호 왜곡 실측
정확한 고장 원인 분석을 위해 오실로스코프와 LCR 미터를 투입하여 회로 전반에 대한 정밀 실측을 진행하였습니다. DC-Link 단의 정전 용량을 측정한 결과, 설계 사양 대비 약 35% 이상의 용량 감퇴가 확인되었으며, 이로 인해 직류 전압의 평활 기능이 상실되어 스위칭 시 발생하는 고주파 리플이 제어 라인으로 유입되고 있었습니다. 특히 IGBT 게이트 드라이버 회로를 실측한 결과, 스위칭 신호의 라이징 및 폴링 에지에서 심각한 오버슈트와 언더슈트가 발생하며 파형이 왜곡되는 현상을 포착하였습니다. 이는 게이트 구동 전압의 불안정으로 이어져 IGBT의 불완전한 스위칭을 유발하고, 결과적으로 출력 전류의 파형 왜곡과 발열 상승을 초래하였습니다. 또한 엔코더 피드백 수신부의 차동 신호 라인을 분석한 결과, 노이즈 필터링 회로의 임피던스 불균형으로 인해 외부 유도 노이즈가 데이터 비트에 중첩되면서 엔코더 통신 에러가 발생하는 메커니즘을 명확히 규명하였습니다.
주요 노후 부품 전량 교체
분석된 데이터를 바탕으로 수명 주기에 도달한 노후 부품과 기능 저하가 확인된 소자들을 전량 교체 조치하였습니다. 우선 DC-Link 단에는 기존보다 내열 특성과 ESR 특성이 우수한 고온용 평활 콘덴서를 장착하여 전압 안정성을 극대화하였습니다. SMPS 전원단의 리플 노이즈를 근본적으로 차단하기 위해 1차측 스위칭 소자와 2차측 필터링 회로의 모든 콘덴서를 신품으로 교체하였으며, 노후된 포토커플러 역시 교체하여 신호 전달의 절연 성능을 복구하였습니다. 특히 왜곡이 심했던 IGBT 게이트 드라이버 회로의 경우, 구동 전압의 안정적인 공급을 위해 주변 시멘트 저항과 다이오드 신뢰성을 재점검하고 오차 범위 밖의 소자들을 선별하여 교체하였습니다. 엔코더 피드백 수신 에러를 해결하기 위해 신호 수신부의 라인 드라이버 IC를 교체하고, 고주파 노이즈 억제용 비즈와 필터 소자를 보강하여 통신 신뢰도를 확보하였습니다.
발열 억제 및 파형 안정도 최종 검증
모든 부품 교체와 기판 세척 공정을 마친 후, 실제 구동 환경과 유사한 조건에서 부하 테스트를 실시하여 수리 품질을 검증하였습니다. 재측정된 SMPS 출력 전압은 리플 전압이 기준치 이하로 현저히 낮아졌으며, DC-Link 전압 역시 고부하 변동 시에도 매우 안정적인 전위 유지가 가능해졌음을 확인하였습니다. IGBT 게이트 신호 파형은 왜곡 없이 깨끗한 구형파를 그리며 정확한 스위칭 타이밍을 구현하였고, 이로 인해 모터의 회전 시 발생하는 진동과 소음이 이전 대비 대폭 감소하였습니다. 장시간 에이징 테스트를 진행하며 열화상 카메라로 내부 온도를 모니터링한 결과, 전원부와 드라이브 단의 발열 분포가 균일하게 유지되어 냉각 효율이 정상적으로 작동함을 확인하였습니다. 최종적으로 엔코더 피드백 데이터의 손실이나 통신 지연 현상이 완벽히 해소되었음을 검증한 후 출고를 완료하였습니다.
단종되거나 수급이 어려운 제어 기기일수록 정밀한 수명 연장 리빌드가 필수적입니다. 출고 전 24시간 실부하 에이징 테스트를 필수로 진행하며, 6개월 무상 보증과 긴급 4시간 대응 체계를 상시 가동하고 있습니다. 관련 기술 점검은 엠이티로 언제든 문의해 주시기 바랍니다.
