내부 전원단 출력 불안정 개선 및 통신 인터페이스 신호 왜곡 복구를 통한 정상 가동 확인
1. 현장 고장 증상 및 1차 진단

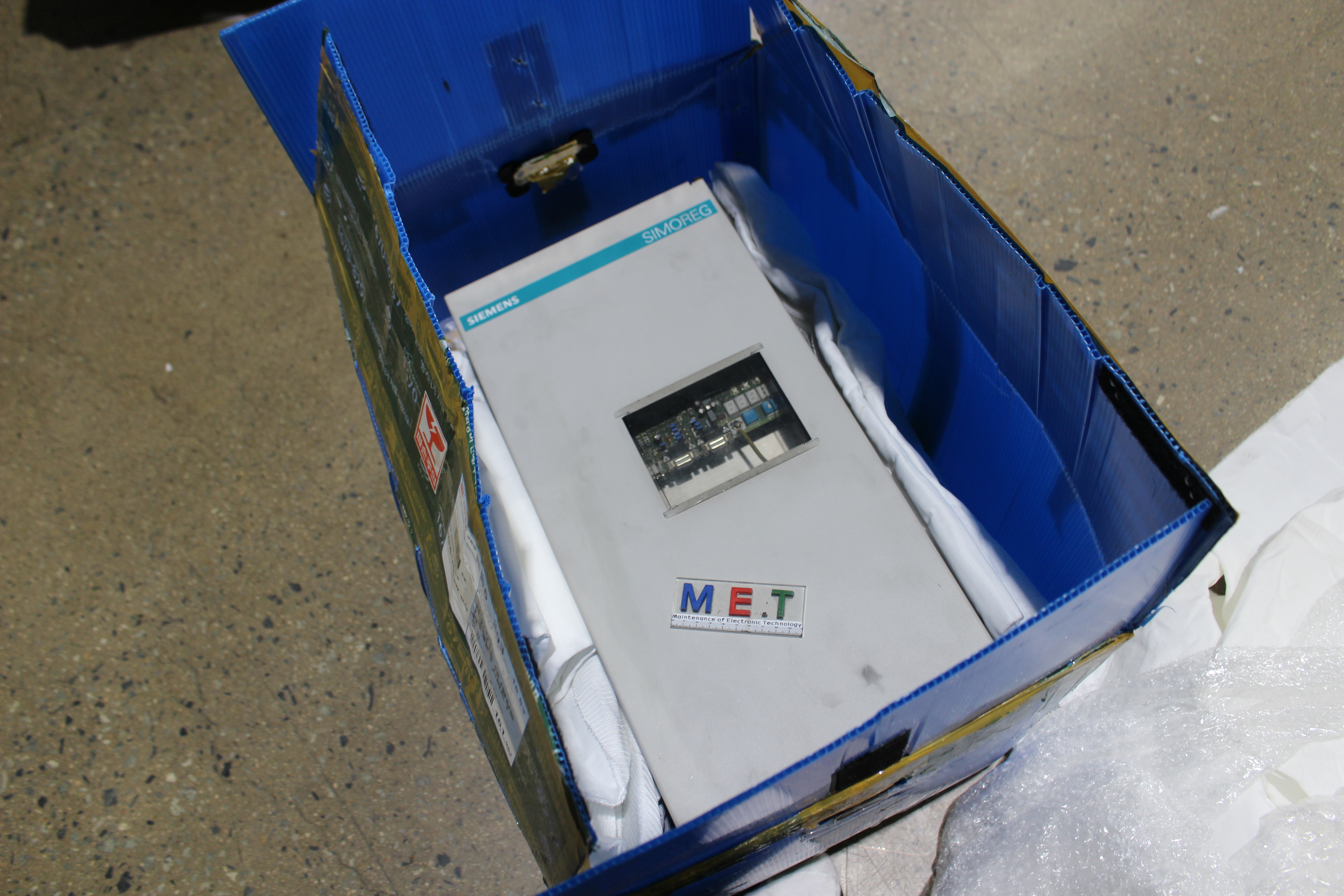

현장 가동 중 컨버터의 전원 출력이 불안정해지면서 상위 제어기와의 데이터 송수신이 간헐적으로 끊기는 트러블이 발생하였습니다. 특히 설비 부하가 증가하는 시점에서 장비가 원인을 알 수 없는 리셋 현상을 보이거나 통신 타임아웃 알람을 발생시키며 가동이 중단되는 상황이 반복되었습니다. (주)엠이티에 정밀 점검을 위해 입고된 D420/200 MREQ-GEGF6V62-4A 장비는 외관상으로는 큰 소손 흔적이 없었으나, 내부 제어 전원 라인의 노이즈가 허용 범위를 초과하고 있는 상태였습니다. 1차 진단 결과, 메인 전력 변환부에서 생성된 전압이 제어 보드로 공급되는 과정에서 평활 기능이 저하되어 논리 회로가 오작동하고 있는 것으로 판단되었습니다. 또한 통신 포트의 신호 파형을 오실로스코프로 측정했을 때, 전압 레벨의 불일치와 함께 심한 지터 현상이 관찰되어 인터페이스 회로의 열화가 상당히 진행되었음을 확인하였습니다.
2. 내부 정밀 분해 계측 및 원인 분석
장비를 완전히 분해하여 각 파트별 정밀 계측을 실시한 결과, 가장 핵심적인 고장 원인은 내부 SMPS(Switching Mode Power Supply) 회로의 2차측 평활 커패시터들의 용량 감소와 ESR(등가 직렬 저항) 값의 상승이었습니다. 장기간 고온 환경에서 운용되면서 전해액이 건조되어 리플 전압을 제대로 걸러주지 못했고, 이로 인해 약 5V와 12V를 사용하는 로직 회로에 고주파 노이즈가 그대로 유입되었습니다. 특히 통신 인터페이스를 담당하는 트랜시버 소자 주변의 수동 소자들이 열화되면서 신호의 상승 시간과 하강 시간이 지연되는 왜곡이 발생하고 있었습니다. 이는 상위 시스템과의 동기화를 방해하여 통신 패킷 유실의 직접적인 원인이 되었습니다. 또한 전력 반도체의 게이트 구동 회로 내에 위치한 저항과 다이오드 일부가 장기간의 열 스트레스로 인해 특성이 변질되어, 전체적인 전원 변환 효율이 떨어지고 발열이 가속화되는 악순환이 이어지고 있었습니다.
3. 핵심 부품 교체 및 전면 오버홀
분석된 데이터를 바탕으로 노후된 모든 수동 소자를 고온 내구성이 검증된 산업용 고사양 부품으로 전면 교체하였습니다. 전원단의 평활 커패시터는 기존 대비 온도 특성이 우수한 105도급 Low-ESR 제품을 적용하여 전압 리플을 최소화하였으며, 통신 인터페이스 회로의 신호 왜곡을 해결하기 위해 해당 라인의 필터 소자와 절연용 옵토커플러를 신품으로 교체하였습니다. 또한 PCB 기판 상의 납땜 부위 중 열화로 인해 크랙이 발생할 우려가 있는 냉납 지점들을 모두 재납땜 처리하여 전기적 연결성을 강화하였습니다. 세척 공정을 통해 기판 표면의 미세 먼지와 오염 물질을 제거한 후, 습기 및 부식 방지를 위한 절연 코팅 처리를 재시공하여 향후 발생할 수 있는 환경적 요인에 의한 고장을 사전에 차단하였습니다. 제어 보드 내의 전압 레귤레이터 소자들 역시 정밀 점검 후 출력이 미세하게 흔들리는 소자들을 선별하여 교체함으로써 전원 공급의 안정성을 확보했습니다.
4. 부하 검증 및 출고 보고
수리 완료 후 D420/200 MREQ-GEGF6V62-4A 장비에 대한 단계별 성능 검증을 진행하였습니다. 우선 무부하 상태에서 각 단의 전압 레벨이 정격 범위 내에서 안정적으로 유지되는지 확인하였으며, 오실로스코프를 통해 전원단의 리플 전압이 수리 전 대비 90% 이상 감소하였음을 검증하였습니다. 이어서 실제 현장 부하를 모사한 더미 로드를 연결하여 장시간 에이징 테스트를 실시하였고, 이 과정에서 통신 데이터를 지속적으로 모니터링하여 단 한 차례의 패킷 오류나 신호 왜곡도 발생하지 않는 것을 확인하였습니다. 전력 변환 효율 역시 정상 범주로 회복되었으며 장비 내부의 온도 상승폭도 안정적인 수치를 기록하였습니다. 모든 기능이 제조사 사양에 부합함을 최종 확인한 후 출고하였으며, 현장 설비의 안정적인 운용을 위해 정기적인 내부 분진 제거 및 냉각 팬 상태 점검을 권고드리는 것으로 모든 수리 절차를 마무리하였습니다.
