IBHsoftec S5 for Windows ® Version 7 지멘스(Siemens) PLC 프로그래밍

IBHsoftec S5 for Windows ® Version 7 지멘스(Siemens) PLC 프로그래밍

Programming Tool for S5-PLCs

​

New in Version 7:

​ - OsziCam®

- Statusrecorder

- LogView

- Intelligent Input Assistance

- Online to a SIMATIC S5 via SINEC L2

- Online to a SIMATIC S5 via H1

- Calling of the STEP5 COM packages on

- Windows XP (32/64 Bit)

- Windows Vista (32/64 Bit)

- Windows 7 (32/64 Bit)

- Windows 8 (32/64 Bit)

- Windows 10 (32/64 Bit

​

​

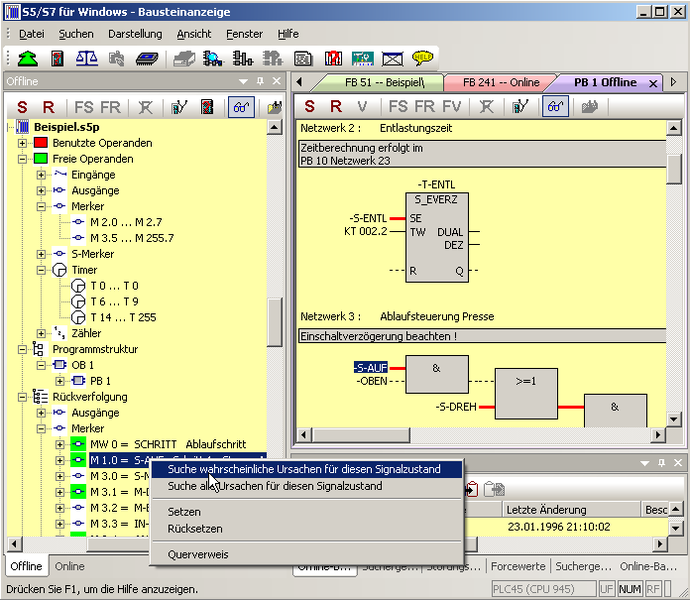

Windows®용 S5는 PLC(프로그래머블 로직 컨트롤러)용 프로그램을 생성, 수정, 테스트 및 문서화하기 위한 도구를 제공합니다. Windows®용 S5는 STEP5를 사용하여 Siemens PLC 제품군 SIMATIC S5를 프로그래밍하도록 설계되었습니다. FBD(Function Block Diagram), LAD(Ladder Diagram) 및 STL(Statement List)은 S5의 프레젠테이션으로 사용됩니다. 기존 S5 프로그램은 가져오기/내보내기 없이 직접 편집할 수 있습니다. Windows®용 S5는 원래의 Siemens 프로그래밍 장치와 호환됩니다. 자동 문제 해결을 위해 S5 Doctor 기능도 통합되어 있습니다.

기호 테이블을 만들고 편집할 수 있는 편리한 편집기가 통합되어 있습니다. 임의의 기준에 대한 검색 및 교체는 물론 재배선도 가능합니다. 구문 검사가 통합되었습니다. 명령문 목록, 기능 블록 다이어그램 및 래더 다이어그램을 생성하기 위한 새롭고 편리한 다중 세그먼트 편집기를 사용하면 복잡한 기능도 표현할 수 있습니다. 마우스 및/또는 키보드의 사용 편의성에 중점을 두었습니다. 상호 참조 및/또는 해당 기호 파일이 올바른 주소와 함께 표시됩니다. 이 창에서 기호 파일을 동시에 편집할 수 있습니다. 구문 검사를 통한 새 주소 할당이 통합되었습니다. 명세서 목록은 통합 편집기로 편안하게 생성됩니다. Windows 클립보드는 어디에서나 프로그램 또는 구성 조작에 사용할 수 있습니다. 명령문 목록은 표시 가능한 한 기능 블록 다이어그램 또는 래더 다이어그램으로 변경할 수 있습니다. State Statement List의 형태로 Function Block Diagram과 Ladder Diagram을 표시하는 것은 항상 가능합니다.

​

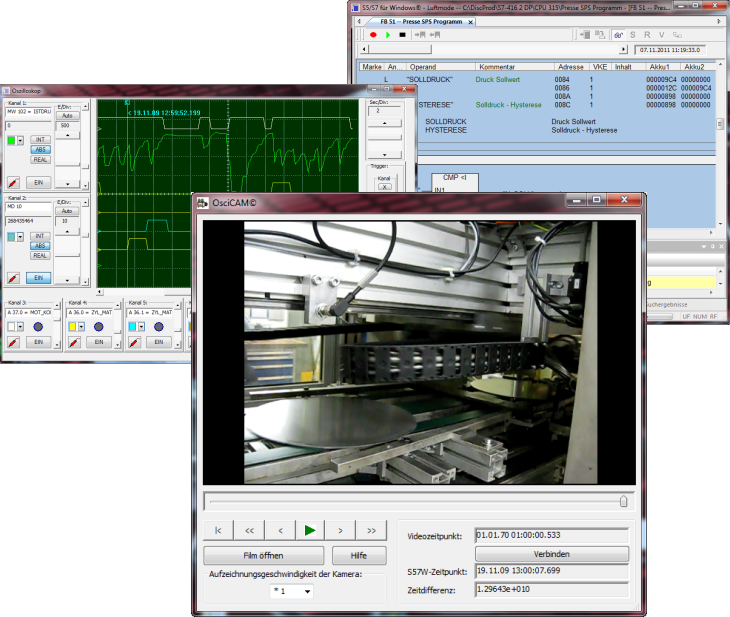

OsciCAM®을 사용하면 이전에 녹화된 비디오와 프로세스 신호의 동기화를 통해 모션 프로세스를 분석할 수 있습니다. 녹화된 비디오는 신호를 처리하고 PLC의 녹화된 블록 상태를 타임 스탬프와 함께 동기식으로 표시할 수 있습니다.

​

Statusrecorder를 사용하면 블록 상태를 프레임별로 연속적으로 분석하여 동적 절차를 탐색할 수 있습니다. Statusrecorder는 블록 상태를 기록하고 이를 타임스탬프와 함께 표시하여 프레젠테이션 STL, CSF 및 LAD 간의 후속 변경을 허용합니다.

Statusrecorder PLC Block Status

Statusrecorder VAT

​

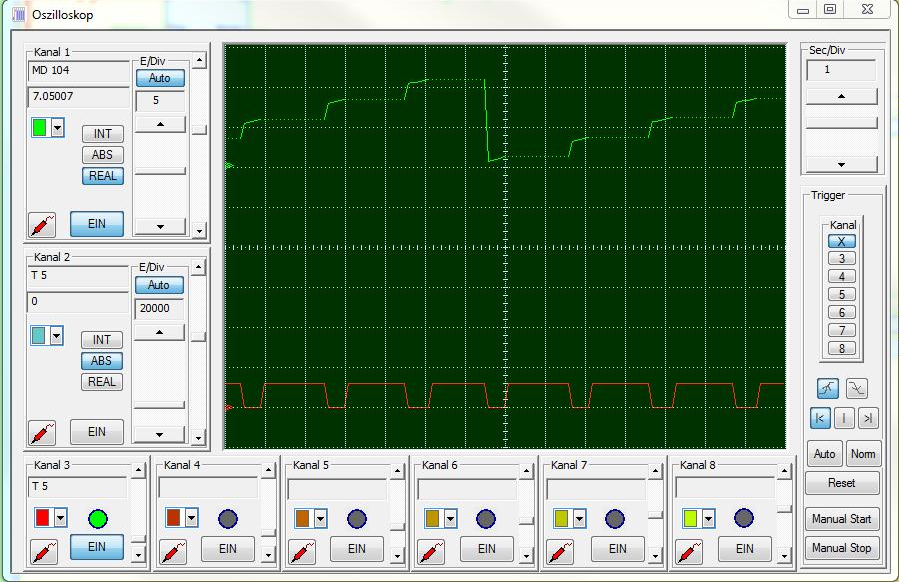

오실로스코프 기능을 사용하면 프로그래밍 시스템의 진단 기능이 더욱 향상됩니다. 동적 프로세스는 오실로스코프 전면 패널에서 조정된 모양과 느낌으로 통합 화면에서 모니터링 및 분석할 수 있습니다. 가상 테스트 프로브로 I/O 신호를 가리키면 가상 오실로스코프 내부의 여러 신호를 모니터링하기에 충분합니다. 기계 오류에 대한 추가 타이밍 조사를 위해 언제든지 신호 기록을 중지할 수 있습니다. I/O 신호를 관찰하는 것 외에도 블록 상태의 테스트 프로브로 변수를 가리키기만 하면 프로그램 실행의 정의된 위치에서 로컬 변수의 상태도 관찰할 수 있습니다. Windows®용 프로그래밍 시스템 S5와의 통합만이 이를 가능하게 합니다. 기록된 데이터는 나중에 조사하거나 보관 목적으로 또는 전자 메일을 통해 정보를 보내기 위해 저장할 수도 있습니다.

​

Oscilloscope functions

​

Windows®용 S5를 사용하면 상태 표시 표현 명령문 목록, 기능 블록 다이어그램 및 래더 다이어그램에 여러 세그먼트를 표시할 수 있습니다. CPU 상태 기능은 인터럽트 스택, 블록 스택 및 시스템 데이터에 대한 정보를 제공합니다.

​

Windows®용 S5에서는 COM 패키지를 호출할 수 있습니다. USB 어댑터를 통해 PLC와의 통신을 설정할 수 있습니다.

​

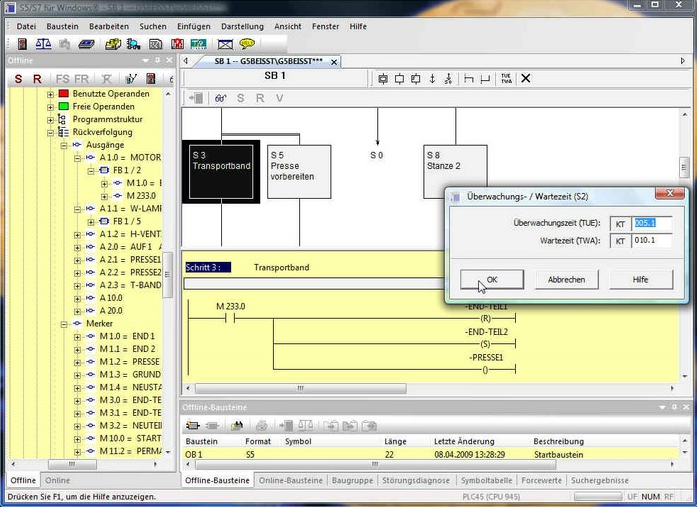

Windows®용 G5 단계 시퀀스 프로그래밍(현재 Windows®용 S5에 포함됨)은 STEP5 PLC 프로그램 내에서 순차적 단계(시퀀서 제어)를 쉽게 프로그래밍하기 위한 도구입니다. 단계 시퀀스 블록(SB)에 프로그래밍된 단계 시퀀스는 단계와 전환으로 구성됩니다. 전환 논리는 다음 단계를 활성화하는 데 사용됩니다. Windows® 단계 시퀀스 프로그래밍용 그래픽 G5는 선형 시퀀스, 대체 분기, 동시 분기 및 점프를 지원합니다. 단계는 상자와 함께 표시됩니다. 초기 단계, 영구 단계 및 선택 단계 사이에는 차이점이 있습니다. 초기 단계는 단계 시퀀스의 무조건적인 시작에 사용됩니다. 영구 단계의 명령은 단계 플래그가 활성화되지 않은 경우에도 항상 실행됩니다. 단계 플래그가 활성화되지 않은 경우 선택적 단계의 지침이 건너뜁니다. 전환은 라인으로 표시됩니다. 다음 단계는 전환 논리가 참인 경우에만 실행됩니다. 동시 분기를 사용하면 최대 8단계까지 분기할 수 있습니다. 단계 및 전환의 그래픽 표시에는 설명이 포함될 수 있습니다. 초기 단계를 제외하고 각 단계에는 시간이 할당될 수 있습니다. 이것은 대기 시간(지연 타이머) 또는 모니터링 시간(감시 시간)일 수 있습니다. Windows® 그래픽 단계 시퀀스 프로그래밍용 G5는 SIEMENS GRAPH5 및 GRAPH5/II PLC 프로그래밍 패키지와 호환되므로 표준 SIEMENS 기능 및 단계 블록(FB70/71 - SB0, FB72 - SB2, FB73 - SB3)도 필요합니다. 실제 단계 시퀀스와 동시에 선택한 단계 또는 전환의 논리가 별도의 창에 표시됩니다. 이 논리는 LAD(래더 논리), CSF(제어 시스템 흐름도) 또는 STL(문 목록)에서 표시 및 편집할 수 있습니다. 로직 창의 크기는 조정될 수 있습니다. 해당 Symbolic Library도 동시에 표시 및 편집할 수 있습니다. 단계 상자의 크기는 사용된 주석의 크기(행당 문자 수, 행 수)에 따라 조정됩니다. 상태 표시는 편집기 창과 동일한 레이아웃을 갖습니다. 활성 단계와 손상된 단계가 특별히 표시됩니다.

​

해당 제품을 구매한 고객들이 추가적으로 구매한 제품 리스트

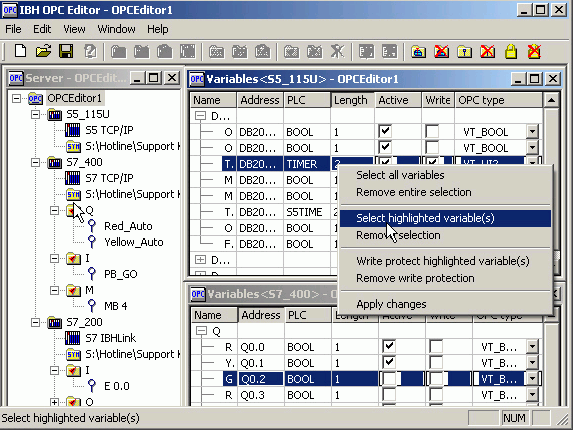

IBH OPC Server

USB-S7-Adapter (cd)

IBH USB-S5-Adapter

IBH Link S5++

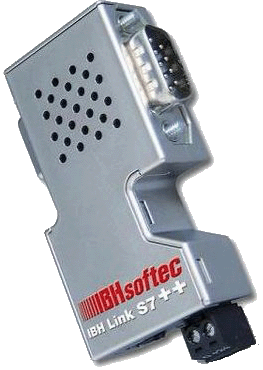

IBH Link S7++

​
