IBHsoftec S7 for Windows ® Version 7 지멘스(Siemens) PLC 프로그래밍

(주)엠이티 M.E.T Co.,Ltd 2022. 1. 13. 17:09

IBHsoftec S5 for Windows ® Version 7 지멘스(Siemens) PLC 프로그래밍

Programming Tool for S7-PLCs

드라이버 다운로드

New in Version 7:

- OsciCam®

- Statusrecorder

- LogView

- Intelligent Input Assistance

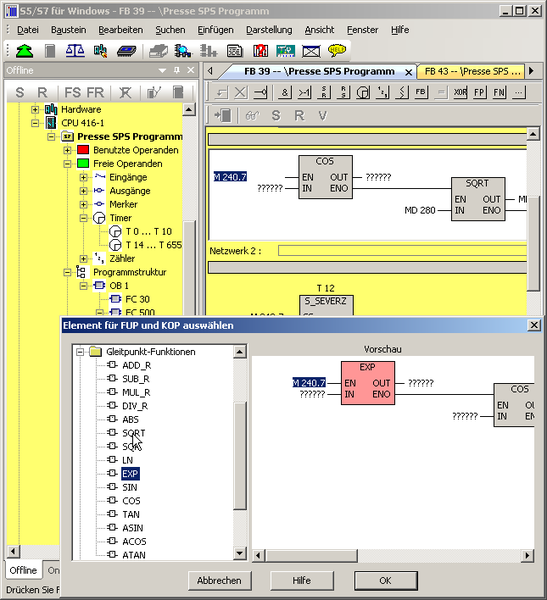

Siemens PLC 제어 시리즈 S7-300 및 S7-400을 효율적이고 편안하게 프로그래밍하기 위해 IBHsoftec은 Windows®용 소프트웨어 S7을 제공합니다. 이 소프트웨어는 Windows®용 S5와 결합하거나 독립 실행형으로 실행할 수 있습니다. Windows®용 S7을 사용하면 전체 Simatic S7-300 및 S7-400 PLC 제어 시리즈를 프로그래밍할 수 있습니다. 완전한 S7 명령어 세트는 STL(Statement List), SFC(Function Block Diagram) 및 LAD(Ladder Diagram) 프레젠테이션에서 구현됩니다.

물론 모든 온라인 기능이 구현됩니다. 버전 7의 새로운 작동 개념은 운전자 지침의 최신 인식을 기반으로 개발되었습니다. 예를 들어 차단 목록과 기호 테이블은 자유롭게 배열할 수 있으며 기본 창에서 두 번째 화면으로 순서에 관계없이 그릴 수 있으며 화면에서 더 많은 공간을 확보하기 위해 기본 창에서 자동으로 페이드 아웃할 수 있습니다. 모듈 매개변수의 표시도 조정되었습니다.

Windows®용 S7을 사용하면 전체 S7 명령 세트를 상태 보기의 STL(문 목록) 표시에 표시할 수 있습니다. 상태 작업은 기능 블록 다이어그램(SFC) 및 래더 다이어그램(LAD) 표현에서도 가능합니다. 또한 변수 보기와 기호 테이블이 상태 창에 통합됩니다. PLC에 연결할 수 있는 설치된 모든 인터페이스가 온라인 보기에 표시됩니다.

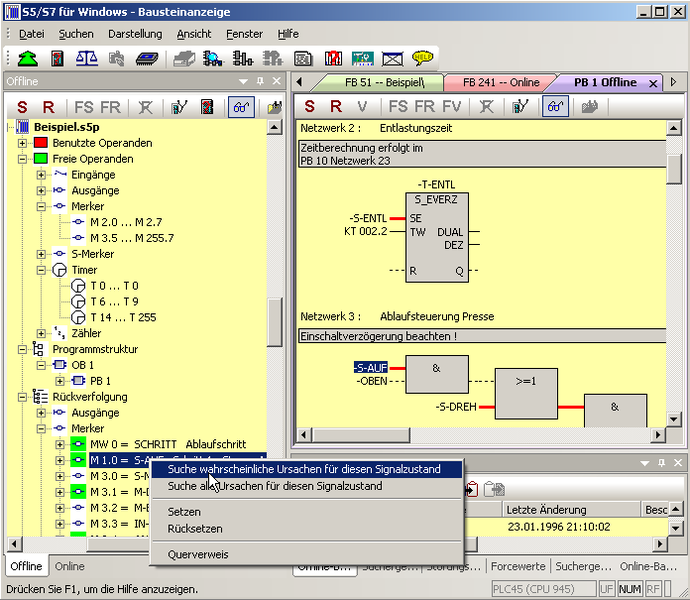

모든 STEP7 프로젝트는 가져오기/내보내기 없이 직접 편집할 수 있습니다. 보관된 STEP7-프로젝트를 직접 열 수 있습니다. PLC에 대한 모든 쓰기 액세스는 암호 보호로 방지할 수 있습니다. 신호(피연산자) 추적이 가능합니다. 완전한 I/O 모듈과 하드웨어 또는 모듈 진단에 대한 상호 참조도 가능합니다. 인쇄 미리보기 및 피연산자 강제 실행도 구현됩니다. S5-에서 S7-프로그램으로의 변환이 최적화되었습니다. 메모리 카드에 전체 S7 프로젝트를 저장할 수도 있습니다(CPU에 따라 다름).

버전 7에는 S7-Simulation 및 편안한 블록 비교(BlockDiff)가 포함되어 있습니다. 자동 문제 해결을 위한 S7 Doctor의 기능도 통합되어 있습니다. Windows용 S7을 사용하면 실행 중인 PLC 프로그램에서 완전히 자동화된 디버깅이 가능합니다. 기존 디버깅과 비교하여 Windows용 S7은 디버깅 중에 필요한 모든 작업을 수행하고 중지 이유를 일반 텍스트로 반환합니다. 기존 진단 도구와 달리 PLC 프로그램을 특별히 조정할 필요가 없습니다.

OsciCAM®을 사용하면 이전에 녹화된 비디오와 프로세스 신호의 동기화를 통해 모션 프로세스를 분석할 수 있습니다. 녹화된 비디오는 신호를 처리하고 PLC의 녹화된 블록 상태를 타임 스탬프와 함께 동기식으로 표시할 수 있습니다.

Statusrecorder를 사용하면 블록 상태를 프레임별로 연속적으로 분석하여 동적 절차를 탐색할 수 있습니다. Statusrecorder는 블록 상태를 기록하고 이를 타임스탬프와 함께 표시하여 프레젠테이션 STL, CSF 및 LAD 간의 후속 변경을 허용합니다.

Statusrecorder PLC Block Status

Statusrecorder VAT

오실로스코프 기능을 사용하면 프로그래밍 시스템의 진단 기능이 더욱 향상됩니다. 동적 프로세스는 오실로스코프 전면 패널에서 조정된 모양과 느낌으로 통합 화면에서 모니터링 및 분석할 수 있습니다. 가상 테스트 프로브로 I/O 신호를 가리키면 가상 오실로스코프 내부의 여러 신호를 모니터링하기에 충분합니다. 기계 오류에 대한 추가 타이밍 조사를 위해 언제든지 신호 기록을 중지할 수 있습니다. I/O 신호를 관찰하는 것 외에도 블록 상태의 테스트 프로브로 변수를 가리키기만 하면 프로그램 실행의 정의된 위치에서 로컬 변수의 상태도 관찰할 수 있습니다. Windows®용 프로그래밍 시스템 S7으로의 통합만이 이를 가능하게 합니다. 기록된 데이터는 나중에 조사하거나 보관 목적으로 또는 전자 메일을 통해 정보를 보내기 위해 저장할 수도 있습니다.

Oscilloscope functions

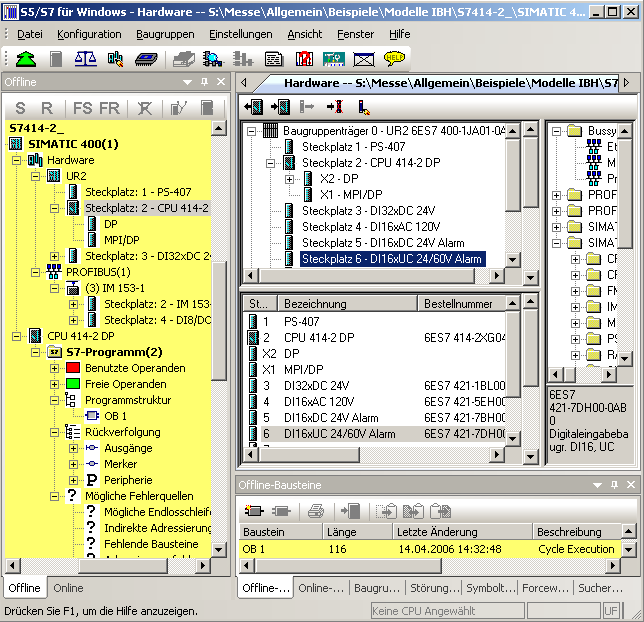

하드웨어 구성을 통해 모듈 매개변수화, 주소 할당 및 PROFIBUS 구성이 가능합니다. 구성에서 모듈을 클릭하면 모듈 매개변수를 설정할 수 있는 대화상자가 열립니다. 모듈 또는 CPU의 상세 창에서 실행된 변경 사항은 저장하기 전에 의도하지 않은 변경을 방지하기 위해 명확하게 표시됩니다.

원래의 Siemens PROFIBUS 구성 요소 외에도 당사의 하드웨어 카탈로그에는 Siemens와 호환되는 다른 제조업체의 PROFIBUS 구성 요소가 포함되어 있습니다. 하드웨어 카탈로그는 GSD 형식의 파일로 확장할 수 있습니다. 기존 Step7 프로젝트의 하드웨어 구성을 읽고 편집할 수 있습니다. 하드웨어 구성의 오프라인 생성 외에도 PLC에서 기존 구성을 읽고 편집하는 것도 가능합니다. 빠른 디버깅을 위해 모듈 진단 기능이 통합되어 있습니다. 하드웨어 카탈로그는 최신 모듈에 대해 지속적으로 업데이트됩니다. 이러한 업데이트는 인터넷을 통해 무료로 제공됩니다.
