IBHsoftec IBH SoftPLC S7-416

Real Time S7 Software PLC 지멘스(SIEMENS) 프로그램

​

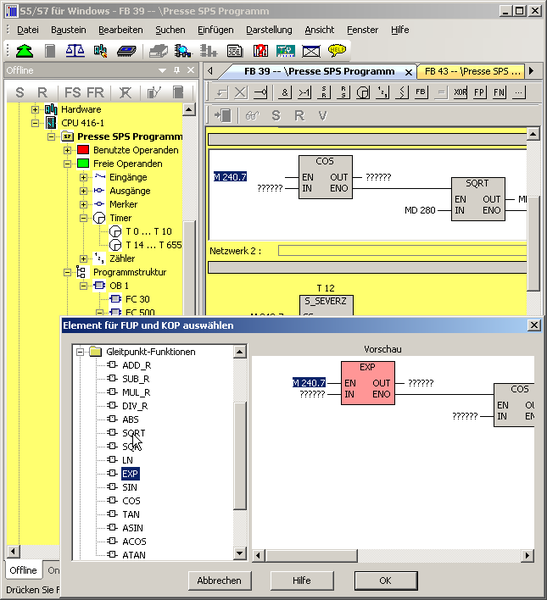

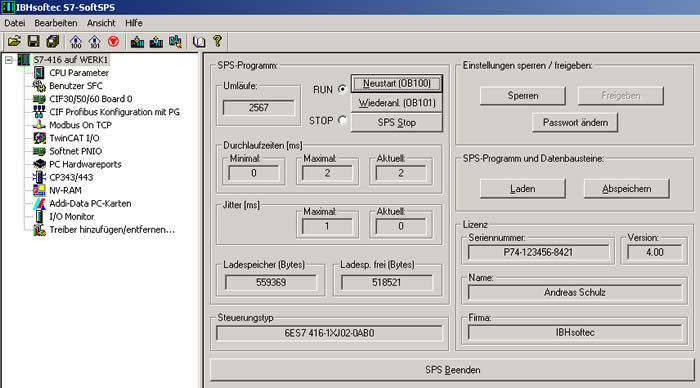

IBH SoftPLC S7-315 / S7-416은 하드웨어 PLC와 동일한 방식으로 프로그램을 실행합니다. 이러한 방식으로 PLC 프로그램을 실행하면 PLC 상태를 실시간으로 표시할 수 있다는 장점이 있습니다. Soft PLC는 원래 SIMATIC PLC처럼 작동하므로 Windows®, STEP7 또는 TIA 포털용 프로그래밍 도구 S7을 사용할 수 있습니다. 온라인 연결은 이더넷을 통해, PROFIBUS DP를 통해 그리고 동일한 PC에서 직접 직렬로 설정할 수 있습니다. PROFIBUS DP S7 for Windows®의 프로젝트 엔지니어링 및 진단에도 원래의 STEP7 도구 또는 TIA 포털을 사용할 수 있습니다. PROFIBUS DP 구성을 포함하는 S7-PLC 또는 Siemens WinAC SoftPLC의 프로그램을 SoftPLC S7-315 / S7-416으로 전송할 수 있습니다. SoftPLC와의 데이터 교환은 Windows®용 S7, Siemens STEP7 또는 TIA 포털을 사용하여 설정할 수 있습니다. 동일한 PC에 프로그래밍 시스템이 설치되어 있으면 SoftPLC에 직접 연결할 수 있습니다. 필요한 드라이버가 포함되어 있습니다. Hilscher CIF30/50/60 PROFIBUS 카드를 사용하는 경우 드라이버가 올바르게 구성되어 있으면 연결된 PROFIBSU를 통해 운영자 패널에서 SoftPLC를 프로그래밍하거나 연결할 수 있습니다.

​​

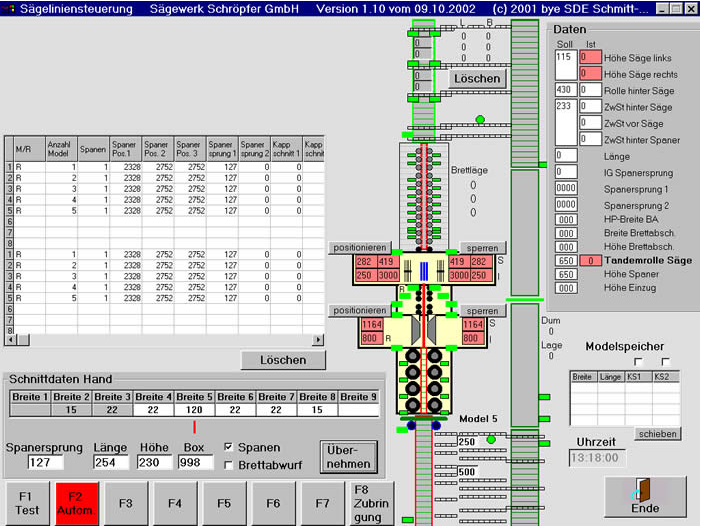

SoftPLC를 사용하면 하나의 하드웨어 장치에서 프로세스 모니터링, 작동 및 제어가 가능합니다. SoftPLC의 사용은 데이터 수집, 프로세스 시각화, 프로그래밍 또는 다른 이유로 PC를 사용해야 하는 경우에 특히 유용합니다. SoftPLC 솔루션은 하드웨어 PLC와 해당 통신 프로세서가 필요하지 않습니다.

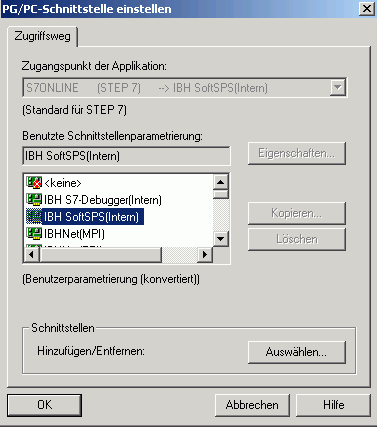

​PU에 IBHNet 드라이버가 설치된 경우 Ethertnet을 통해 SoftPLC를 프로그래밍할 수 있습니다. IBHNet 드라이버는 당사 홈페이지에서 다운로드할 수 있습니다. TCP(RFC1006) 프로토콜에서 Siemens ISO를 사용하여 온라인 기능도 가능합니다.

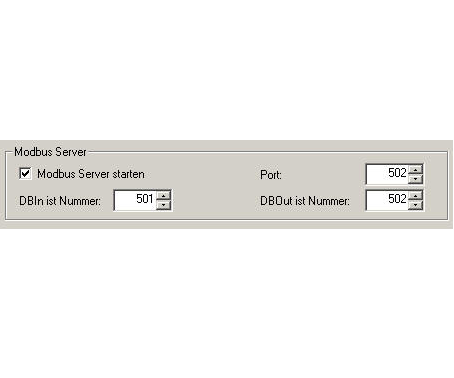

​S7 SoftPLC에는 수많은 시각화 소프트웨어 공급업체가 지원하는 통합 Modbus TCPServer가 있습니다. IBH OPC Server를 사용하면 이더넷을 통해 S7 SoftPLC로의 통신은 물론 동일한 PC에서 직접 통신할 수 있습니다.

​SoftPLC와 다른 Windows 응용 프로그램 간의 빠른 데이터 전송을 위해 DLL을 사용할 수 있습니다. 일반적인 프로그래밍 도구에 대한 예제가 제공됩니다.

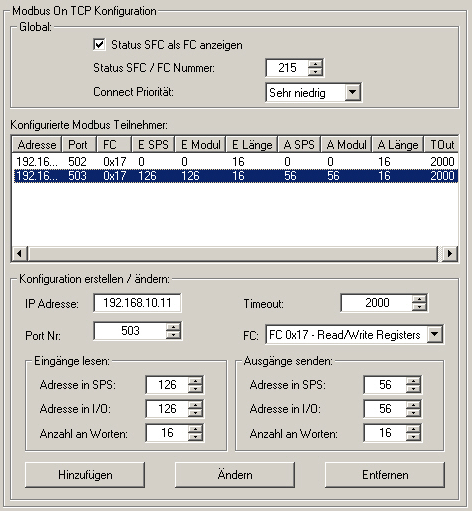

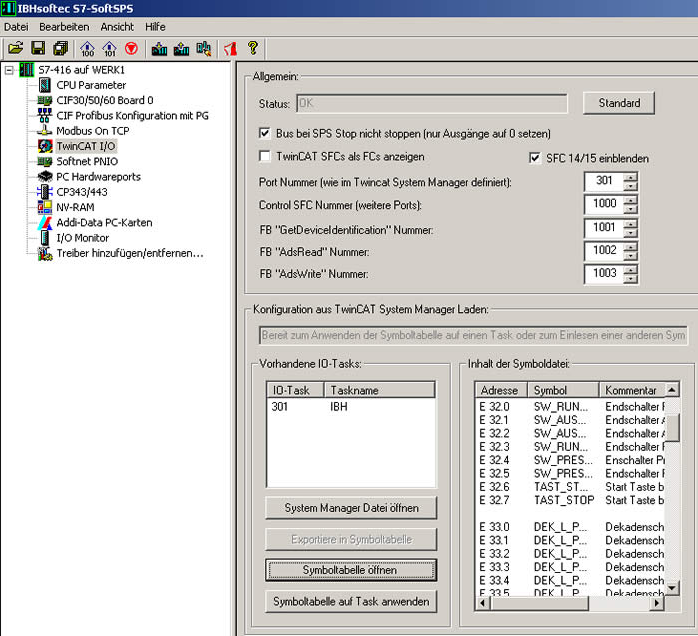

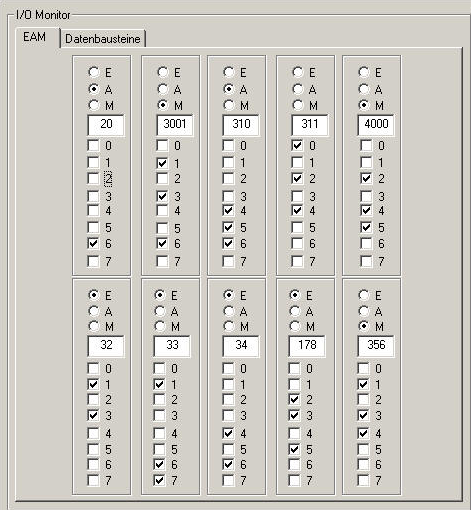

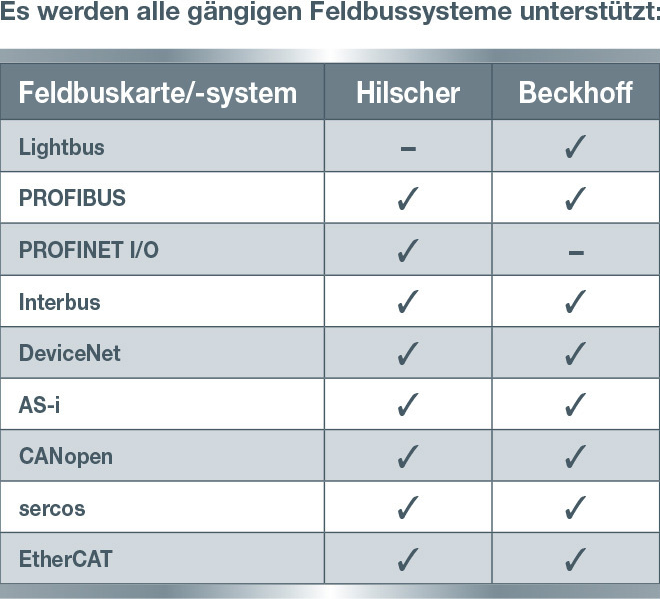

​SoftPLC는 표준 I/O 보드뿐만 아니라 업계에서 널리 사용되는 버스 시스템을 제어하는 ​​데 사용할 수 있는 수많은 지능형 하드웨어 보드에 액세스할 수 있습니다. 또한 Modbus TCP용 드라이버가 포함되어 있습니다. Modbus TCP는 Wago 및 Phoenix Contact와 같은 회사에서 사용합니다. 필드버스의 구성은 매우 편리합니다. I/O의 신호 상태 감시 및 수정은 통합 IO 모니터에 의해 단순화됩니다. 또한 IBHNet 드라이버를 사용하여 TCP/IP 이더넷을 통해 SoftPLC에 액세스할 수 있습니다.

​이더넷을 통해 여러 PLC 제어 간에 데이터 교환이 가능합니다. SoftPLC에는 Siemens CP343/CP443과 호환되는 통신 프로세서가 포함되어 있습니다. 두 개의 SoftPLC 사이, SoftPLC와 예를 들어 Siemens PLC 사이의 송신/수신 연결을 실현할 수 있습니다. 구성은 Step7 Tool NetPro 또는 TIA 포털을 사용하여 이루어집니다.

​

다음 프로토콜이 지원됩니다.

​

- ISO on TCP PU channel (PU, ProTool, WinCC, compatible OPC server etc.)

- ISO on TCP Send/Receive passive

- ISO on TCP Send/Receive active

- ISO on TCP Fetch/Write passive

- TCP Send/Receive passive

- TCP Send/Receive active

- TCP Fetch/Write passive

- UDP Send/Receive

​

PC 환경은 일반적인 S7 명령어를 뛰어 넘는 추가 기능을 제공합니다. 따라서 C++로 프로그래밍된 자체 기능 블록을 통합할 수 있습니다. 이를 통해 대규모 개발 없이 맞춤형 I/O용 하드웨어 드라이버를 프로그래밍할 수 있습니다.

​SoftPLC는 순수 시뮬레이션 PLC로도 사용할 수 있습니다. S7 시뮬레이션 PLC에는 ModbusTCP 및 CP 기능도 통합되어 있습니다.

​고객의 요구 사항을 충족하고 유연성을 제공하기 위해 SoftPLC에서 지원하는 다양한 하드웨어 및 소프트웨어 플랫폼을 사용할 수 있습니다. OEM 애플리케이션의 경우 Linux 및 Windows CE용 S7 버전도 거의 모든 CPU 아키텍처에 사용할 수 있습니다.

​S7-SoftPLC 315와 S7-SoftPLC 416의 차이점은 하드웨어-PLC에 따라 플래그, 타이머 및 카운터 수가 다르다는 것입니다. 차이점은 Siemens 하드웨어 PLC 315와 416의 차이점을 따릅니다. S7-SoftPLC 315의 로드 메모리는 256kByte로 제한되지만 S7-SoftPLC 416의 로드 메모리는 자유롭게 구성할 수 있습니다.
