현장에서 긴급 입고되는 장비들은 1차 부품 파손뿐만 아니라 전원단과 통신 라인 전반에 복합 열화가 진행된 경우가 많습니다. 이번 260-00651 R320 역시 정밀한 회로 진단과 소자 단위 복원이 필수적이었습니다.
초기 입고 진단과 무부하 1차 반응

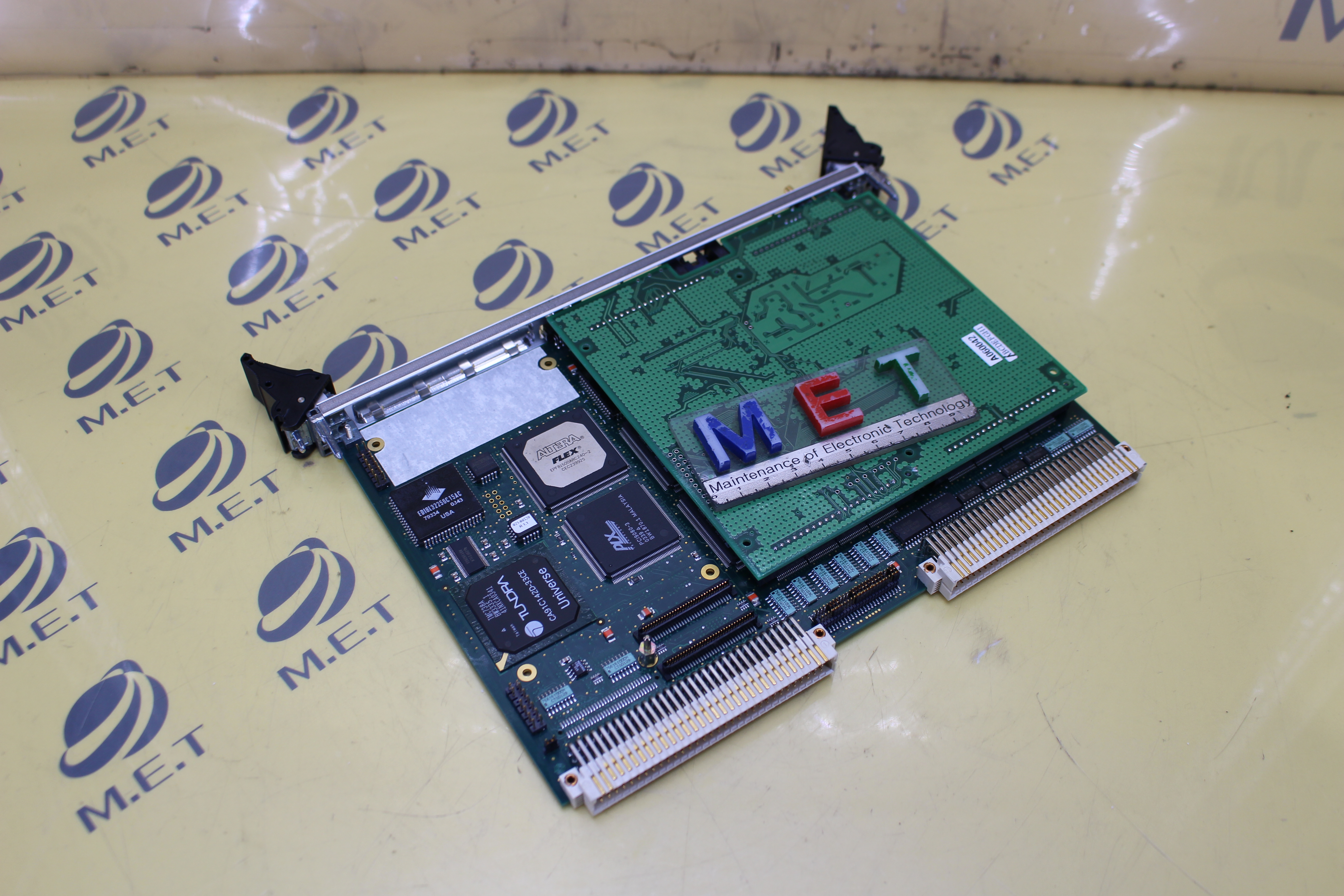

2026년 9월 초순, 생산 라인의 핵심 연산을 담당하는 VME 제어 보드 260-00651 모델이 긴급 입고되었습니다. 현장에서는 시스템 부팅 시 간헐적인 멈춤 현상과 데이터 패킷 손실로 인해 설비 전체가 가동 중단된 상태였습니다. 수리실로 입고된 직후 육안 검사를 실시한 결과, 기판 전반에 걸친 장기 가동에 따른 열화 흔적이 발견되었습니다. 가장 먼저 벤치 파워 서플라이를 이용해 무부하 상태에서 전원을 투입하였으나, 상태 표시 LED가 정상적인 부팅 시퀀스를 타지 못하고 불규칙하게 점멸하는 것을 확인하였습니다. 이는 연산부로 공급되는 초기 전압이 불안정하거나 시스템 클럭이 동기화되지 않을 때 발생하는 전형적인 증상으로 판단되었습니다.
고장 메커니즘 계측 및 불량 소자 정밀 검출
정밀 계측 단계로 진입하여 오실로스코프와 열화상 카메라를 동원해 회로 내부의 전기적 특성을 분석하였습니다. 우선 보드 내부에 실장된 DC-DC 전압 레귤레이터의 출력단을 점검한 결과, 기준 전압인 5V와 3.3V 라인에서 약 15% 이상의 전압 강하가 관찰되었습니다. 특히 VMEbus 백플레인과 통신을 주고받는 인터페이스 구간에서 신호 파형이 심각하게 왜곡되어 로직 레벨을 제대로 인식하지 못하는 상태였습니다. 통신 버퍼 IC 부근에서는 국부적인 발열 현상이 포착되었으며, 이는 소손된 소자가 과전류를 유발하고 있음을 시사했습니다. 또한, 시스템의 심장부인 Oscillator(발진기)의 파형을 관찰한 결과, 주파수 편차가 심한 지터(Jitter) 현상이 발생하여 연산 기판의 타이밍 오차를 유발하고 있었습니다. 결정적으로 메인 BGA 칩셋 하단부의 냉납 현상이 의심되어 엑스레이 검사 장비로 확인한 결과, 장기간의 진동과 열팽창으로 인해 일부 볼 그리드가 이탈된 것을 최종 확인하였습니다.
하드웨어 오버홀 및 소자 교체
진단된 데이터를 바탕으로 본격적인 하드웨어 오버홀 작업을 수행하였습니다. 전압 강하의 원인이 된 노후화된 전해 커패시터와 전압 레귤레이터를 고온 내구성이 검증된 산업용 소자로 전량 교체하였습니다. 소손된 통신 버퍼 IC는 동일 사양의 정품 소자로 실장하여 백플레인 신호의 무결성을 회복시켰습니다. 가장 난도가 높았던 BGA 칩셋 수리는 전문 리워크(Rework) 스테이션을 활용하여 정밀한 온도 프로파일링 하에 리볼링 및 재실장 공정을 진행하였습니다. 칩셋 하단부의 산화막을 제거하고 균일한 접합을 유도하여 냉납으로 인한 접촉 불량 문제를 근본적으로 해결하였습니다. 아울러 시스템 클럭의 안정성을 확보하기 위해 불안정한 발진기를 제거하고, 정밀도가 높은 고사양 오실레이터로 교체하여 연산 타이밍의 정확도를 극대화하였습니다.
최종 부하 지그 검증 및 신호 안정성 확인
모든 소자 교체와 기판 세척 공정을 마친 후, 실제 현장 환경을 모사한 VME 전용 테스트 지그에 보드를 장착하였습니다. 전원 투입 시 상태 LED는 즉각적으로 정상 부팅 신호를 보냈으며, 오실로스코프상에서 확인된 5V 라인은 5.02V로 매우 안정적인 출력치를 유지하였습니다. 백플레인 통신 신호 역시 노이즈 없이 깨끗한 구형파를 그리며 데이터 전송이 이루어지는 것을 확인하였습니다. 약 24시간 동안 진행된 풀 로드(Full Load) 부하 테스트에서도 열화상 카메라 기준 비정상적인 발열은 발견되지 않았으며, 시스템 클럭의 지터 현상 또한 완벽히 억제되어 연산 오류가 발생하지 않았습니다. 최종적으로 입출력 데이터 무결성 검사를 통과하며 신뢰성을 확보하였고, 현장 가동에 즉시 투입 가능한 상태로 수리를 완료하였습니다.
