고정자 권선 절연 저항 복구 및 엔코더 신호 보정, 베어링 및 브레이크 교체로 성능 정상화

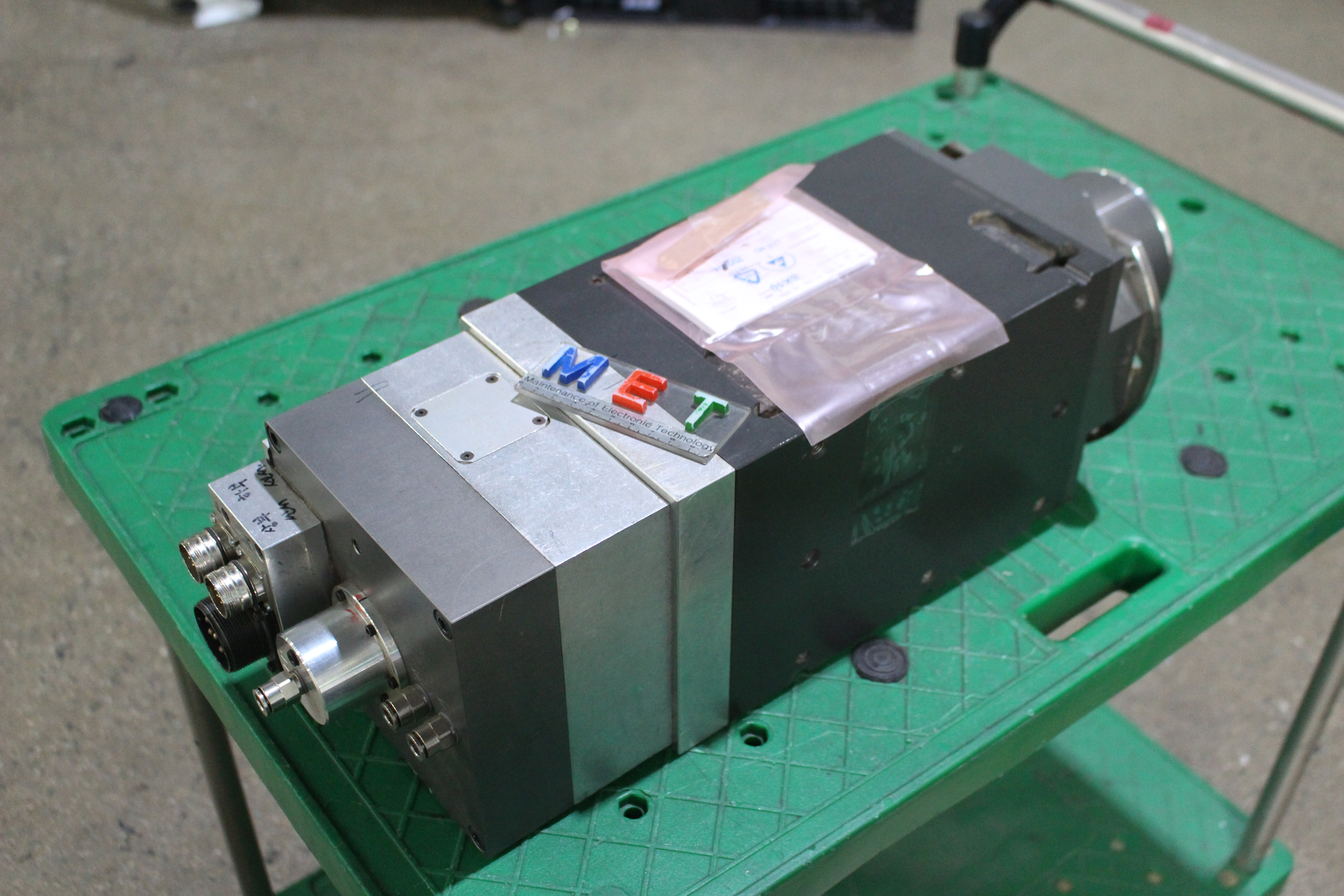

현장에 설치된 06534200 서보 모터가 가동 중 간헐적인 지락 에러를 발생시키며 설비 전체가 가동 중단되는 심각한 트러블 상황에서 긴급 입고되었습니다. 초기 점검 당시 서보 드라이버의 출력 상태와 연동하여 확인한 결과, 모터 내부의 절연 파괴로 추정되는 과전류 현상이 관찰되었으며 축을 수동으로 회전시켰을 때 내부에서 금속성 마찰 소음과 함께 회전 저항이 불규칙하게 발생하는 상태였습니다. 특히 정밀 위치 제어가 핵심인 공정임에도 불구하고 원점 복귀 과정에서 반복적인 오차가 발생하여 생산 수율을 저하시키는 고질적인 문제가 확인되었습니다. 절연 저항계(Megger)를 이용한 고정자 권선 측정 결과, 상간 및 대지 간 절연 수치가 기준치인 100메가옴에 턱없이 부족한 수메가옴 단위로 측정되어 내부 오염에 의한 누설 전류가 발생하고 있음을 확인하였습니다. 또한 브레이크 해제 시에도 마찰판이 완전히 떨어지지 않아 모터가 과부하 상태에서 구동되고 있었으며, 이는 결과적으로 권선의 발열과 절연 열화를 가속화시키는 원인이 되었습니다.
모터를 정밀 분해하여 각 구성 요소별 상태 분석을 진행하였습니다. 가장 먼저 고정자 권선 부위는 장기간 가동에 따른 미세 분진과 외부 유분이 유입되어 권선 표면을 덮고 있는 상태였습니다. 이를 방치할 경우 완전한 소손으로 이어질 수 있으므로, 특수 세척액을 이용한 고압 세척 공정을 통해 이물질을 완벽히 제거한 후 고온 건조로 내부에 잔류하는 습기를 제거하였습니다. 이후 고내열 등급의 절연 바니시를 진공 함침하여 권선의 기계적 강도를 높이고 절연 성능을 신품 수준으로 복구하였습니다. 엔코더 파트에서는 오실로스코프를 사용하여 출력 파형을 분석한 결과, A상과 B상은 비교적 양호했으나 원점 신호인 Z상 펄스가 불규칙하게 왜곡되거나 누락되는 현상이 포착되었습니다. 이는 엔코더 내부의 광학 디스크 오염과 수광 소자의 노후화로 인한 신호 증폭 회로의 불안정성이 원인이었기에, 정밀 세정 장비로 디스크를 세척하고 수광 회로의 바이어스 전압을 재조정하여 펄스의 상승 및 하강 시간을 규격 내로 정형화하였습니다. 기구적으로는 소음의 근원이었던 전후면 베어링을 고속 회전용 고정밀 부품으로 교체하였으며, 베어링 하우징의 마모 여부를 측정하여 공차 범위를 확인하였습니다. 브레이크 유닛은 내부 마찰 분진을 제거하고 전자기 코일의 흡착력을 점검한 뒤, 스프링 장력 조정과 간극 재설정을 통해 전원 인가 시 즉각적이고 확실한 해제가 이루어지도록 조치하였습니다.
수리 및 조립이 완료된 06534200 장비의 최종 성능 검증을 위해 당사 전용 서보 시뮬레이션 지그에 연결하여 부하 테스트를 실시하였습니다. 무부하 상태에서의 저속 및 고속 회전 구간 진동 측정 결과, 베어링 교체 전 발생하던 고주파 진동과 소음이 완벽히 사라졌음을 확인하였습니다. 이어지는 정격 부하 테스트에서는 가감속 시 발생하는 토크 변동과 전류 수치를 실시간 모니터링하였으며, 권선 절연 복구 조치 덕분에 누설 전류 없이 안정적인 전력 소모 패턴을 보였습니다. 특히 문제가 되었던 엔코더의 Z상 원점 펄스는 수백 회 이상의 반복 원점 복귀 테스트에서도 단 한 차례의 오차 없이 정확한 위치를 검출해내어 위치 제어 정밀도가 완벽히 회복되었음을 증명하였습니다. 브레이크 역시 비상 정지 및 전원 차단 시 즉각적으로 축을 고정하여 안전 사양을 만족하였습니다. 모든 전기적, 기계적 특성 수치가 제조사 권장 가이드를 충족함을 확인한 후, 외관 클리닝과 방청 처리를 거쳐 고객사 현장에 즉시 투입 가능한 최상의 상태로 출고를 완료하였습니다.
단종되거나 수급이 어려운 제어 기기일수록 정밀한 수명 연장 리빌드가 필수적입니다. 출고 전 24시간 실부하 에이징 테스트를 필수로 진행하며, 6개월 무상 보증과 긴급 4시간 대응 체계를 상시 가동하고 있습니다. 관련 기술 점검은 엠이티로 언제든 문의해 주시기 바랍니다.
