SMPS 전원단 리플 노이즈 제거와 DC-Link 콘덴서 교체 및 게이트 드라이버 회로 리워크를 통해 장비의 신뢰성을 회복하였습니다.

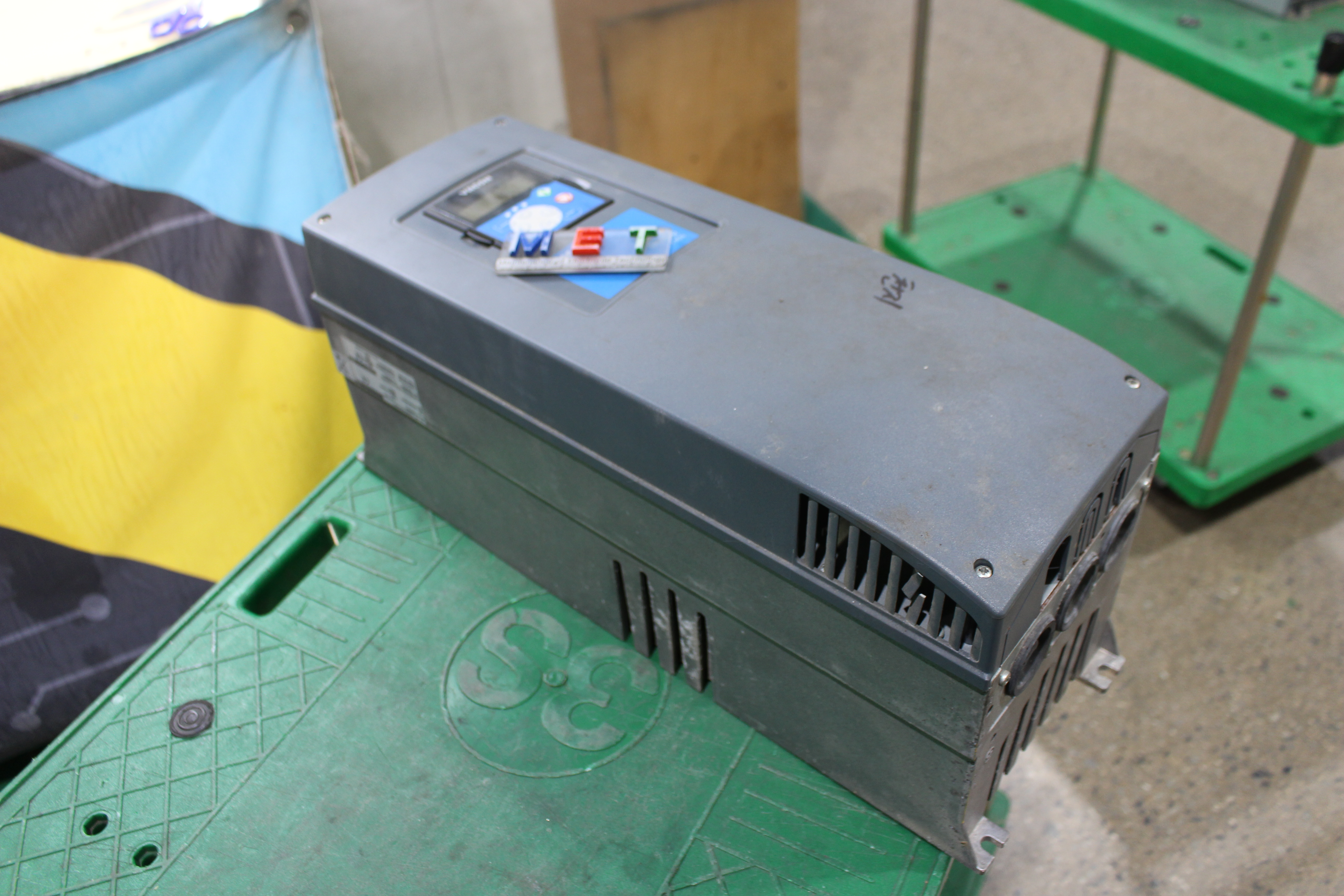

현장 설비 가동 중 인버터의 제어 전원이 불안정하게 흔들리며 간헐적으로 저전압 트립이 발생하거나, 모터 구동 시 비정상적인 소음과 진동이 동반되는 증상으로 인해 NXP00615G2H1SSVA1A2A5B1B5 장비가 입고되었습니다. 초기 점검 당시 인버터의 조작 패널 디스플레이가 미세하게 떨리는 현상이 관찰되었으며, 이는 내부 제어 전원을 생성하는 SMPS 회로의 전압 변동이 심각함을 시사했습니다. 현장 보전팀의 보고에 따르면 부하가 급격히 변동하는 구간에서 장비가 예기치 않게 멈추는 현상이 잦아졌고, 이는 생산 라인의 효율성을 크게 저하시키는 요인이 되었습니다. 특히 인버터 내부의 냉각 팬 회전 속도가 일정하지 않고 불규칙하게 변하는 모습은 전원부의 필터링 기능이 상실되었음을 보여주는 전형적인 징후였습니다. 정밀 진단을 위해 장비를 분해한 결과, 장기간 고온 환경에서 사용된 탓에 내부 부품의 열화가 상당히 진행된 상태였으며, 특히 전력 변환의 핵심 블록인 DC-Link 단과 게이트 구동부에서 복합적인 문제가 발견되었습니다. 이러한 상태로 계속 가동할 경우 최종적으로 IGBT 모듈의 파손으로 이어져 막대한 수리 비용이 발생할 수 있는 위험한 상황이었습니다.
회로 블록별 정밀 분석을 수행한 결과, 가장 먼저 SMPS 전원단의 출력 전압에서 허용 범위를 초과하는 고주파 리플 노이즈가 측정되었습니다. 이는 제어 보드에 공급되는 5V 및 24V 전원의 품질을 떨어뜨려 CPU의 오작동을 유발하는 원인이 됩니다. 노이즈의 근원인 스위칭 트랜스 주변의 소용량 전해 콘덴서들을 전수 검사한 결과, 전해액 누유 및 용량 감퇴가 확인되어 고주파 특성이 우수한 Low-ESR 타입의 부품으로 전량 교체 조치하였습니다. 이어지는 DC-Link 평활 콘덴서 점검에서는 설계 용량 대비 약 40% 이상의 성능 저하가 확인되었습니다. 평활 기능이 약화되면 정류된 직류 전압에 맥동 성분이 포함되어 IGBT 스위칭 시 전압 서지가 발생하고, 이는 다시 전력 소자의 수명을 단축시키는 악순환을 초래합니다. 따라서 기존 콘덴서를 제거하고 내열 온도가 높고 수명이 긴 고신뢰성 규격품으로 교체하여 안정적인 직류 버스 전압을 확보했습니다. 가장 핵심적인 수리 과정은 IGBT 전력 모듈을 제어하는 게이트 드라이버 회로의 리워크 작업이었습니다. 오실로스코프 측정 시 게이트 신호의 상승 및 하강 에지에서 심한 오버슈트와 왜곡이 발견되었는데, 이는 게이트 저항의 변색과 옵토 커플러의 응답 속도 저하 때문이었습니다. 손상된 소자들을 정밀 제거한 후 패턴 세척과 함께 새로운 소자를 실장하였으며, 신호 라인의 임피던스를 최적화하여 깨끗한 스퀘어 웨이브 파형이 출력되도록 복원했습니다.
모든 핵심 소자의 교체와 회로 보수 작업을 마친 후, 시스템 안정성을 검증하기 위한 단계별 시뮬레이션 테스트를 진행했습니다. 우선 무부하 상태에서 제어 전원을 인가하여 SMPS의 각 채널별 전압이 오차 범위 1% 이내로 안정적으로 출력되는지 확인하였으며, 디스플레이의 떨림 현상이 완전히 사라진 것을 확인했습니다. 이후 실제 모터를 연결하여 저속부터 고속 영역까지 가변 토크 테스트를 수행하였으며, 오실로스코프를 통해 IGBT의 각 상별 출력 전류 파형이 대칭을 이루며 왜곡 없이 매끄럽게 생성되는지 실시간으로 모니터링했습니다. 특히 수리 전 문제가 되었던 게이트 신호의 왜곡이 사라지면서 스위칭 손실로 인한 발열이 눈에 띄게 감소한 것을 열화상 카메라를 통해 입증했습니다. 고부하 운전 시에도 DC-Link 전압의 변동폭이 안정적인 수준을 유지하였으며, 장시간의 에이징 테스트를 통해 임계 온도 도달 여부와 보호 회로의 정상 작동을 최종적으로 점검했습니다. 모든 테스트 결과가 제조사 사양을 만족하는 최적의 상태임을 확인하고 내부 클리닝 및 절연 코팅 작업을 추가로 실시하여 장비를 출고하였습니다. 인버터와 같은 정밀 전력 기기는 소모성 부품인 콘덴서와 반도체 소자의 주기적인 점검과 선제적인 교체가 대형 사고를 막는 유일한 방법임을 다시 한번 강조하며 수리 공정을 마무리했습니다.
